F85B.1
F85B.1

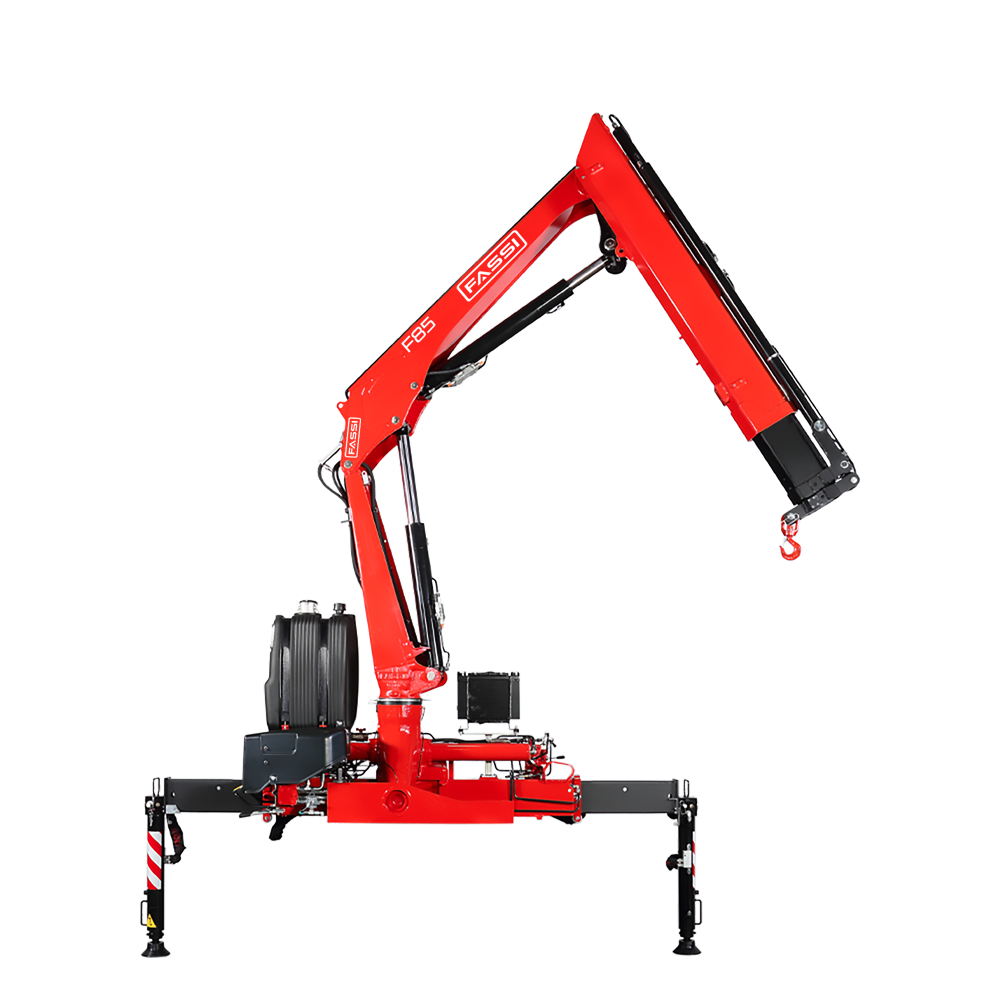

La F85B.1 è una gru compatta della gamma Fassi, progettata per coniugare affidabilità e facilità d’uso. Con una capacità di sollevamento fino a 8,10 tm e uno sbraccio massimo di 16,55 m con jib, offre prestazioni versatili in un formato pratico e maneggevole.
La versione dynamic (.1), con biellismo, assicura fluidità nei movimenti e precisione operativa. Il distributore idraulico componibile ottimizza la gestione delle manovre, mentre la rotazione a 410° con cremagliera e pignone garantisce ampie possibilità di lavoro in diverse condizioni operative.
Specifiche modello
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F85B.1.21* | 79 | 8,05 | 5,65 | 1,85 | 410° | 17,7 | 29 | 30-40 | 90 | 1070 | 2360 | 780 | 2180 |
| F85B.1.22* | 76 | 7,75 | 7,70 | 3,80 | 410° | 17,7 | 29 | 30-40 | 90 | 1185 | 2360 | 780 | 2180 |
| F85B.1.23* | 74 | 7,54 | 9,85 | 5,85 | 410° | 17,7 | 29 | 30-40 | 90 | 1255 | 2360 | 780 | 2180 |
| F85B.1.24* | 70 | 7,14 | 11,95 | 7,90 | 410° | 17,7 | 29 | 30-40 | 90 | 1340 | 2360 | 780 | 2180 |
| F85B.1.25* | 68 | 6,93 | 14,10 | 9,95 | 410° | 17,7 | 29 | 30-40 | 90 | 1430 | 2360 | 870 | 2180 |
| F85BC.1.22 | 78 | 7,95 | 6,35 | 2,95 | 410° | 17,7 | 29 | 30-40 | 90 | 1215 | 2360 | 780 | 2180 |
| F85BC.1.23 | 74 | 7,54 | 8,50 | 5,10 | 410° | 17,7 | 29 | 30-40 | 90 | 1320 | 2360 | 780 | 2180 |
| F85BC.1.24 | 70 | 7,14 | 10,60 | 6,70 | 410° | 17,7 | 29 | 30-40 | 90 | 1415 | 2360 | 780 | 2180 |
| F85B.1.22/L102* | 76 | 7,75 | 14,45 | 7,40 | 410° | 17,7 | 29 | 30-40 | 90 | 1565 | 2375 | 900 | 2490 |
| F85B.1.23/L061* | 74 | 7,54 | 12,95 | 7,05 | 410° | 17,7 | 29 | 30-40 | 90 | 1460 | 2360 | 900 | 2470 |
| F85B.1.23/L102* | 74 | 7,54 | 16,53 | 9,45 | 410° | 17,7 | 29 | 30-40 | 90 | 1635 | 2400 | 900 | 2505 |
Legenda
Altezza Gru
Capacità di sollevamento
Capacità Serbatoio Olio
Coppia di Rotazione (lbs)
Coppia di Rotazione (mt)
Estensione Idraulica
Larghezza di montaggio
Larghezza Gru
Max Sbraccio Idraulico
Peso gru
Portata della Pompa (gpm)
Portata della Pompa (l/min)
Portata (gpm)
Portata della Pompa (l/min)
Pressione di esercizio (mpa)
Pressione di esercizio (psi)
Rotazione
I punti di forza
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
Optional
S800 – Multifunction Distributor Bank
Distributore idraulico multifunzione ideale per l’applicazione sulle gru della gamma medio/piccola, con alberini calibrati rispetto alle caratteristiche delle diverse funzioni della gru.
S900 – Multifunction Distributor Bank
Distributore idraulico multifunzione ”load-sensing” ad alte prestazioni con elevate caratteristiche di proporzionalità e multifunzionalità; tutti i movimenti della gru risultano perfettamente controllati, proporzionali e docili. Ideale per l’applicazione su gru della gamma alta.
RRC – Radio Remote Control
Radiocomando analogico che controlla a distanza le funzioni della gru.
GAS – Grab Automatic Shake
Sistema di scuotimento regolabile e automatico della benna, che ne permette lo svuotamento graduale agendo dal radiocomando. La gradualità dell’operazione è ottenuta anche a velocità elevate attraverso il controllo automatico dei movimenti di apertura e chiusura della benna. L’efficacia del sistema è garantita anche in caso di manovre multiple e non è influenzata dal Flow Sharing o dalla dinamica.

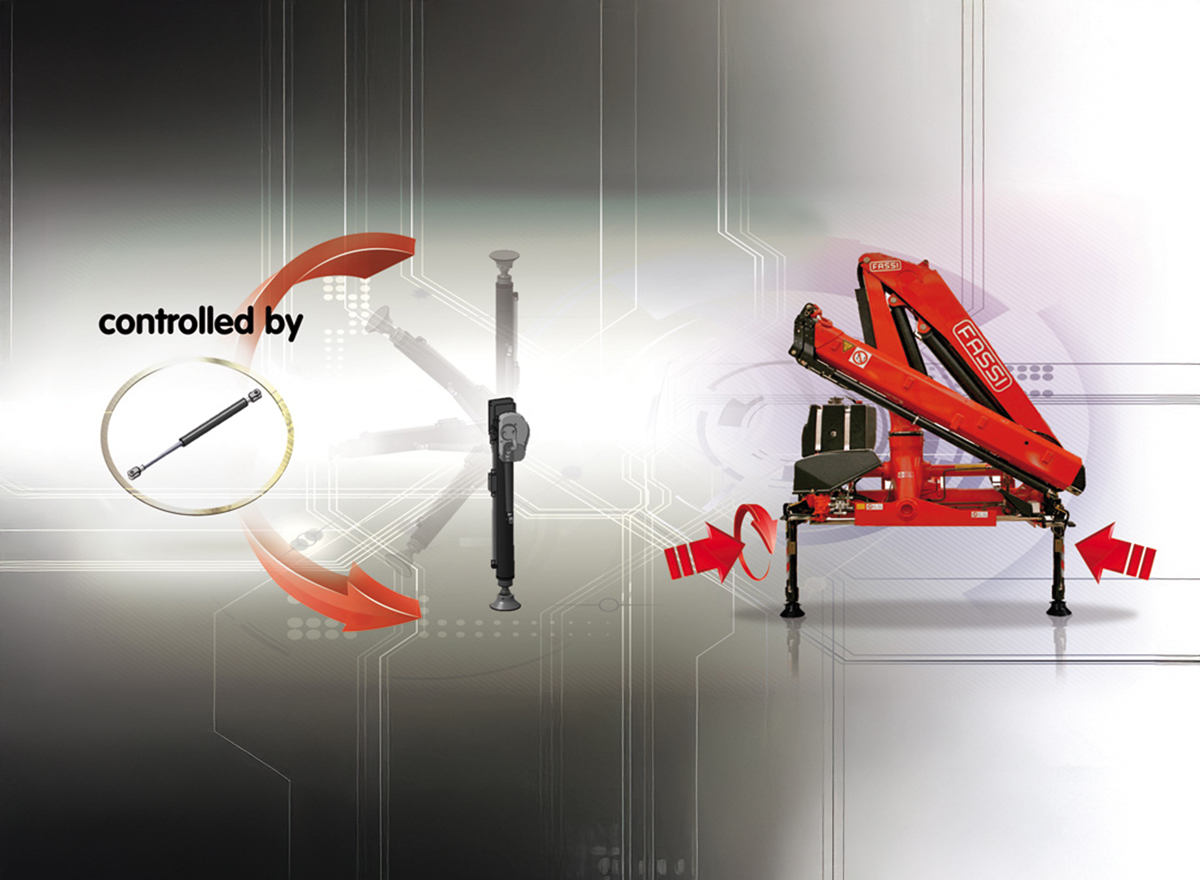

OET – Outrigger Easy Tilt
Sistema che permette la rotazione facilitata dei martinetti rotanti manuali grazie allo sfruttamento della forza di un’apposita molla a gas che agisce su un cinematismo. In questo modo non risulta più necessario sostenere manualmente il martinetto nella sua fase di rotazione ed è quindi sufficiente utilizzare l’apposita impugnatura.
OHT – Outrigger Hydraulic Tilt
Sistema di rotazione dei martinetti rotanti a comando idraulico ottenuto o con servomotore idraulico o con servomartinetto idraulico. Agendo su un apposito rubinetto che devia il flusso dell’olio dallo stabilizzatore all’attuatore, consente all’operatore una movimentazione controllata del martinetto, senza la necessità di applicare alcuna forza.
Gallery
Vuoi saperne di più sulla
F85B.1
Scarica la brochure dove troverai tutte le informazioni.
