Gamma media
F315RB.2 e-dynamic
Classe di portata
31,00 tm
Momento massimo 31,00 tm / 305 kNm
Sbraccio max
26,55 m
Fino a 26,55 m con jib
Rotazione
360°
Rotazione 360° a cremagliera e pignone
Mercato
CE

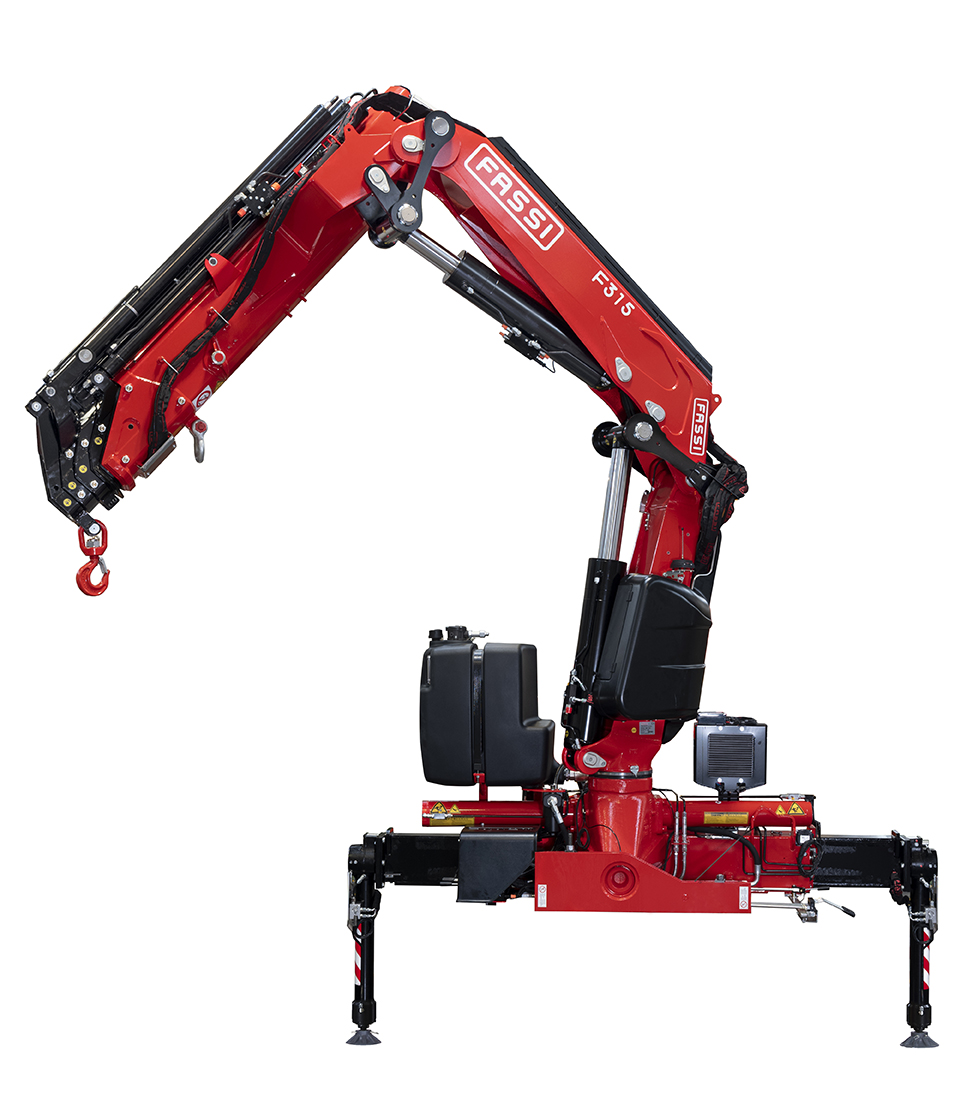

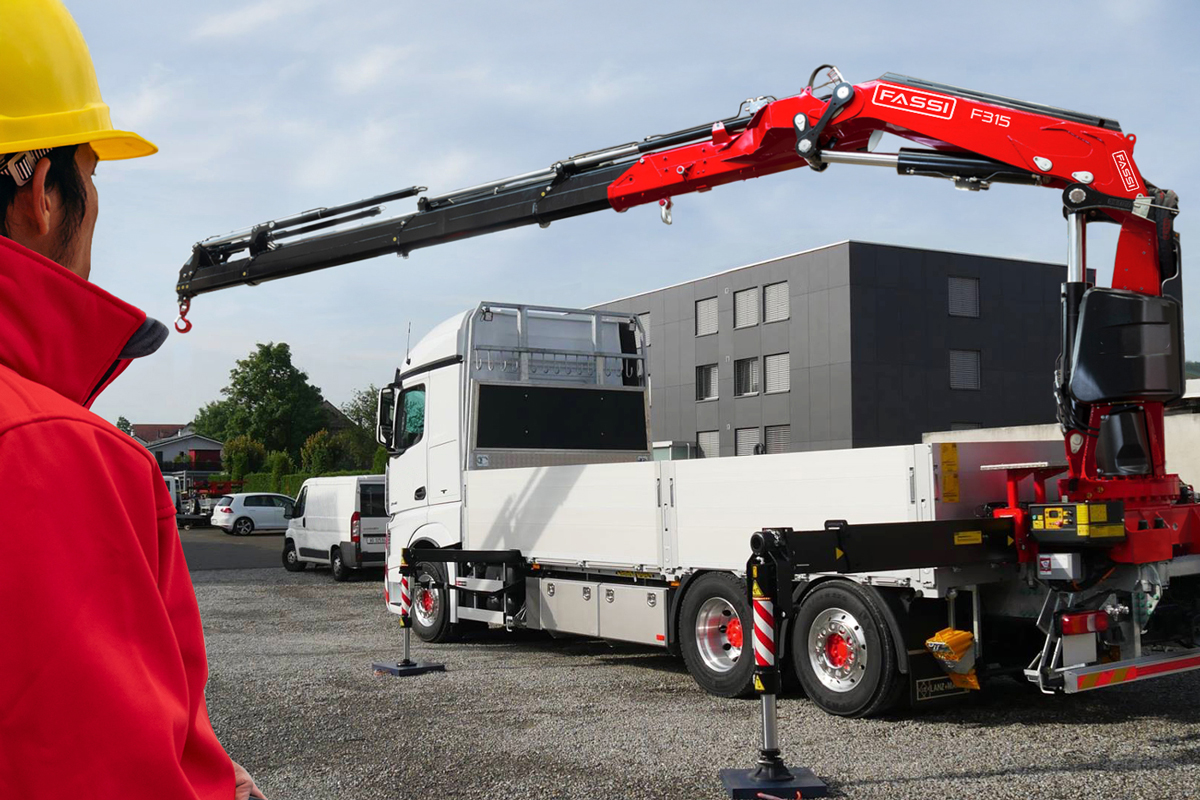

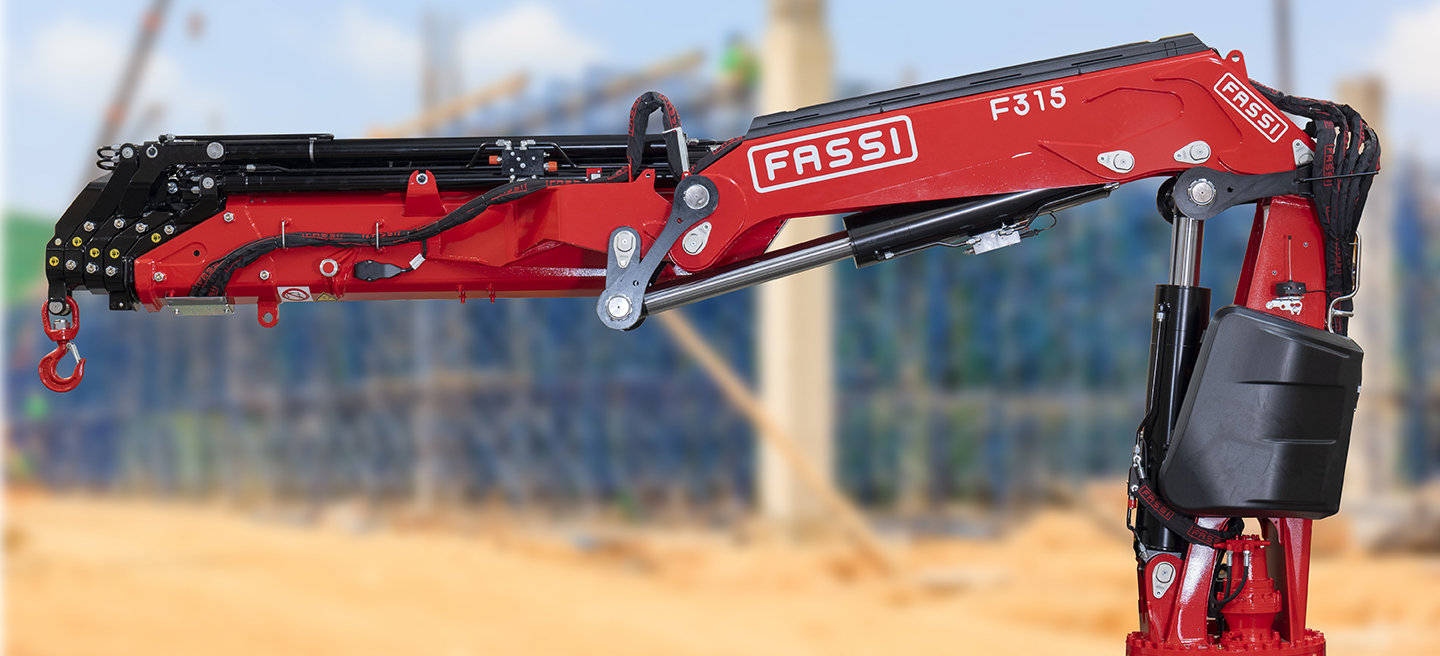

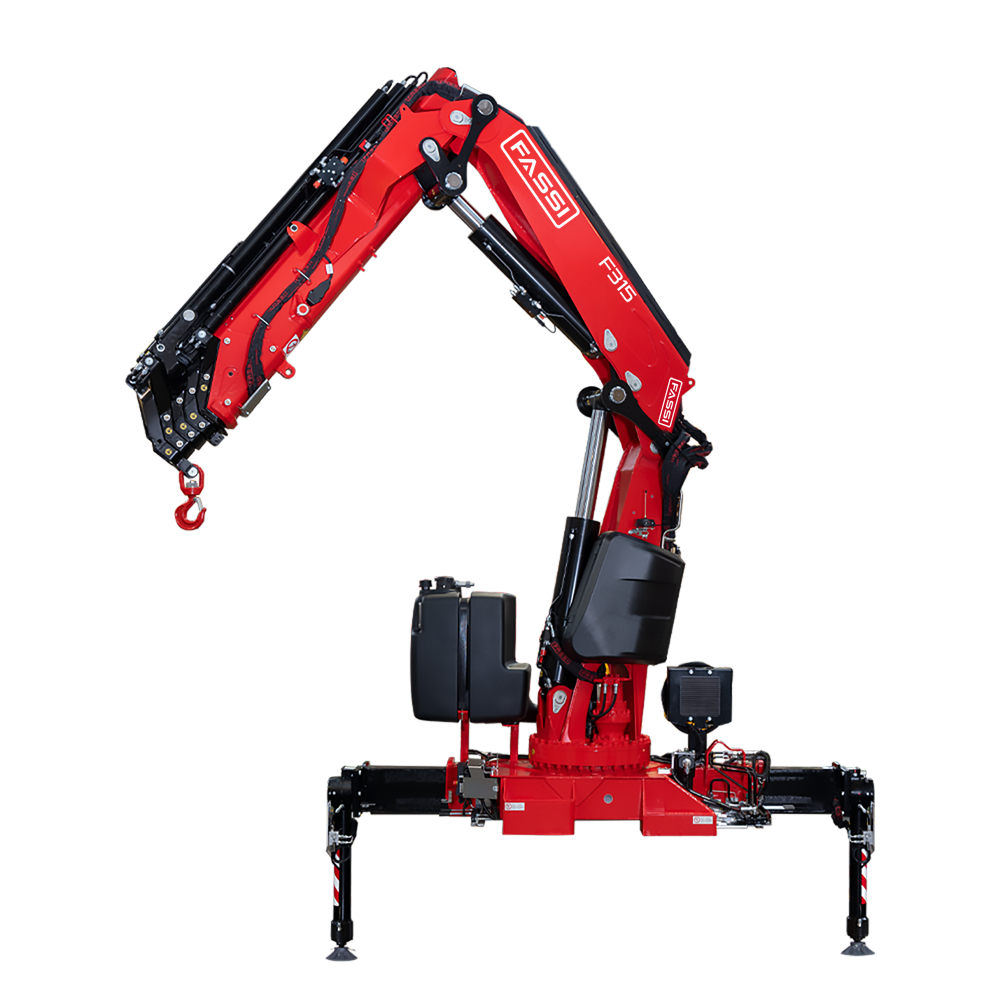

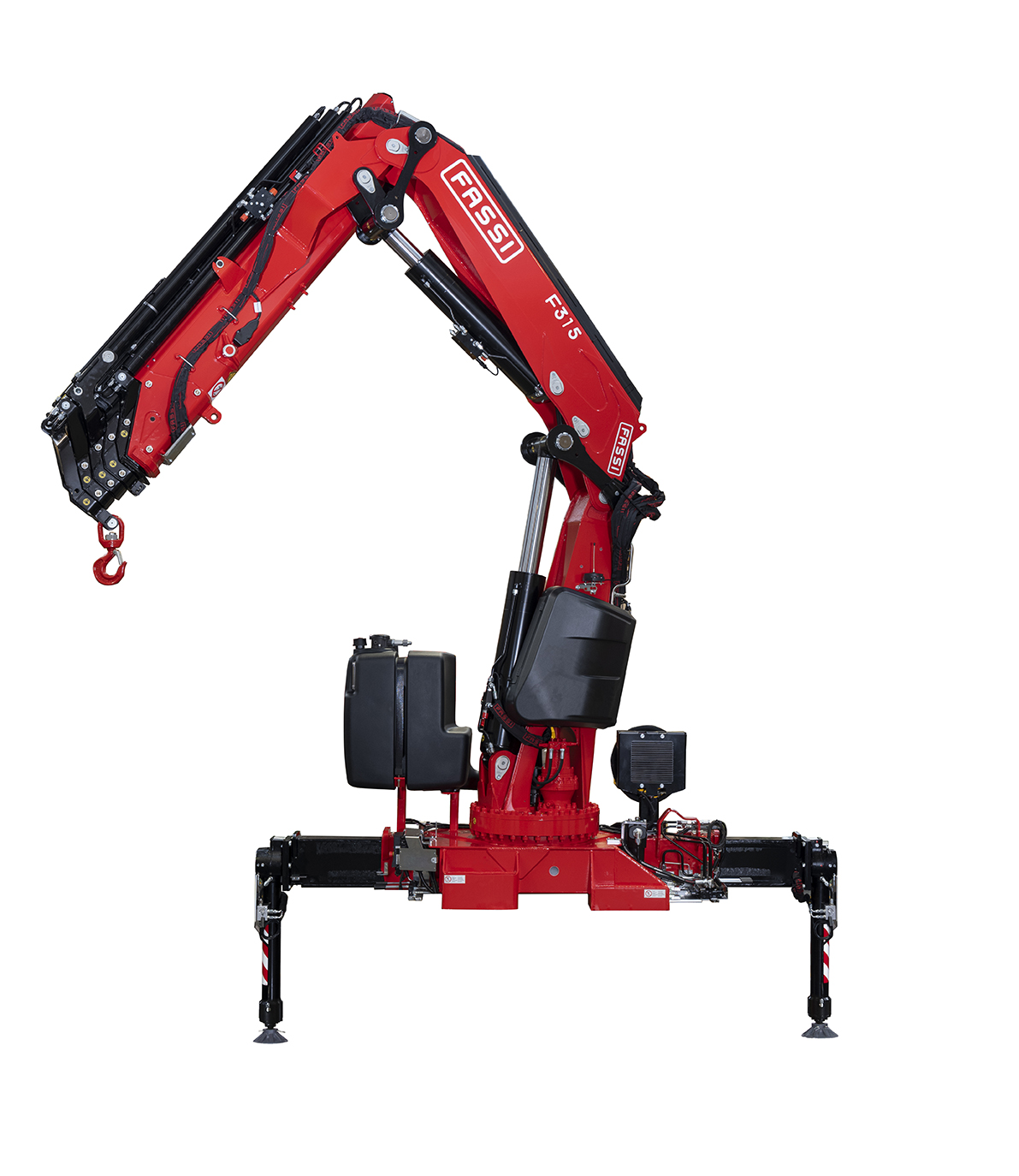

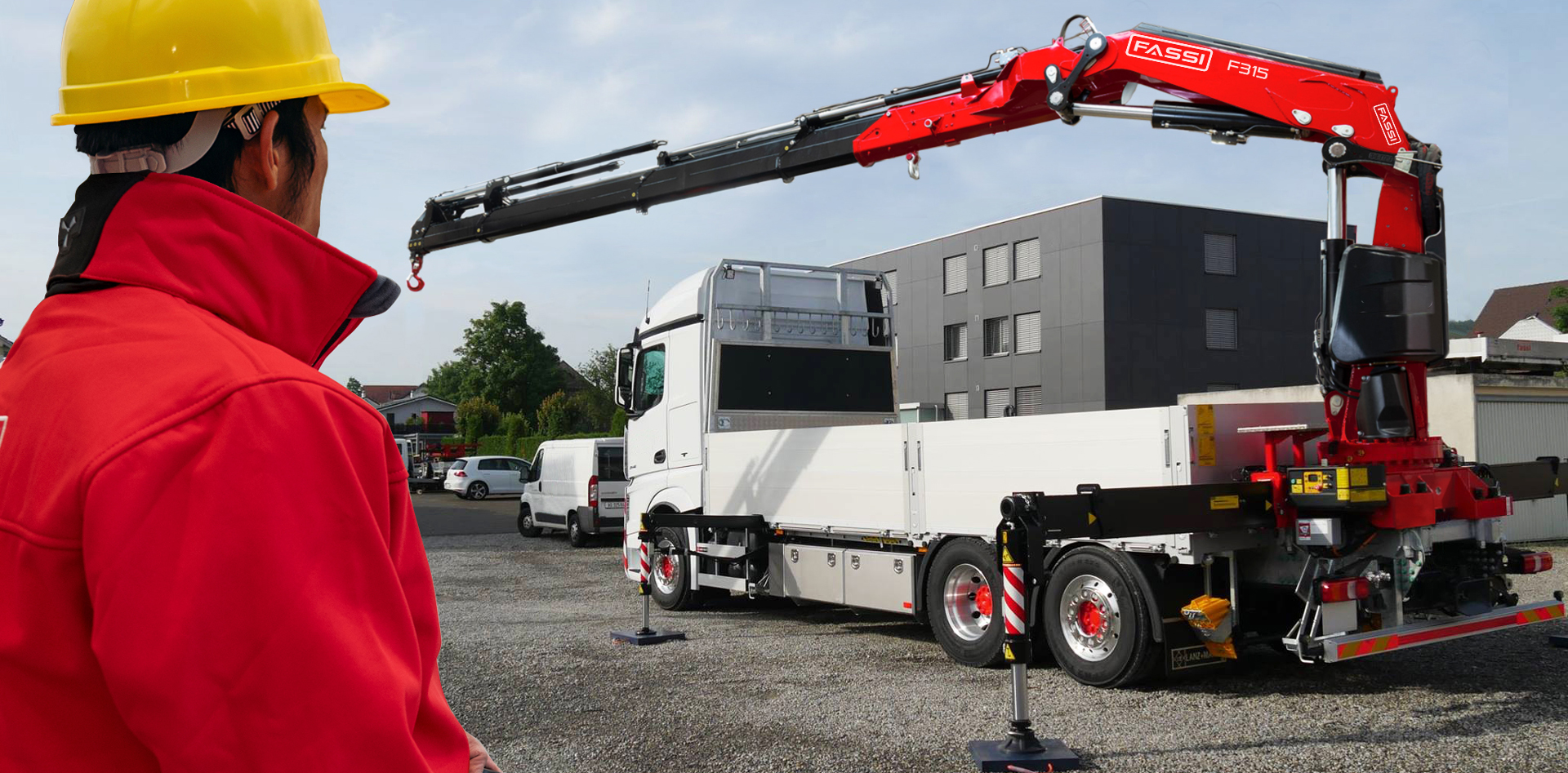

F315RB.2 e-dynamic
F315RB.2 e-dynamic
La F315RB.2 e-dynamic garantisce potenza e precisione con un momento massimo di 31,00 tm / 305 kNm e uno sbraccio idraulico fino a 26,55 m con jib. L’elettronica di bordo con FX500, distributore digitale D850, comando radio RCH/RCS e gestione dinamica ADC con flow sharing offre controllo sicuro e movimenti fluidi.
La versione Dynamic si completa con biellismo, dispositivo XP, sistema ProLink a doppia biella e rotazione continua su ralla, per affidabilità e versatilità in ogni applicazione.

Specifiche modello
kg/m
lbs/ft
| Modello | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F315RB.2.22 | 304 | 31,00 | 8,10 | 3,80 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3330 | 2505 | 1125 | 2460 |
| F315RB.2.23 | 296 | 30,18 | 10,10 | 5,70 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3470 | 2505 | 1125 | 2460 |
| F315RB.2.24 | 292 | 29,77 | 12,10 | 7,65 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3700 | 2505 | 1125 | 2460 |
| F315RB.2.25 | 285 | 29,06 | 14,40 | 9,85 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3890 | 2505 | 1125 | 2460 |
| F315RB.2.26 | 282 | 28,75 | 16,55 | 11,90 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4065 | 2505 | 1125 | 2460 |
| F315RB.2.27 | 279 | 28,45 | 18,65 | 13,95 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4195 | 2505 | 1195 | 2460 |
| F315RB.2.28 | 273 | 27,83 | 20,85 | 16,10 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4315 | 2535 | 1200 | 2460 |
| F315RBC.2.24 | 293 | 29,87 | 10,50 | 6,85 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3655 | 2505 | 1125 | 2460 |
| F315RBC.2.25 | 291 | 29,67 | 12,80 | 9,05 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3845 | 2505 | 1125 | 2460 |
| F315RBC.2.26 | 289 | 29,47 | 14,90 | 11,05 | 360 | 25,0 | 32,5 | 60-80 | 190 | 3990 | 2505 | 1125 | 2460 |
| F315RB.2.24/L323 | 292 | 29,77 | 19,90 | 12,45 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4470 | 2520 | 1320 | 2735 |
| F315RB.2.24/L324 | 292 | 29,77 | 21,80 | 14,25 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4570 | 2520 | 1320 | 2735 |
| F315RB.2.25/L213 | 285 | 29,06 | 22,55 | 15,30 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4575 | 2505 | 1320 | 2745 |
| F315RB.2.25/L214 | 285 | 29,06 | 24,40 | 17,10 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4645 | 2505 | 1320 | 2745 |
| F315RB.2.25/L323 | 285 | 29,06 | 22,10 | 14,65 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4675 | 2520 | 1320 | 2735 |
| F315RB.2.25/L324 | 285 | 29,06 | 24,00 | 16,45 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4775 | 2520 | 1320 | 2735 |
| F315RB.2.26/L213 | 282 | 28,75 | 24,65 | 17,35 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4765 | 2530 | 1320 | 2795 |
| F315RB.2.26/L214 | 282 | 28,75 | 26,55 | 19,15 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4835 | 2530 | 1320 | 2795 |
| F315RBC.2.24/L323 | 293 | 29,87 | 18,30 | 11,65 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4425 | 2520 | 1320 | 2725 |
| F315RBC.2.24/L324 | 293 | 29,87 | 20,20 | 13,45 | 360 | 25,0 | 32,5 | 60-80 | 190 | 4524 | 2520 | 1320 | 2725 |
| Modello | lbs.ft | ft | ft | ° | lbs.ft | psi | gpm | gal | lbs | ft | ft | ft |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F315RB.2.22 | 223,682 | 26′7″ | 12′6″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 7,341 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.23 | 218,182 | 33′2″ | 18′8″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 7,650 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.24 | 215,099 | 39′8″ | 25′1″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,157 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.25 | 210,131 | 47′3″ | 32′4″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,576 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.26 | 207,766 | 54′4″ | 39′1″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,961 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.27 | 205,435 | 61′2″ | 45′9″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 9,248 | 8′3″ | 3′11″ | 8′1″ |
| F315RB.2.28 | 201,321 | 68′5″ | 52′10″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 9,512 | 8′4″ | 3′11″ | 8′1″ |
| F315RBC.2.24 | 216,672 | 34′5″ | 22′6″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,057 | 8′3″ | 3′8″ | 8′1″ |
| F315RBC.2.25 | 215,340 | 42′0″ | 29′8″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,476 | 8′3″ | 3′8″ | 8′1″ |
| F315RBC.2.26 | 214,041 | 48′11″ | 36′3″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 8,796 | 8′3″ | 3′8″ | 8′1″ |
| F315RB.2.24/L323 | 215,099 | 65′3″ | 40′10″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 9,854 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.24/L324 | 215,099 | 71′6″ | 46′9″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,075 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.25/L213 | 210,131 | 74′0″ | 50′2″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,086 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.25/L214 | 210,131 | 80′1″ | 56′1″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,240 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.25/L323 | 210,131 | 72′6″ | 48′1″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,306 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.25/L324 | 210,131 | 78′9″ | 54′0″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,527 | 8′3″ | 4′4″ | 9′0″ |
| F315RB.2.26/L213 | 207,766 | 80′10″ | 56′11″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,505 | 8′4″ | 4′4″ | 9′2″ |
| F315RB.2.26/L214 | 207,766 | 87′1″ | 62′10″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 10,659 | 8′4″ | 4′4″ | 9′2″ |
| F315RBC.2.24/L323 | 216,672 | 60′0″ | 38′3″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 9,755 | 8′3″ | 4′4″ | 8′11″ |
| F315RBC.2.24/L324 | 216,672 | 66′3″ | 44′2″ | 360 | 18,439 | 4,714 | 15.9-21.1 | 50.2 | 9,973 | 8′3″ | 4′4″ | 8′11″ |
I punti di forza
Optional
Gallery
Area Download
Massimo sbraccio idraulico
F315RB.2.28

Scarica la scheda completa dove troverai tutte le versioni e configurazioni.
Download scheda
