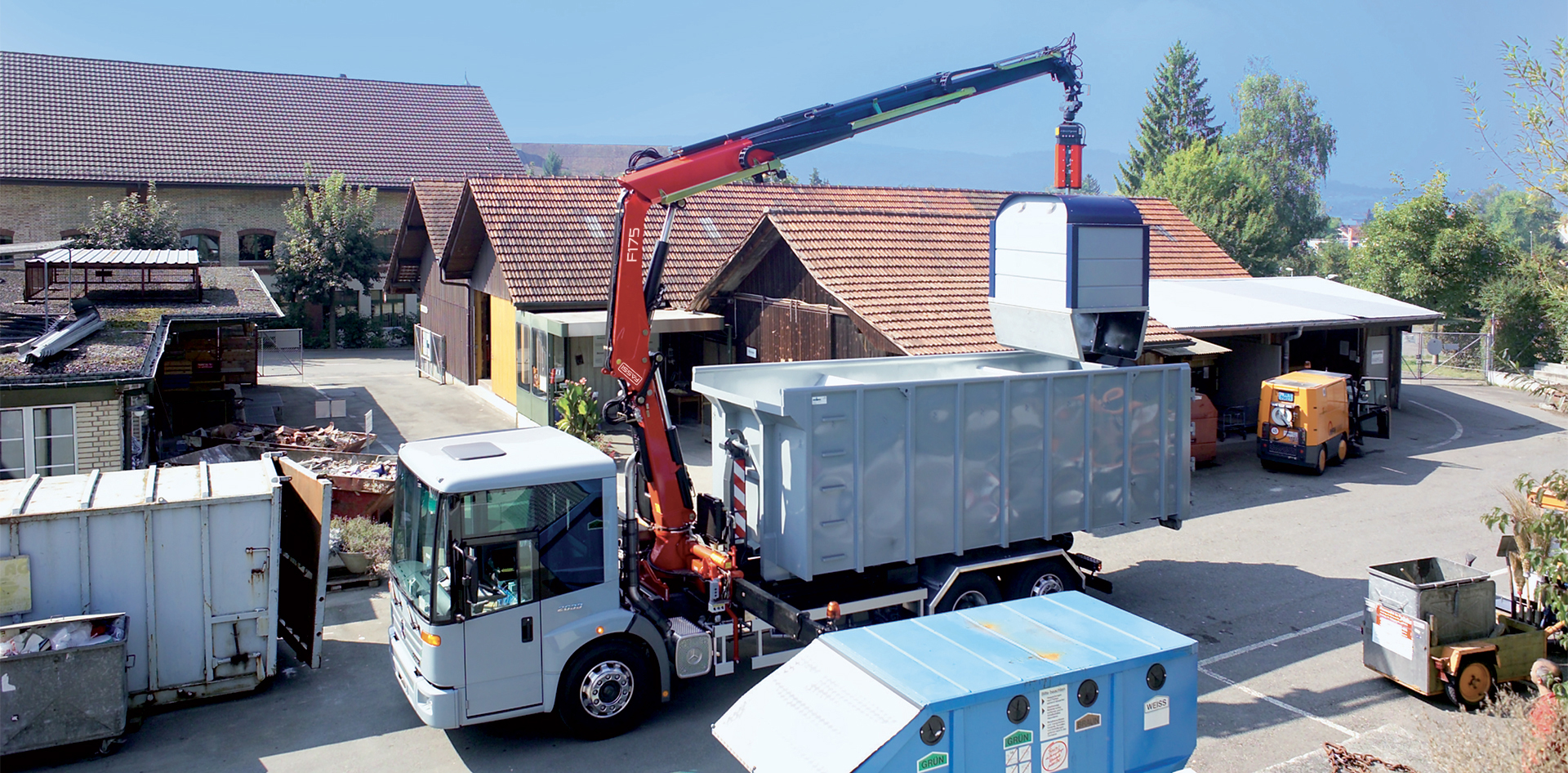

f175a.2-dynamic-copertina

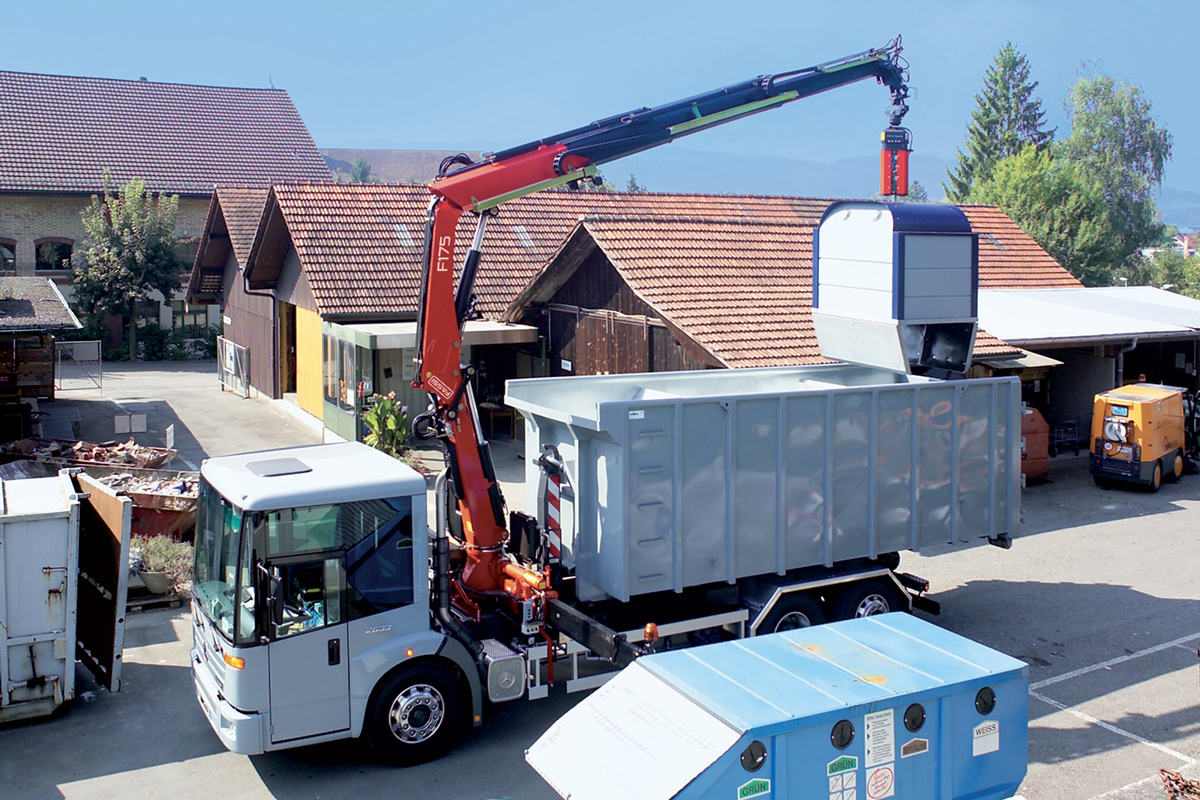

f175a.2-dynamic-copertina-mobile
Gamma leggera

F175A.2 dynamic

Capacità di sollevamento F175A.2 dynamic
Capacità di sollevamento
16,00 tm
Fino a 16,0 tm
Sbraccio max F175A.2 dynamic
Sbraccio max
22,70 m
Fino a 22,70 m con jib
Rotazione F175A.2 dynamic
Rotazione
400°
Rotazione 400° a cremagliera e pignone
Mercato F175A.2 dynamic
Mercato
CE

F175A.2 dynamic

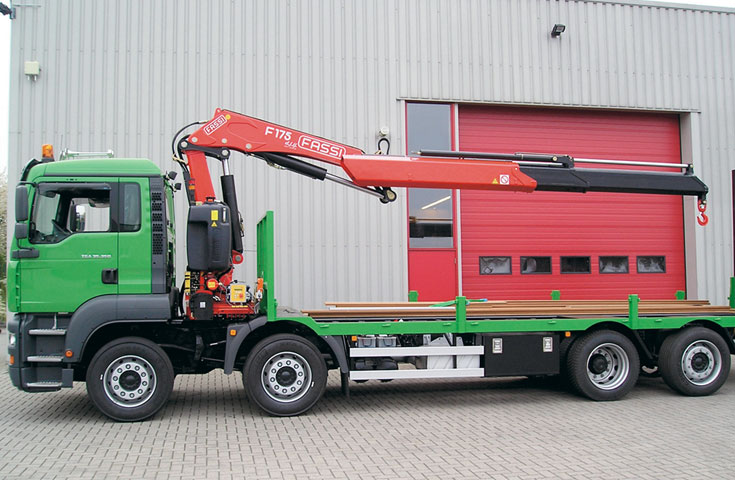

La FASSI F175A.2 dynamic unisce robustezza e affidabilità in una struttura compatta, con una capacità di sollevamento fino a 16,0 tm e uno sbraccio idraulico massimo di 22,70 metri con jib.

Il sistema idraulico, basato sul distributore componibile S800 e sull’unità di controllo FX500, assicura precisione e sicurezza nelle manovre, con una gestione ottimale dei flussi e dei carichi.

La versione dynamic (.2) con biellismo e sistema ProLink a doppia biella offre maggiore flessibilità e un ampliamento dell’angolo operativo del braccio secondario, garantendo versatilità anche nelle operazioni più complesse. La rotazione a 400° con cremagliera e pignone completa il quadro, assicurando manovrabilità fluida ed efficace.

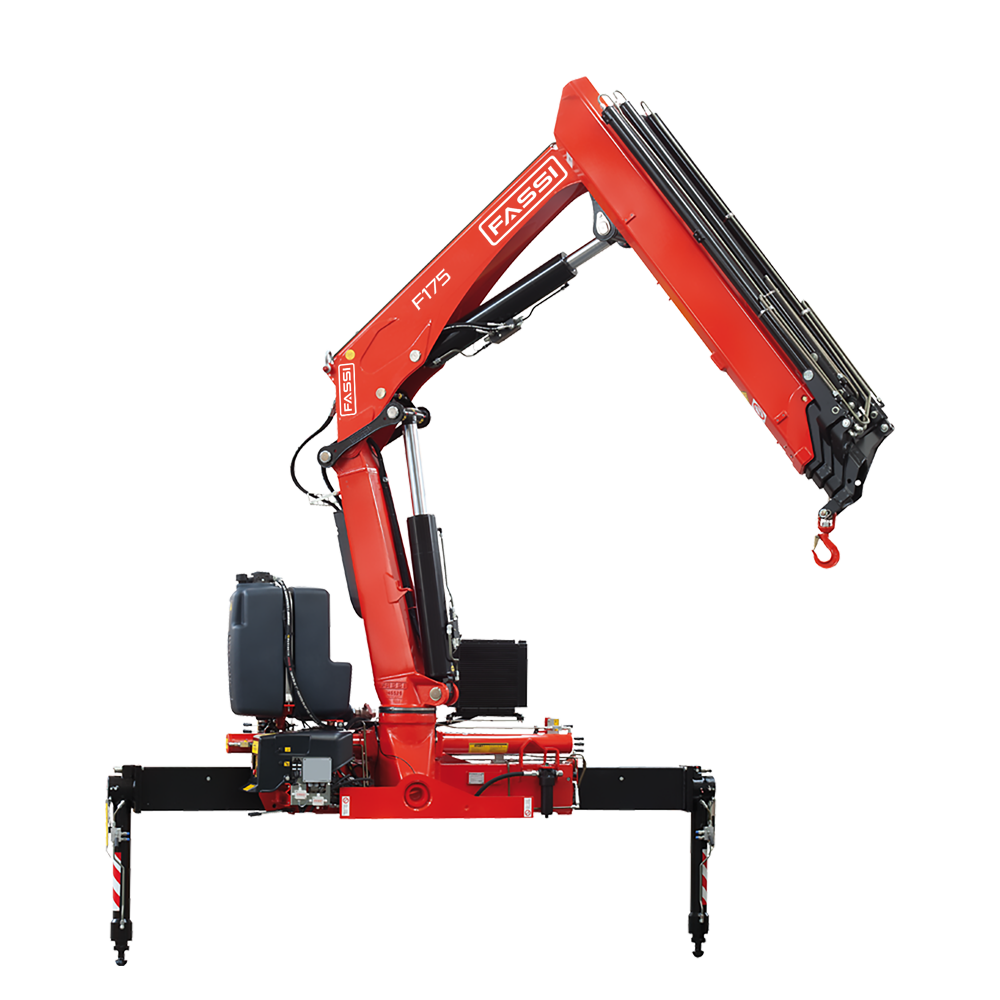

f175a-dynamic

Specifiche modello

kg/m lbs/ft
Modello kNm tm m m ° kNm MPa l/min l kg mm mm mm
F175A.2.22 157 16,00 8,35 4,00 400 27,3 31,0 45-65 120 2370 2495 920 2410
F175A.2.23 152 15,49 10,50 6,10 400 27,3 31,0 45-65 120 2530 2495 985 2410
F175A.2.24 147 14,98 12,70 8,25 400 27,3 31,0 45-65 120 2700 2495 985 2410
F175A.2.25 145 14,78 14,90 10,35 400 27,3 31,0 45-65 120 2870 2495 985 2410
F175A.2.26 139 14,17 17,10 12,45 400 27,3 31,0 45-65 120 2970 2495 985 2410
F175AC.2.23 156 15,90 9,10 5,45 400 27,3 31,0 45-65 120 2470 2495 985 2410
F175AC.2.24 151 15,39 11,30 7,60 400 27,3 31,0 45-65 120 2640 2495 985 2410
F175AC.2.25 151 15,39 13,50 9,70 400 27,3 31,0 45-65 120 2800 2495 985 2410
F175AC.2.26 145 14,78 15,70 11,80 400 27,3 31,0 45-65 120 2920 2495 985 2410
F175A.2.23/L212 152 15,49 16,65 9,65 400 27,3 31,0 45-65 120 3100 2520 1130 2660
F175A.2.23/L213 152 15,49 18,65 11,55 400 27,3 31,0 45-65 120 3190 2520 1130 2660
F175A.2.23/L214 152 15,49 20,55 13,35 400 27,3 31,0 45-65 120 3240 2520 1130 2660
F175A.2.24/L212 147 14,98 18,80 11,75 400 27,3 31,0 45-65 120 3265 2520 1130 2675
F175A.2.24/L213 147 14,98 20,80 13,70 400 27,3 31,0 45-65 120 3345 2520 1130 2675
F175A.2.24/L214 147 14,98 22,70 15,50 400 27,3 31,0 45-65 120 3400 2520 1130 2675
F175A.2.25/L102 145 14,78 21,30 13,95 400 27,3 31,0 45-65 120 3230 2520 1130 2635
F175AC.2.24/L212 151 15,39 17,40 11,10 400 27,3 31,0 45-65 120 3205 2520 1130 2675
F175AC.2.24/L213 151 15,39 19,40 13,05 400 27,3 31,0 45-65 120 3285 2520 1130 2675
F175AC.2.24/L214 151 15,39 21,30 14,90 400 27,3 31,0 45-65 120 3340 2520 1130 2675
Modello lbs.ft ft ft ° lbs.ft psi gpm gal lbs ft ft ft
F175A.2.22 115,807 27′5″ 13′1″ 400 20,135 4,496 11.9-17.2 31.7 5,225 8′2″ 3′0″ 7′11″
F175A.2.23 112,349 34′5″ 20′0″ 400 20,135 4,496 11.9-17.2 31.7 5,578 8′2″ 3′3″ 7′11″
F175A.2.24 108,500 41′8″ 27′1″ 400 20,135 4,496 11.9-17.2 31.7 5,952 8′2″ 3′3″ 7′11″
F175A.2.25 107,042 48′11″ 33′11″ 400 20,135 4,496 11.9-17.2 31.7 6,327 8′2″ 3′3″ 7′11″
F175A.2.26 102,709 56′1″ 40′10″ 400 20,135 4,496 11.9-17.2 31.7 6,547 8′2″ 3′3″ 7′11″
F175AC.2.23 115,080 29′10″ 17′11″ 400 20,135 4,496 11.9-17.2 31.7 5,445 8′2″ 3′3″ 7′11″
F175AC.2.24 111,581 37′1″ 24′11″ 400 20,135 4,496 11.9-17.2 31.7 5,820 8′2″ 3′3″ 7′11″
F175AC.2.25 111,338 44′3″ 31′10″ 400 20,135 4,496 11.9-17.2 31.7 6,172 8′2″ 3′3″ 7′11″
F175AC.2.26 107,505 51′6″ 38′9″ 400 20,135 4,496 11.9-17.2 31.7 6,437 8′2″ 3′3″ 7′11″
F175A.2.23/L212 112,349 54′8″ 31′8″ 400 20,135 4,496 11.9-17.2 31.7 6,834 8′3″ 3′8″ 8′9″
F175A.2.23/L213 112,349 61′2″ 37′11″ 400 20,135 4,496 11.9-17.2 31.7 7,032 8′3″ 3′8″ 8′9″
F175A.2.23/L214 112,349 67′5″ 43′10″ 400 20,135 4,496 11.9-17.2 31.7 7,142 8′3″ 3′8″ 8′9″
F175A.2.24/L212 108,500 61′8″ 38′7″ 400 20,135 4,496 11.9-17.2 31.7 7,198 8′3″ 3′8″ 8′9″
F175A.2.24/L213 108,500 68′3″ 44′11″ 400 20,135 4,496 11.9-17.2 31.7 7,374 8′3″ 3′8″ 8′9″
F175A.2.24/L214 108,500 74′6″ 50′10″ 400 20,135 4,496 11.9-17.2 31.7 7,495 8′3″ 3′8″ 8′9″
F175A.2.25/L102 107,042 69′11″ 45′9″ 400 20,135 4,496 11.9-17.2 31.7 7,120 8′3″ 3′8″ 8′8″
F175AC.2.24/L212 111,581 57′1″ 36′5″ 400 20,135 4,496 11.9-17.2 31.7 7,065 8′3″ 3′8″ 8′9″
F175AC.2.24/L213 111,581 63′8″ 42′10″ 400 20,135 4,496 11.9-17.2 31.7 7,242 8′3″ 3′8″ 8′9″
F175AC.2.24/L214 111,581 69′11″ 48′11″ 400 20,135 4,496 11.9-17.2 31.7 7,363 8′3″ 3′8″ 8′9″

I punti di forza

s800

S800 – Multifunction Distributor Bank

Distributore idraulico multifunzione ideale per l’applicazione sulle gru della gamma medio/piccola, con alberini calibrati rispetto alle caratteristiche delle diverse funzioni della gru.

fx500

FX500 – Fassi Electronic Control

Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.

fsc_2

FSC – Fassi Stability Control

Sistema esclusivo Fassi a controllo continuo per assicurare le condizioni ideali di utilizzo della gru nel pieno rispetto della stabilità del veicolo, in dipendenza della fuoriuscita dei supporti allargamento laterale stabilizzatori. Viene fornito in 3 varianti: L (Low), M (Medium) e S (Super) che si diversificano tra di loro per caratteristiche di allestimento e funzionali in dipendenza dell’abbinamento agli allestimenti dei diversi modelli di gru.
cpm

CPM – Crane Position Monitoring

Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.

mpes

MPES – Multi Power Extension System

Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.

prolink

PROLINK – Progressive Link

Esclusivo sistema Fassi realizzato tramite l’utilizzo di un martinetto secondario più lungo abbinato ad un particolare sistema di biellismo che permette di aumentare l’angolo di lavoro sopra la linea orizzontale da 10 a 15 gradi in dipendenza dei modelli, garantendo anche in tale configurazione le prestazioni di targa. Trova applicazione anche sui martinetti articolazione jib, con un incremento dell’angolo di lavoro del jib sopra la linea orizzontale da 10 a 20 gradi.

uhss

UHSS – Ultra High Stregth Steel

Gli acciai ultra alto resistenziali rappresentano la base su cui Fassi costruisce la sua leadership: materiali innovativi che permettono di progettare gru più leggere, performanti e durature. Grazie alla collaborazione con SSAB, Fassi è in grado di anticipare le esigenze del mercato e offrire soluzioni che trasformano la resistenza in efficienza e la leggerezza in potenza.
fwd

FWD – Fewer Welds Design

Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.

cq

CQ – Cast Quality

Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.

rps

RPS – Rack and Pinion System

Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.

Optional

S900 – Multifunction Distributor Bank

Distributore idraulico multifunzione ”load-sensing” ad alte prestazioni con elevate caratteristiche di proporzionalità e multifunzionalità; tutti i movimenti della gru risultano perfettamente controllati, proporzionali e docili. Ideale per l’applicazione su gru della gamma alta.

s900

ME – Manual Extension

Sistema studiato, sviluppato e brevettato da Fassi che, abbinato ai propri sistemi elettronici FX500, FX900 e FX990 ed usando un software dedicato, decide se il carico applicato alla prolunga manuale può o non può essere sollevato rispetto ai carichi previsti. Il sistema è anche in grado di fornire la quantificazione del peso che si cerca di sollevare.
me

OTC – Oil Temperature Control

E’ il dispositivo termoregolatore a controllo elettronico della temperatura dell’olio. Grazie all’interfacciamento del sensore di temperatura analogico posto all’interno allo scambiatore di calore con la logica elettronica a bordo gru, è capace di mantenere l’ottimale temperatura dei circuiti oleodinamici anche nelle condizioni di utilizzo gru più stressanti. Il valore della temperatura in essere appare sui display della pulsantiera radiocomando e del pannello utente.

otc

GAS – Grab Automatic Shake

Sistema di scuotimento regolabile e automatico della benna, che ne permette lo svuotamento graduale agendo dal radiocomando. La gradualità dell’operazione è ottenuta anche a velocità elevate attraverso il controllo automatico dei movimenti di apertura e chiusura della benna. L’efficacia del sistema è garantita anche in caso di manovre multiple e non è influenzata dal Flow Sharing o dalla dinamica.

gas

FL – Full Lift

Sistema che permette di selezionare, in base alle esigenze operative, la modalità di utilizzo “veloce” (valvola rigenerativa attivata) o “potente” (valvola rigenerativa disattivata) dell’uscita dei bracci sfilabili. La selezione avviene tramite icona presente sulla pulsantiera del radiocomando o sul pannello utente.

fl

OHT – Outrigger Hydraulic Tilt

Sistema di rotazione dei martinetti rotanti a comando idraulico ottenuto o con servomotore idraulico o con servomartinetto idraulico. Agendo su un apposito rubinetto che devia il flusso dell’olio dallo stabilizzatore all’attuatore, consente all’operatore una movimentazione controllata del martinetto, senza la necessità di applicare alcuna forza.
oht

D900 – Digital Multifunction Distributor Bank

Distributore idraulico compensato multifunzione digitale ad alto litraggio, con sistema antisaturazione “flow sharing” che garantisce una multifunzionalità superlativa. Abbinato al sistema Fassi XF (Extra Fast) garantisce straordinaria fluidità e rapidità d’azione.
d900

Area Download

Massimo sbraccio idraulico

F175A.2.26
f175a.2.26
Scarica la scheda completa dove troverai tutte le versioni e configurazioni.
Download scheda
