F245AZ xe-dynamic
F245AZ xe-dynamic

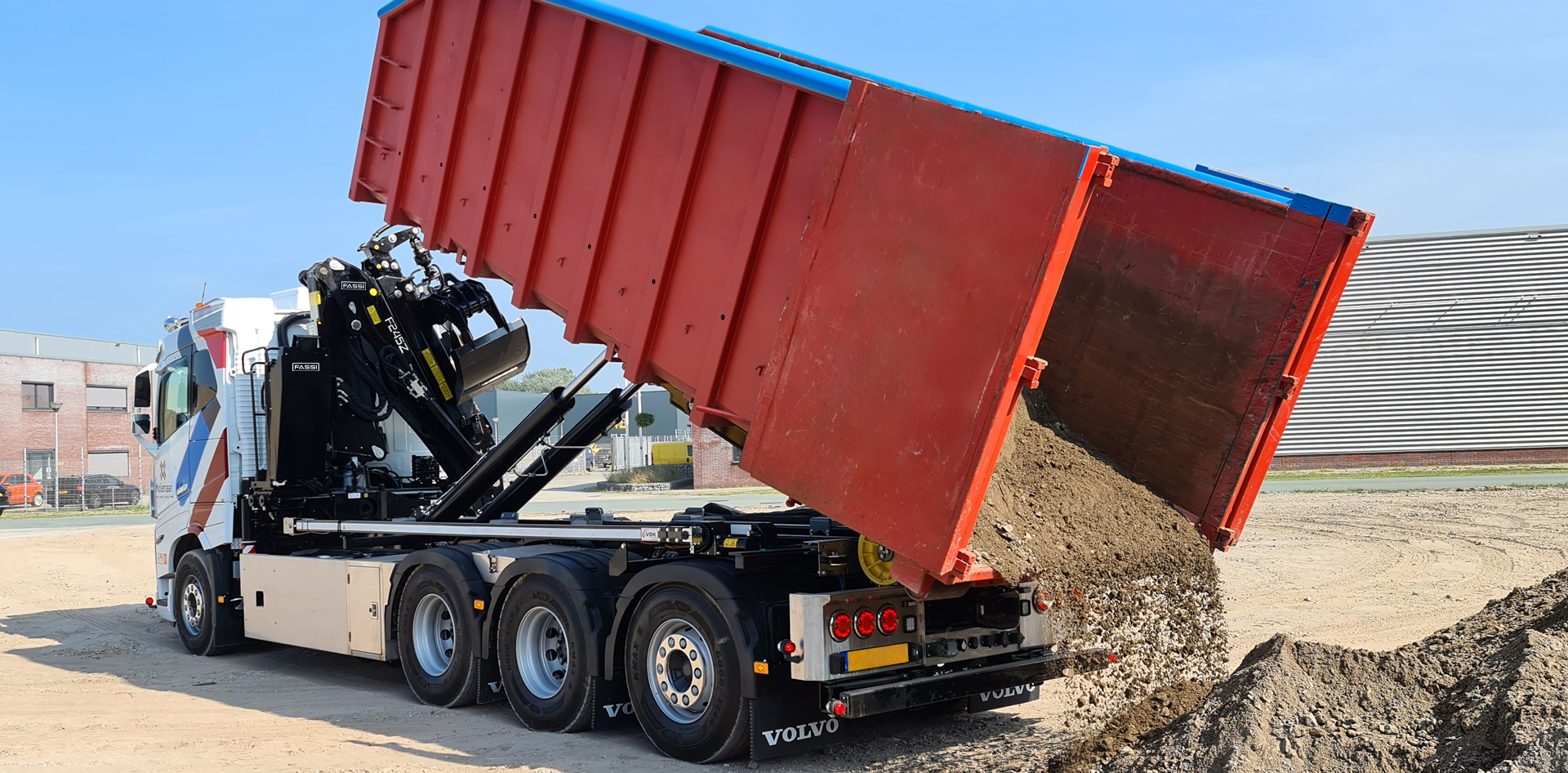

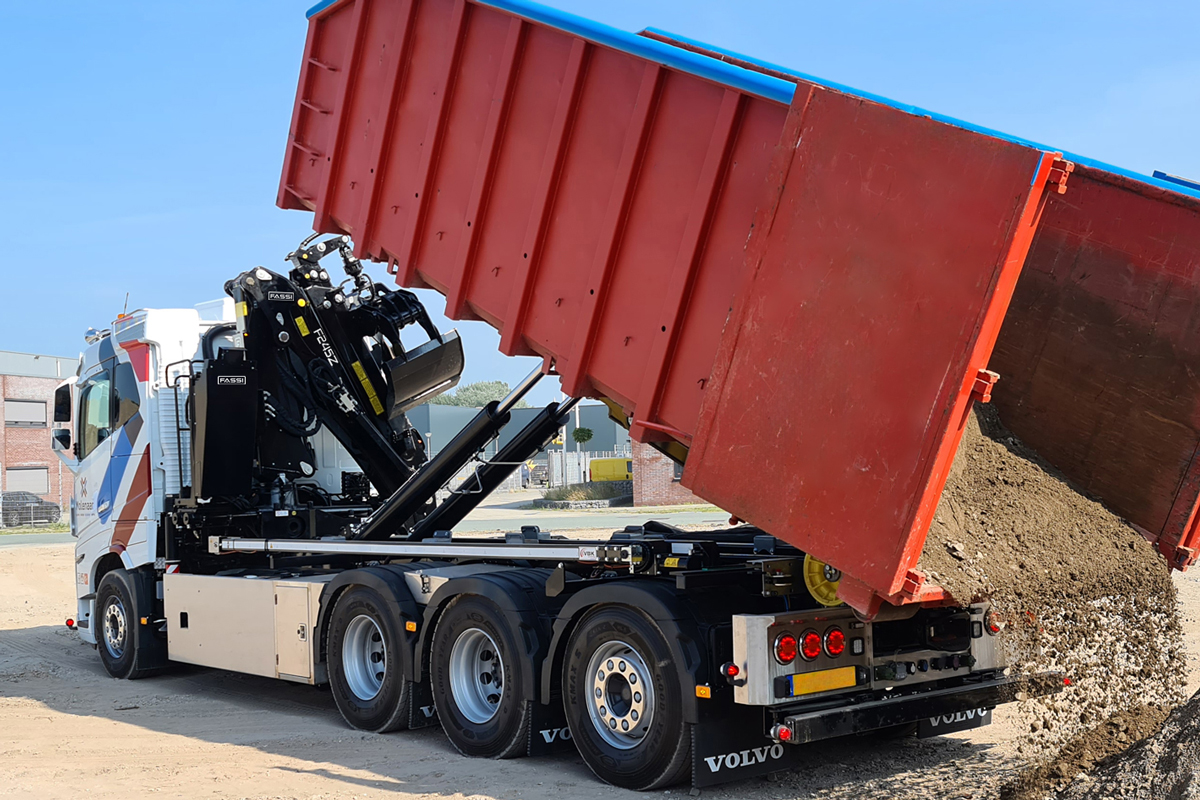

La F245AZ xe-dynamic è una gru della serie Z progettata per garantire compattezza e versatilità, con un momento massimo di 24,50 tm / 240 kNm. Dotata di unità di controllo FX500, distributore digitale D850 e comando radio RCH/RCS, offre precisione e semplicità operativa. La rotazione a 425° con cremagliera e pignone assicura manovrabilità efficace.
Può essere equipaggiata con optional avanzati come il posto di comando rialzato e il sistema GAS – Grab Automatic Shake, che permette lo svuotamento graduale e controllato della benna direttamente dal radiocomando, anche durante manovre multiple.

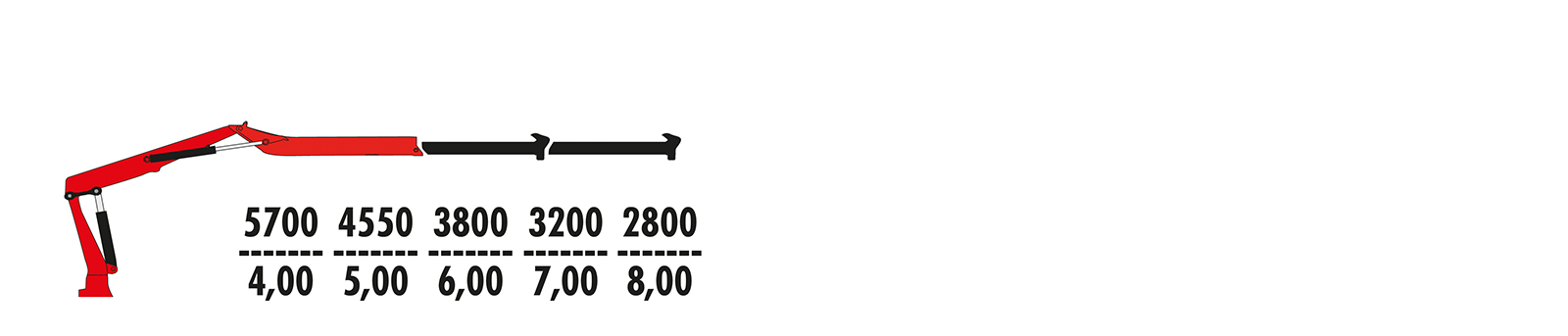

Specifiche modello
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| F245AZ.1.22 | 224 | 22,8 | 8,55 | 2,85 | 425 | 29,3 | 31,0 | 50 | 175 | 2700 |
Legenda
Altezza Gru
Capacità di sollevamento
Capacità Serbatoio Olio
Coppia di Rotazione (lbs)
Coppia di Rotazione (mt)
Estensione Idraulica
Larghezza di montaggio
Larghezza Gru
Max Sbraccio Idraulico
Peso gru
Portata della Pompa (gpm)
Portata della Pompa (l/min)
Portata (gpm)
Portata della Pompa (l/min)
Pressione di esercizio (mpa)
Pressione di esercizio (psi)
Rotazione
I punti di forza
ADC – Automatic Dynamic Control
Dispositivo di controllo automatico della dinamica sviluppato da Fassi, effettua il controllo della dinamica su tutte le funzioni della gru massimizzando la velocità di movimento in funzione del carico manovrato, realizzando movimentazioni sempre ben controllate e riducendo al minimo le sollecitazioni strutturali sulla gru e sul telaio/controtelaio del veicolo.
D850 – Digital Multifunction Distributor Bank
Distributore idraulico multifunzione digitale con sistema antisaturazione “flow sharing”, che gestisce proporzionalmente la quantità d’olio da inviare alle diverse funzioni in utilizzo contemporaneo, per garantire la perfetta multifunzionalità del distributore.
RCH/RCS – Radio Remote Control
Radiocomando digitale di nuova generazione esclusivamente abbinabile al prodotto Fassi, con ampio display grafico, per il controllo a distanza delle funzioni della gru e su richiesta anche delle opzioni sul veicolo e degli stabilizzatori. Ricerca automatica della migliore frequenza disponibile tra quelle selezionabili e comunicazione bidirezionale che permette una continua interazione tra operatore e gru.
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC – Fassi Stability Control
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
FS – Flow Sharing
Sistema digitale antisaturazione sviluppato da Fassi che, tramite un software dedicato, fa confluire l’olio inviato dalla pompa in modo esattamente proporzionale a tutte le funzioni della gru attivate tramite comando radio, garantendo una perfetta multifunzionalità ed un controllo eccezionale del movimento del carico applicato.
XF – Extra Fast
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
XP – Extra Power
Sistema Fassi che attiva un surplus di potenza nelle situazioni più impegnative e gravose, esattamente quando occorre, riducendo proporzionalmente la velocità dei movimenti della gru soggetti alla dinamica (bracci di sollevamento e rotazione) ma incrementando contemporaneamente le capacità di sollevamento.
PROLINK – Progressive Link
Esclusivo sistema Fassi realizzato tramite l’utilizzo di un martinetto secondario più lungo abbinato ad un particolare sistema di biellismo che permette di aumentare l’angolo di lavoro sopra la linea orizzontale da 10 a 15 gradi in dipendenza dei modelli, garantendo anche in tale configurazione le prestazioni di targa. Trova applicazione anche sui martinetti articolazione jib, con un incremento dell’angolo di lavoro del jib sopra la linea orizzontale da 10 a 20 gradi.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
ADC – Automatic Dynamic Control
Dispositivo di controllo automatico della dinamica sviluppato da Fassi, effettua il controllo della dinamica su tutte le funzioni della gru massimizzando la velocità di movimento in funzione del carico manovrato, realizzando movimentazioni sempre ben controllate e riducendo al minimo le sollecitazioni strutturali sulla gru e sul telaio/controtelaio del veicolo.
D850 – Digital Multifunction Distributor Bank
Distributore idraulico multifunzione digitale con sistema antisaturazione “flow sharing”, che gestisce proporzionalmente la quantità d’olio da inviare alle diverse funzioni in utilizzo contemporaneo, per garantire la perfetta multifunzionalità del distributore.
RCH/RCS – Radio Remote Control
Radiocomando digitale di nuova generazione esclusivamente abbinabile al prodotto Fassi, con ampio display grafico, per il controllo a distanza delle funzioni della gru e su richiesta anche delle opzioni sul veicolo e degli stabilizzatori. Ricerca automatica della migliore frequenza disponibile tra quelle selezionabili e comunicazione bidirezionale che permette una continua interazione tra operatore e gru.
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC – Fassi Stability Control
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
FS – Flow Sharing
Sistema digitale antisaturazione sviluppato da Fassi che, tramite un software dedicato, fa confluire l’olio inviato dalla pompa in modo esattamente proporzionale a tutte le funzioni della gru attivate tramite comando radio, garantendo una perfetta multifunzionalità ed un controllo eccezionale del movimento del carico applicato.
XF – Extra Fast
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
XP – Extra Power
Sistema Fassi che attiva un surplus di potenza nelle situazioni più impegnative e gravose, esattamente quando occorre, riducendo proporzionalmente la velocità dei movimenti della gru soggetti alla dinamica (bracci di sollevamento e rotazione) ma incrementando contemporaneamente le capacità di sollevamento.
PROLINK – Progressive Link
Esclusivo sistema Fassi realizzato tramite l’utilizzo di un martinetto secondario più lungo abbinato ad un particolare sistema di biellismo che permette di aumentare l’angolo di lavoro sopra la linea orizzontale da 10 a 15 gradi in dipendenza dei modelli, garantendo anche in tale configurazione le prestazioni di targa. Trova applicazione anche sui martinetti articolazione jib, con un incremento dell’angolo di lavoro del jib sopra la linea orizzontale da 10 a 20 gradi.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
Optional
D900 – Digital Multifunction Distributor Bank
ME – Manual Extension
Sistema studiato, sviluppato e brevettato da Fassi che, abbinato ai propri sistemi elettronici FX500 e FX800 ed usando un software dedicato, decide se il carico applicato alla prolunga manuale può o non può essere sollevato rispetto ai carichi previsti. Il sistema è anche in grado di fornire la quantificazione del peso che si cerca di sollevare.
OTC – Oil Temperature Control
E’ il dispositivo termoregolatore a controllo elettronico della temperatura dell’olio. Grazie all’interfacciamento del sensore di temperatura analogico posto all’interno allo scambiatore di calore con la logica elettronica a bordo gru, è capace di mantenere l’ottimale temperatura dei circuiti oleodinamici anche nelle condizioni di utilizzo gru più stressanti. Il valore della temperatura in essere appare sui display della pulsantiera radiocomando e del pannello utente.
GAS – Grab Automatic Shake
Sistema di scuotimento regolabile e automatico della benna, che ne permette lo svuotamento graduale agendo dal radiocomando. La gradualità dell’operazione è ottenuta anche a velocità elevate attraverso il controllo automatico dei movimenti di apertura e chiusura della benna. L’efficacia del sistema è garantita anche in caso di manovre multiple e non è influenzata dal Flow Sharing o dalla dinamica.
FL – Full Lift
Sistema che permette di selezionare, in base alle esigenze operative, la modalità di utilizzo “veloce” (valvola rigenerativa attivata) o “potente” (valvola rigenerativa disattivata) dell’uscita dei bracci sfilabili. La selezione avviene tramite icona presente sulla pulsantiera del radiocomando o sul pannello utente.
OHT – Outrigger Hydraulic Tilt
Sistema di rotazione dei martinetti rotanti a comando idraulico ottenuto o con servomotore idraulico o con servomartinetto idraulico. Agendo su un apposito rubinetto che devia il flusso dell’olio dallo stabilizzatore all’attuatore, consente all’operatore una movimentazione controllata del martinetto, senza la necessità di applicare alcuna forza.
