F65B.0
F65B.0
La F65B.0 è una gru compatta e funzionale, pensata per offrire affidabilità e praticità nelle operazioni quotidiane. Con un momento massimo di 6,30 tm e uno sbraccio idraulico fino a 10,65 m, rappresenta una soluzione efficiente e versatile in diversi contesti applicativi.
La versione active (.0), senza biellismo, privilegia semplicità e immediatezza d’uso, mantenendo al tempo stesso precisione e solidità. La rotazione a 400° con cremagliera e pignone garantisce libertà di manovra e fluidità nei movimenti.
Specifiche modello
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F65B.0.21* | 62 | 6,32 | 5,60 | 1,55 | 400 | 7,8 | 32 | 20 | 33 | 700 | 2300 | 635 | 1950 |
| F65B.0.22* | 60 | 6,12 | 7,30 | 3,20 | 400 | 7,8 | 32 | 20 | 33 | 770 | 2300 | 635 | 1950 |
| F65B.0.23* | 59 | 6,01 | 8,95 | 4,80 | 400 | 7,8 | 32 | 20 | 33 | 840 | 2300 | 635 | 1950 |
| F65B.0.24* | 56 | 5,71 | 10,65 | 6,40 | 400 | 7,8 | 32 | 20 | 33 | 895 | 2310 | 635 | 1950 |
| F65BC.0.22 | 59 | 6,01 | 5,85 | 2,55 | 400 | 7,8 | 32 | 20 | 33 | 740 | 2300 | 635 | 1950 |
| F65BC.0.23 | 57 | 5,81 | 7,55 | 4,10 | 400 | 7,8 | 32 | 20 | 33 | 810 | 2300 | 635 | 1950 |
| F65BC.0.24 | 56 | 5,71 | 9,25 | 5,80 | 400 | 7,8 | 32 | 20 | 33 | 865 | 2310 | 635 | 1950 |
Legenda
Altezza Gru
Capacità di sollevamento
Capacità Serbatoio Olio
Coppia di Rotazione (lbs)
Coppia di Rotazione (mt)
Estensione Idraulica
Larghezza di montaggio
Larghezza Gru
Max Sbraccio Idraulico
Peso gru
Portata della Pompa (gpm)
Portata della Pompa (l/min)
Portata (gpm)
Portata della Pompa (l/min)
Pressione di esercizio (mpa)
Pressione di esercizio (psi)
Rotazione
I punti di forza
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
Area Download

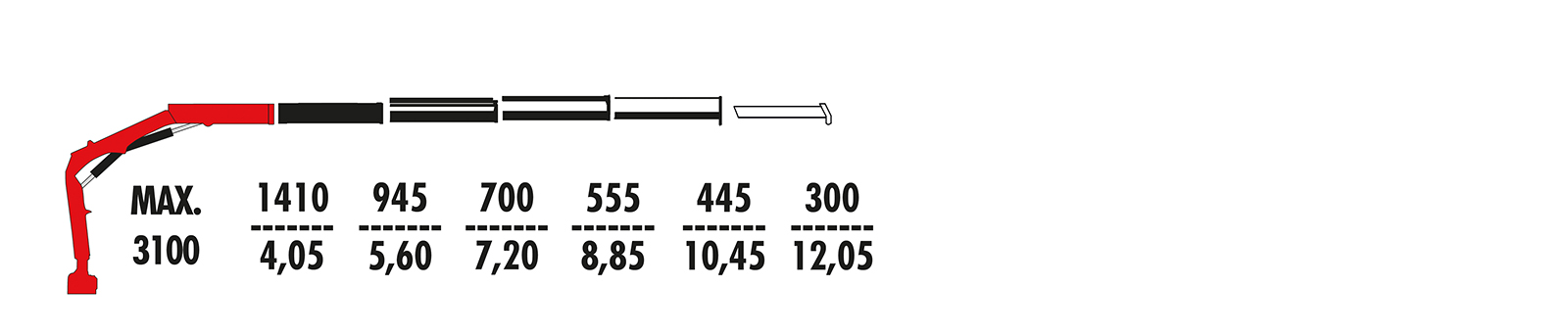

Massimo sbraccio idraulico
