F160A.2 xe-dynamic
F160A.2 xe-dynamic

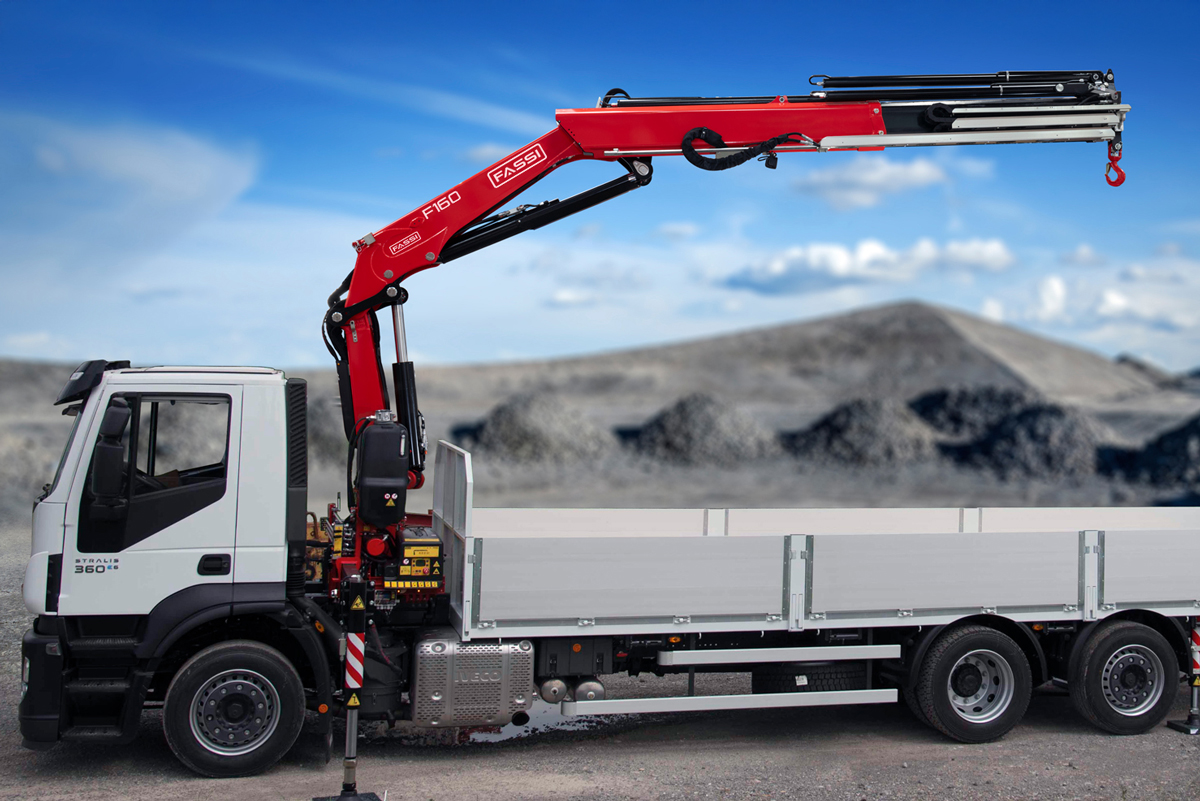

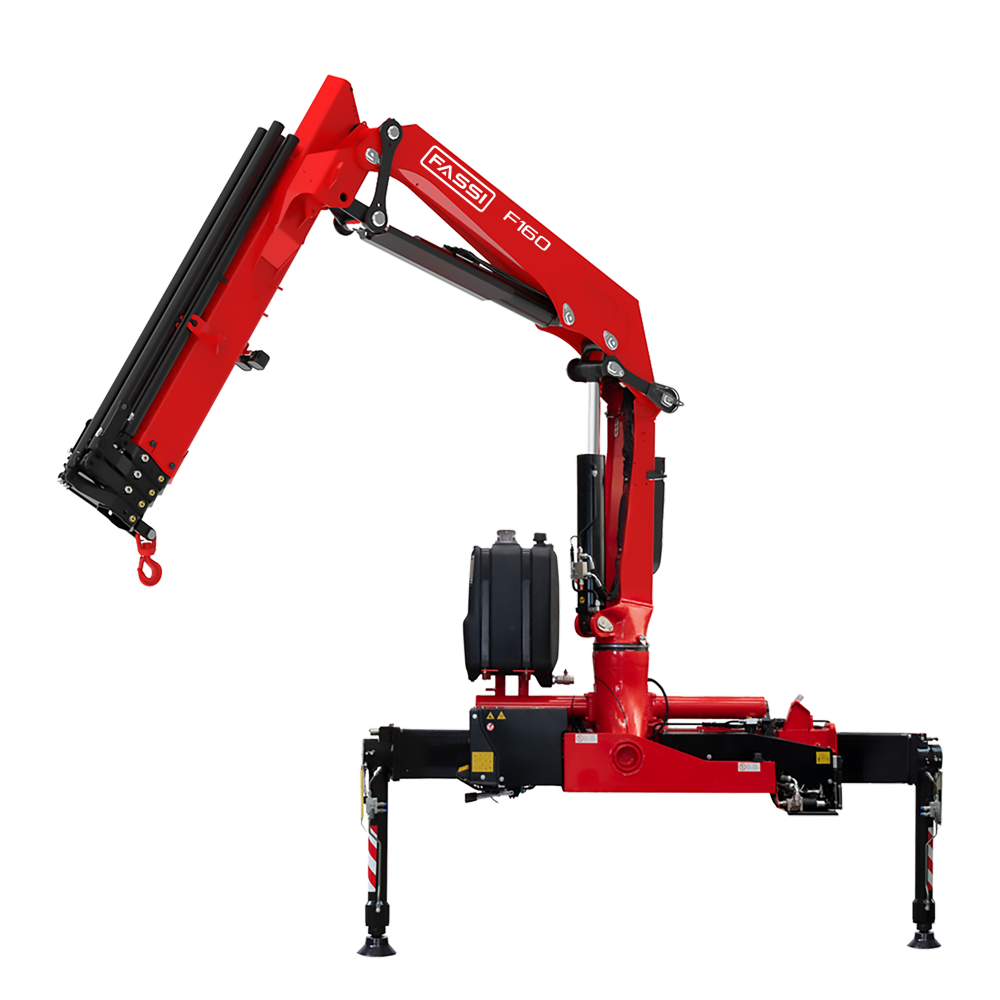

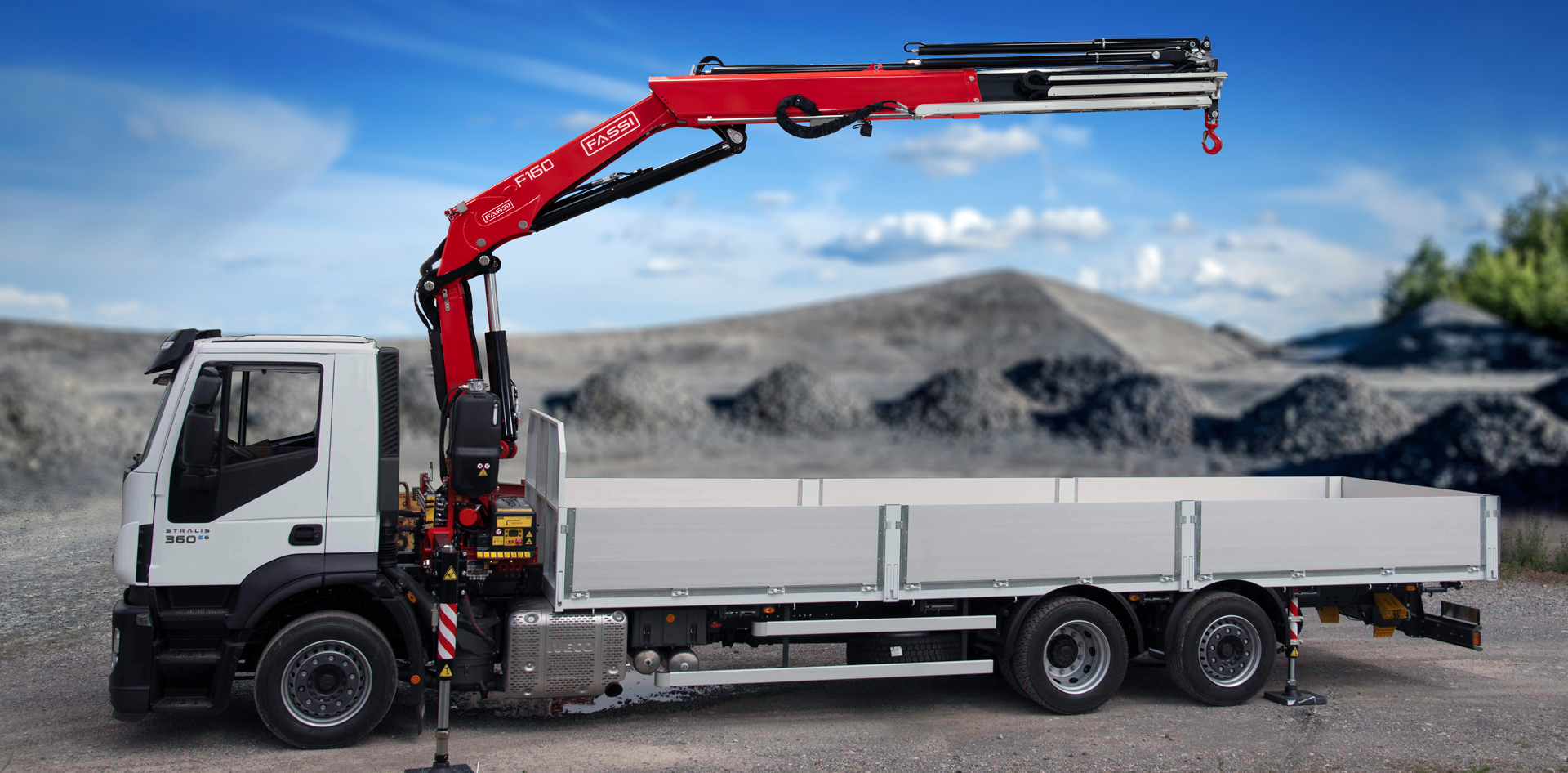

La Fassi F160A.2 xe-dynamic unisce compattezza e potenza, con un momento massimo di 15,70 tm e uno sbraccio idraulico fino a 14,70 metri. Le dimensioni contenute la rendono ideale per applicazioni che richiedono versatilità senza rinunciare alla forza.
La dotazione elettronica e idraulica è di ultima generazione: unità di controllo FX500, distributore digitale D850, radiocomando RCH/RCS, sistema ADC per la gestione dinamica, con funzionalità di flow sharing per movimenti combinati fluidi ed efficienti.
La configurazione dynamic (.2) con biellismo, associata al sistema ProLink con doppia biella, garantisce maggiore precisione e potenza in fase di sollevamento. Il dispositivo XP assicura prestazioni supplementari nei momenti di maggiore richiesta, mentre la rotazione a 416° con cremagliera e pignone completa il pacchetto con affidabilità e continuità di movimento.
Specifiche modello
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F160A.2.22 | 147 | 14,98 | 8,15 | 3,80 | 416 | 21,50 | 35,0 | 50 | 90 | 1925 | 2495 | 845 | 2275 |
| F160A.2.23 | 143 | 14,58 | 10,30 | 5,85 | 416 | 21,50 | 35,0 | 50 | 90 | 2025 | 2495 | 845 | 2275 |
| F160A.2.24 | 138 | 14,07 | 12,50 | 8,00 | 416 | 21,50 | 35,0 | 50 | 90 | 2175 | 2495 | 845 | 2275 |
| F160A.2.25 | 134 | 13,66 | 14,70 | 10,10 | 416 | 21,50 | 35,0 | 50 | 90 | 2275 | 2495 | 940 | 2275 |
| F160AC.2.22 | 148 | 15,09 | 6,40 | 2,80 | 416 | 21,50 | 35,0 | 50 | 90 | 1875 | 2495 | 835 | 2275 |
| F160AC.2.23 | 146 | 14,88 | 8,55 | 4,90 | 416 | 21,50 | 35,0 | 50 | 90 | 1975 | 2495 | 835 | 2275 |
| F160AC.2.24 | 144 | 14,68 | 10,75 | 7,00 | 416 | 21,50 | 35,0 | 50 | 90 | 2125 | 2495 | 845 | 2275 |
| F160AC.2.25 | 141 | 14,37 | 12,95 | 9,10 | 416 | 21,50 | 35,0 | 50 | 90 | 2225 | 2495 | 940 | 2275 |
I punti di forza
ADC – Automatic Dynamic Control
Dispositivo di controllo automatico della dinamica sviluppato da Fassi, effettua il controllo della dinamica su tutte le funzioni della gru massimizzando la velocità di movimento in funzione del carico manovrato, realizzando movimentazioni sempre ben controllate e riducendo al minimo le sollecitazioni strutturali sulla gru e sul telaio/controtelaio del veicolo.
D850 – Digital Multifunction Distributor Bank
Distributore idraulico multifunzione digitale con sistema antisaturazione “flow sharing”, che gestisce proporzionalmente la quantità d’olio da inviare alle diverse funzioni in utilizzo contemporaneo, per garantire la perfetta multifunzionalità del distributore.
RCH/RCS – Radio Remote Control
Radiocomando digitale di nuova generazione esclusivamente abbinabile al prodotto Fassi, con ampio display grafico, per il controllo a distanza delle funzioni della gru e su richiesta anche delle opzioni sul veicolo e degli stabilizzatori. Ricerca automatica della migliore frequenza disponibile tra quelle selezionabili e comunicazione bidirezionale che permette una continua interazione tra operatore e gru.
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC – Fassi Stability Control
MOL – Manual Outriggers Lock
Sistema di controllo che segnala il corretto bloccaggio dei perni primari di fermo dei supporti estensioni laterali stabilizzatori di tipo manuale, è completato da un pannellino di segnalazione con allarme visivo e sonoro installabile sul cruscotto della cabina del veicolo.
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
FS – Flow Sharing
Sistema digitale antisaturazione sviluppato da Fassi che, tramite un software dedicato, fa confluire l’olio inviato dalla pompa in modo esattamente proporzionale a tutte le funzioni della gru attivate tramite comando radio, garantendo una perfetta multifunzionalità ed un controllo eccezionale del movimento del carico applicato.
XP – Extra Power
Sistema Fassi che attiva un surplus di potenza nelle situazioni più impegnative e gravose, esattamente quando occorre, riducendo proporzionalmente la velocità dei movimenti della gru soggetti alla dinamica (bracci di sollevamento e rotazione) ma incrementando contemporaneamente le capacità di sollevamento.
PROLINK – Progressive Link
Esclusivo sistema Fassi realizzato tramite l’utilizzo di un martinetto secondario più lungo abbinato ad un particolare sistema di biellismo che permette di aumentare l’angolo di lavoro sopra la linea orizzontale da 10 a 15 gradi in dipendenza dei modelli, garantendo anche in tale configurazione le prestazioni di targa. Trova applicazione anche sui martinetti articolazione jib, con un incremento dell’angolo di lavoro del jib sopra la linea orizzontale da 10 a 20 gradi.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
ADC – Automatic Dynamic Control
Dispositivo di controllo automatico della dinamica sviluppato da Fassi, effettua il controllo della dinamica su tutte le funzioni della gru massimizzando la velocità di movimento in funzione del carico manovrato, realizzando movimentazioni sempre ben controllate e riducendo al minimo le sollecitazioni strutturali sulla gru e sul telaio/controtelaio del veicolo.
D850 – Digital Multifunction Distributor Bank
Distributore idraulico multifunzione digitale con sistema antisaturazione “flow sharing”, che gestisce proporzionalmente la quantità d’olio da inviare alle diverse funzioni in utilizzo contemporaneo, per garantire la perfetta multifunzionalità del distributore.
RCH/RCS – Radio Remote Control
Radiocomando digitale di nuova generazione esclusivamente abbinabile al prodotto Fassi, con ampio display grafico, per il controllo a distanza delle funzioni della gru e su richiesta anche delle opzioni sul veicolo e degli stabilizzatori. Ricerca automatica della migliore frequenza disponibile tra quelle selezionabili e comunicazione bidirezionale che permette una continua interazione tra operatore e gru.
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC – Fassi Stability Control
MOL – Manual Outriggers Lock
Sistema di controllo che segnala il corretto bloccaggio dei perni primari di fermo dei supporti estensioni laterali stabilizzatori di tipo manuale, è completato da un pannellino di segnalazione con allarme visivo e sonoro installabile sul cruscotto della cabina del veicolo.
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
MPES – Multi Power Extension System
Originale sistema Fassi per ottenere una eccezionale velocità in uscita e rientro dei bracci sfilabili, costituito da una serie di martinetti indipendenti di uguale potenza, collegati idraulicamente tra loro in serie. Speciale ancoraggio indipendente dei martinetti sfilo per garantire prestazioni verticali elevate.
FS – Flow Sharing
Sistema digitale antisaturazione sviluppato da Fassi che, tramite un software dedicato, fa confluire l’olio inviato dalla pompa in modo esattamente proporzionale a tutte le funzioni della gru attivate tramite comando radio, garantendo una perfetta multifunzionalità ed un controllo eccezionale del movimento del carico applicato.
XP – Extra Power
Sistema Fassi che attiva un surplus di potenza nelle situazioni più impegnative e gravose, esattamente quando occorre, riducendo proporzionalmente la velocità dei movimenti della gru soggetti alla dinamica (bracci di sollevamento e rotazione) ma incrementando contemporaneamente le capacità di sollevamento.
PROLINK – Progressive Link
Esclusivo sistema Fassi realizzato tramite l’utilizzo di un martinetto secondario più lungo abbinato ad un particolare sistema di biellismo che permette di aumentare l’angolo di lavoro sopra la linea orizzontale da 10 a 15 gradi in dipendenza dei modelli, garantendo anche in tale configurazione le prestazioni di targa. Trova applicazione anche sui martinetti articolazione jib, con un incremento dell’angolo di lavoro del jib sopra la linea orizzontale da 10 a 20 gradi.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
Optional
D900 – Digital Multifunction Distributor Bank
ME – Manual Extension
OTC – Oil Temperature Control
E’ il dispositivo termoregolatore a controllo elettronico della temperatura dell’olio. Grazie all’interfacciamento del sensore di temperatura analogico posto all’interno allo scambiatore di calore con la logica elettronica a bordo gru, è capace di mantenere l’ottimale temperatura dei circuiti oleodinamici anche nelle condizioni di utilizzo gru più stressanti. Il valore della temperatura in essere appare sui display della pulsantiera radiocomando e del pannello utente.
GAS – Grab Automatic Shake
Sistema di scuotimento regolabile e automatico della benna, che ne permette lo svuotamento graduale agendo dal radiocomando. La gradualità dell’operazione è ottenuta anche a velocità elevate attraverso il controllo automatico dei movimenti di apertura e chiusura della benna. L’efficacia del sistema è garantita anche in caso di manovre multiple e non è influenzata dal Flow Sharing o dalla dinamica.
OHT – Outrigger Hydraulic Tilt
Sistema di rotazione dei martinetti rotanti a comando idraulico ottenuto o con servomotore idraulico o con servomartinetto idraulico. Agendo su un apposito rubinetto che devia il flusso dell’olio dallo stabilizzatore all’attuatore, consente all’operatore una movimentazione controllata del martinetto, senza la necessità di applicare alcuna forza.
