F145AZ
F145AZ

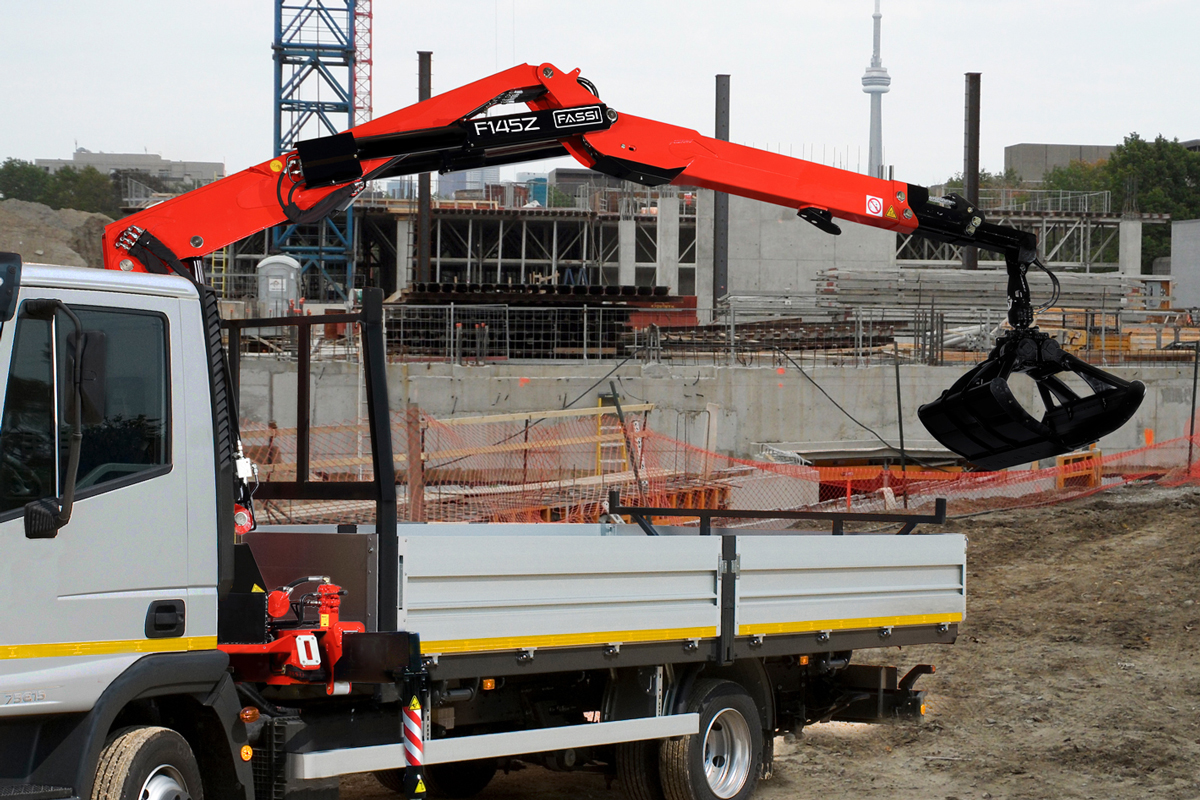

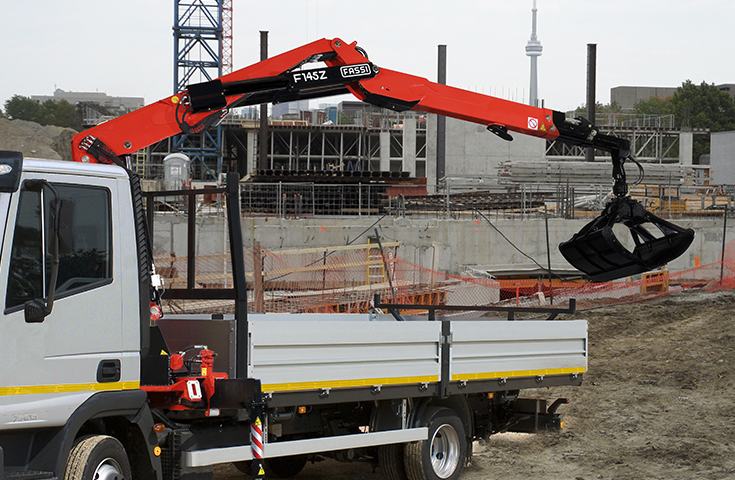

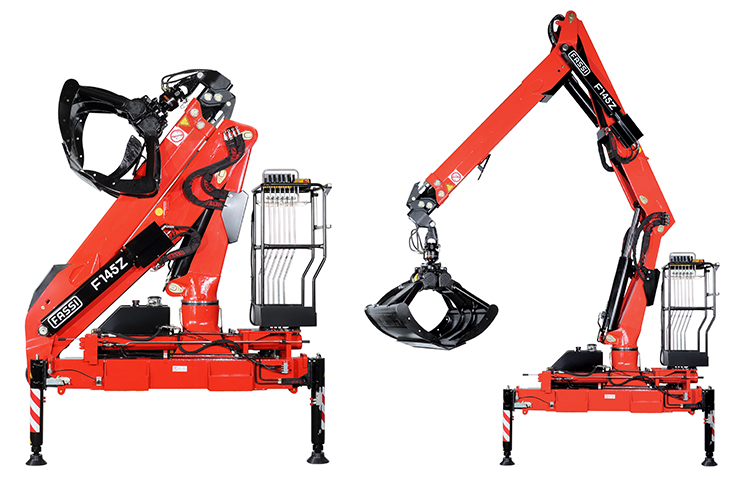

La F145AZ è una gru compatta della serie Z, progettata per praticità e manovrabilità in applicazioni quotidiane. Con capacità di sollevamento fino a 14 tm e uno sbraccio idraulico massimo di 8,25 m, abbina dimensioni contenute a buone prestazioni operative. È equipaggiata con unità di controllo FX500 e distributore componibile Hydrocontrol HC/D4.
Può essere equipaggiata con optional come il posto di comando rialzato e il sistema GAS – Grab Automatic Shake, per aumentare comfort ed efficienza nelle operazioni con benna.
Specifiche modello
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| F145AZ.0.22 | 137 | 13,97 | 8,30 | 3,15 | 415 | 21,0 | 28,0 | 50 | 90 | 1800 |
| Modello | lbs.ft | ft | ft | ° | lbs.ft | psi | gpm | oil (gal) | lbs |
|---|---|---|---|---|---|---|---|---|---|
| F145AZ.0.22 | 101045 | 27’2” | 10’4” | 415° | 15493 | 4060 | 13 | 24 | 3968 |
Legenda
Altezza Gru
Capacità di sollevamento
Capacità Serbatoio Olio
Coppia di Rotazione (lbs)
Coppia di Rotazione (mt)
Estensione Idraulica
Larghezza di montaggio
Larghezza Gru
Max Sbraccio Idraulico
Peso gru
Portata della Pompa (gpm)
Portata della Pompa (l/min)
Portata (gpm)
Portata della Pompa (l/min)
Pressione di esercizio (mpa)
Pressione di esercizio (psi)
Rotazione
I punti di forza
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC/M – Fassi Stability Control/Medium
Sistema di controllo della stabilità versione M (Medium), che gestisce il riconoscimento dell’area di lavoro destra e sinistra e include la gestione del limitatore di momento per due zone di lavoro (limitatore differenziato). Il sistema gestisce inoltre due (versione M1) o tre (versione M2) diverse attivazioni dell’intervento del limitatore di momento in relazione al posizionamento dei supporti degli stabilizzatori.
MOL – Manual Outriggers Lock
Sistema di controllo che segnala il corretto bloccaggio dei perni primari di fermo dei supporti estensioni laterali stabilizzatori di tipo manuale, è completato da un pannellino di segnalazione con allarme visivo e sonoro installabile sul cruscotto della cabina del veicolo.
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
FX500 – Fassi Electronic Control
Esclusivo sistema di controllo elettronico delle condizioni di carico della gru, delle prolunghe idrauliche e manuali e del verricello. Gestisce il momento di sollevamento dando la possibilità di attivare diverse zone di lavoro rispetto alle condizioni di stabilità dell’unità veicolo/gru. Inoltre, trasmette e registra i dati di lavoro.
FSC/M – Fassi Stability Control/Medium
Sistema di controllo della stabilità versione M (Medium), che gestisce il riconoscimento dell’area di lavoro destra e sinistra e include la gestione del limitatore di momento per due zone di lavoro (limitatore differenziato). Il sistema gestisce inoltre due (versione M1) o tre (versione M2) diverse attivazioni dell’intervento del limitatore di momento in relazione al posizionamento dei supporti degli stabilizzatori.
MOL – Manual Outriggers Lock
Sistema di controllo che segnala il corretto bloccaggio dei perni primari di fermo dei supporti estensioni laterali stabilizzatori di tipo manuale, è completato da un pannellino di segnalazione con allarme visivo e sonoro installabile sul cruscotto della cabina del veicolo.
CPM – Crane Position Monitoring
Sistema di controllo che verifica il completo rientro dei supporti estensione laterale stabilizzatori, sia nella versione manuale che idraulica. Abbinabile al sistema di verifica altezza gru a riposo in posizione di trasporto, è completato da un pannellino di segnalazione con allarme visivo e sonoro, installabile sul cruscotto della cabina del veicolo.
UHSS – Ultra High Stregth Steel
FWD – Fewer Welds Design
Più si riduce la presenza di saldature nella struttura, più la struttura sarà resistente. I componenti strutturali costituiti da acciaio piegato con saldatura di un piatto di chiusura anzichè strutture composte con saldature ai quattro lati o strutture monolitiche come i bracci secondari ed i bracci sfilabili realizzati con singola saldatura, garantiscono una elasticità bilanciata sotto carico ed una resistenza ideale a fatica.
CQ – Cast Quality
Fassi usa da oltre 35 anni componenti in fusione con alte caratteristiche meccaniche su vari importanti componenti strutturali quali la parte inferiore (pignone) e la testata della colonna, il supporto colonna, le testate degli steli e dei cilindri dei martinetti, le bielle ed altri componenti minori: meno saldatura e più resistenza ai cicli a fatica.
RPS – Rack and Pinion System
Sistema di rotazione esclusivo Fassi composto da cremagliera e pignone, dove il pattino di guida della cremagliera è autocentrante tramite gravità. Il pattino non richiede quindi alcuna regolazione esterna. Le bronzine di rotazione in tecnopolimero, materiale antiusura e con caratteristiche di basso attrito, permettono di ottenere potenze di rotazione molto elevate.
Optional
D850 – Digital Multifunction Distributor Bank
Distributore idraulico multifunzione digitale con sistema antisaturazione “flow sharing”, che gestisce proporzionalmente la quantità d’olio da inviare alle diverse funzioni in utilizzo contemporaneo, per garantire la perfetta multifunzionalità del distributore.
D900 – Digital Multifunction Distributor Bank
S800 – Multifunction Distributor Bank
Distributore idraulico multifunzione ideale per l’applicazione sulle gru della gamma medio/piccola, con alberini calibrati rispetto alle caratteristiche delle diverse funzioni della gru.
S900 – Multifunction Distributor Bank
Distributore idraulico multifunzione ”load-sensing” ad alte prestazioni con elevate caratteristiche di proporzionalità e multifunzionalità; tutti i movimenti della gru risultano perfettamente controllati, proporzionali e docili. Ideale per l’applicazione su gru della gamma alta.

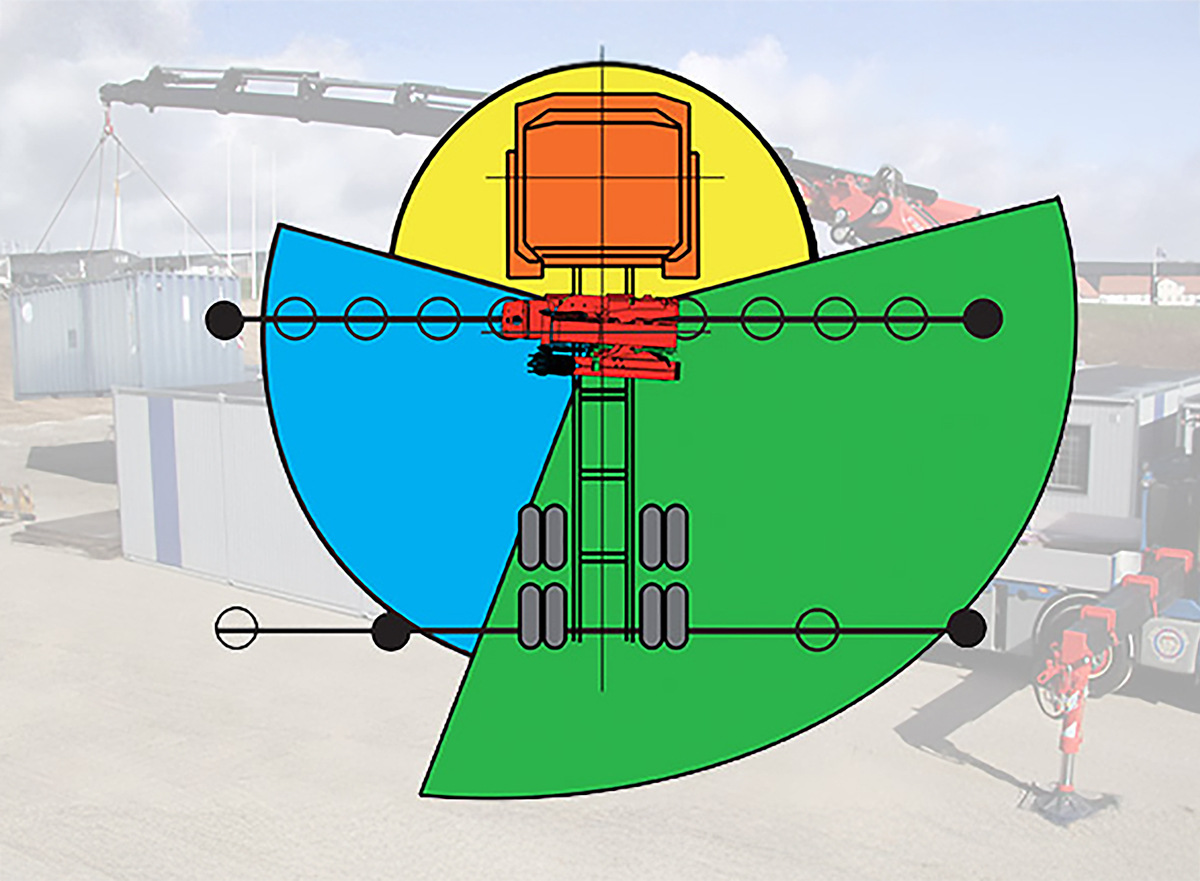

FSC/H – Fassi Stability Control/High
Sistema di controllo della stabilità versione H (High), che gestisce il riconoscimento dell’area di lavoro destra e sinistra e include la gestione del limitatore di momento per due zone di lavoro (limitatore differenziato). Il sistema gestisce inoltre diverse attivazioni dell’intervento del limitatore di momento, a seconda della combinazione tra il posizionamento dei supporti degli stabilizzatori della gru e quelli della traversa supplementare.
OTC – Oil Temperature Control
E’ il dispositivo termoregolatore a controllo elettronico della temperatura dell’olio. Grazie all’interfacciamento del sensore di temperatura analogico posto all’interno allo scambiatore di calore con la logica elettronica a bordo gru, è capace di mantenere l’ottimale temperatura dei circuiti oleodinamici anche nelle condizioni di utilizzo gru più stressanti. Il valore della temperatura in essere appare sui display della pulsantiera radiocomando e del pannello utente.
GAS – Grab Automatic Shake
Sistema di scuotimento regolabile e automatico della benna, che ne permette lo svuotamento graduale agendo dal radiocomando. La gradualità dell’operazione è ottenuta anche a velocità elevate attraverso il controllo automatico dei movimenti di apertura e chiusura della benna. L’efficacia del sistema è garantita anche in caso di manovre multiple e non è influenzata dal Flow Sharing o dalla dinamica.
RCH/RCS – Radio Remote Control
Radiocomando digitale di nuova generazione esclusivamente abbinabile al prodotto Fassi, con ampio display grafico, per il controllo a distanza delle funzioni della gru e su richiesta anche delle opzioni sul veicolo e degli stabilizzatori. Ricerca automatica della migliore frequenza disponibile tra quelle selezionabili e comunicazione bidirezionale che permette una continua interazione tra operatore e gru.
OHT – Outrigger Hydraulic Tilt
Sistema di rotazione dei martinetti rotanti a comando idraulico ottenuto o con servomotore idraulico o con servomartinetto idraulico. Agendo su un apposito rubinetto che devia il flusso dell’olio dallo stabilizzatore all’attuatore, consente all’operatore una movimentazione controllata del martinetto, senza la necessità di applicare alcuna forza.
FS – Flow Sharing
Sistema digitale antisaturazione sviluppato da Fassi che, tramite un software dedicato, fa confluire l’olio inviato dalla pompa in modo esattamente proporzionale a tutte le funzioni della gru attivate tramite comando radio, garantendo una perfetta multifunzionalità ed un controllo eccezionale del movimento del carico applicato.
