Grúas ligeras

F165A e-active

Capacidad de elevación

15,20 tm

Hasta 15,2 tm

Alcance máximo

18,90 m

Hasta 18,90 m con pluma

Rotación

390°

Rotación 390° con cremallera y piñón

Mercado

F165A e-active

Especificaciones Tecnologías suministradas Opcional Galería Alcance hidráulico Descargas

Busca un concesionario Contacta con nosotros

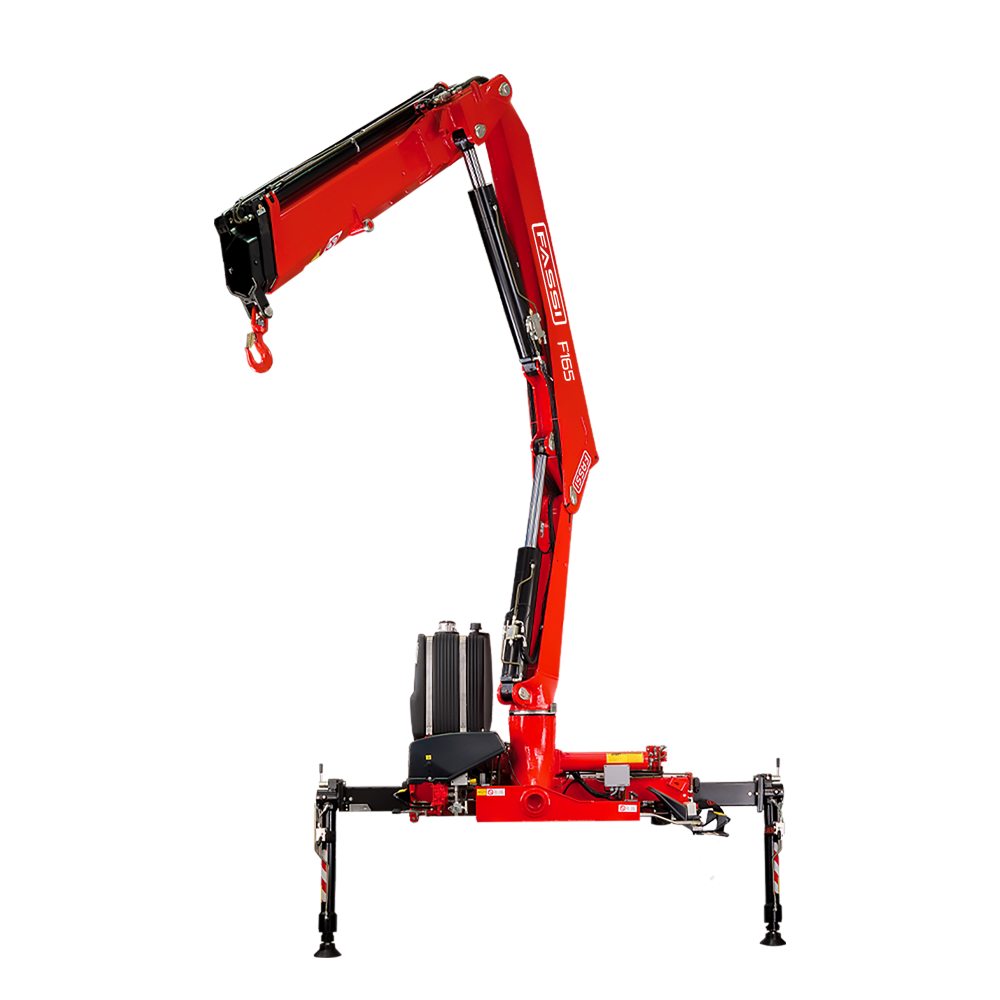

F165A e-active

La Fassi F165A.0 e-active representa el equilibrio perfecto entre compacidad y rendimiento, diseñada para aplicaciones que requieren agilidad y fiabilidad sin concesiones. Con una capacidad de carga de hasta 15,2 tm y un alcance hidráulico de 18,90 m con jib, esta grúa garantiza la eficiencia operativa en una amplia gama de entornos de trabajo.

Equipada con la unidad de control FX500, el banco distribuidor digital D850 y la unidad de radiomando remoto RCH/RCS, proporciona al operario la máxima precisión y facilidad de uso.

La versión e-active (.0), sin articulación, integra el dispositivo XP para aumentar la capacidad de carga en condiciones exigentes. El sistema de rotación de 390° con cremallera y piñón garantiza maniobras suaves y fiables, incluso en espacios reducidos.

Especificaciones del modelo

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F165A.0.21*	155	15,80	6,35	1,80	390	21,5	31	40	90	1680	2390	824	2205
F165A.0.22*	147	14,98	8,30	3,70	390	21,5	31	40	90	1820	2390	827	2205
F165A.0.23*	141	14,37	10,40	5,70	390	21,5	31	40	90	1960	2390	827	2205
F165A.0.24*	137	13,97	12,55	7,80	390	21,5	31	40	90	2080	2420	827	2205
F165A.0.25*	134	13,66	14,70	9,85	390	21,5	31	40	90	2175	2450	963	2205
F165AC.0.22	149	15,19	6,60	2,85	390	21,5	31	40	90	1765	2400	827	2205
F165AC.0.23*	144	14,68	8,65	4,85	390	21,5	31	40	90	1905	2400	827	2205
F165AC.0.24*	141	14,37	10,85	6,90	390	21,5	31	40	90	2030	2465	827	2205
F165AC.0.25	139	14,17	13,00	9,00	390	21,5	31	40	90	2120	2490	963	2205
F165A.0.22/L102	147	14,98	14,85	7,30	390	21,5	31	40	90	2140	2480	960	2205
F165A.0.23/L102	141	14,37	16,85	9,25	390	21,5	31	40	90	2280	2480	960	2205
F165A.0.24/L102*	137	13,97	18,90	11,35	390	21,5	31	40	90	2400	2480	960	2205
F165AC.0.23/L102	144	15,19	15,15	8,40	390	21,5	31	40	90	2225	2480	960	2205

lbs/ft	lbs.ft	ft	ft	°	lbs.ft	psi	gpm	gal	lbs	ft	ft	ft
F165A.0.21	114281	20’10”	5’10”	390	15862	4500	10	24	3703	7’10”	2’8″	7’2″
F165A.0.22	108350	27’2″	12’1″	390	15862	4500	10	24	4012	7’10”	2’8″	7’2″
F165A.0.23	103938	34’1″	18’8″	390	15862	4500	10	24	4321	7’10”	2’8″	7’2″
F165A.0.24	101045	41’2″	25’7″	390	15862	4500	10	24	4585	7’11”	2’8″	7’2″
F165A.0.25	98803	48’2″	32’3″	390	15862	4500	10	24	4795	8’0″	3’1″	7’2″
F165AC.0.22*	109869	21’7″	9’4″	390	15862	4500	10	24	3891	7’10”	2’8″	7’2″
F165AC.0.23	106180	28’4″	15’10”	390	15862	4500	10	24	4199	7’10”	2’8″	7’2″
F165AC.0.24	103938	35’7″	22’7″	390	15862	4500	10	24	4475	8’1″	2’8″	7’2″
F165AC.0.25*	102492	42’7″	29’6″	390	15862	4500	10	24	4673	8’2″	3’1″	7’2″
F165A.0.22/L102*	108350	48’8″	23’11”	390	15862	4500	10	24	4717	8’1″	3’1″	7’2″
F165A.0.23/L102*	103938	55’3″	30’4″	390	15862	4500	10	24	5026	8’1″	3’1″	7’2″
F165A.0.24/L102	101045	62’0″	37’2″	390	15862	4500	10	24	5291	8’1″	3’1″	7’2″
F165AC.0.22/L102*	109869	49’8″	27’6″	390	15862	4500	10	24	4717	8’1″	3’1″	7’2″
F165AC.0.23/L102*	109869	21’7″	21’7″	390	15862	4500	10	24	4905	8’1″	3’1″	7’2″

* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus

Leyenda

Altura de la grúa

Capacidad de elevación

Capacidad del depósito de aceite

Par de motor rotacional (lbs)

Par de rotación (mt)

Extensión hidráulica

Ancho de montaje

Ancho de grúa

Máximo Alcance Hidráulico

Peso de la grúa

Caudal de la bomba (gpm)

Caudal de la bomba (l/min)

Caudal (gpm)

Caudal de la bomba (l/min)

Presión de Trabajo (MPA)

Presión de trabajo (psi)

Rotación

Fortalezas

D850 – Digital Multifunction Distributor Bank

Distribuidor hidráulico multifunción digital con sistema antisaturación “flow sharing”, que gestiona proporcionalmente la cantidad de aceite que debe enviarse a las distintas funciones que se utilizan al mismo tiempo para garantizar la perfecta multifuncionalidad del distribuidor.

RCH/RCS – Radio Remote Control

Radiocomando digital de nueva generación que se acopla exclusivamente al producto Fassi, con una amplia pantalla gráfica, para el control a distancia de las funciones de la grúa y, previa petición, también de los estabilizadores y de las opciones en el vehículo. Búsqueda automática de la mejor frecuencia disponible entre las seleccionables y comunicación bidireccional que permite una continua interacción entre operador y grúa.

FX500 – Fassi Electronic Control

Exclusivo sistema de control electrónico de las condiciones de carga de la grúa, de las prolongas hidráulicas y manuales y del cabrestante. Gestiona el momento de elevación dando la posibilidad de activar distintas zonas de trabajo respecto a las condiciones de estabilidad de la unidad vehículo/grúa. Además, transmite y registra los datos de trabajo.

CPM – Crane Position Monitoring

Sistema de control que verifica el recogido completo de los soportes de las extensiones laterales de los estabilizadores tanto en la versión manual como hidráulica. Acoplable al sistema de comprobación de altura de la grúa en reposo en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, instalable en el salpicadero de la cabina del vehículo.

FS – Flow Sharing

Sistema digital antisaturación desarrollado por Fassi que, mediante un software específico, hace confluir el aceite enviado por la bomba de un modo exactamente proporcional a todas las funciones de la grúa activadas mediante mando de radio, garantizando una perfecta multifuncionalidad y un control excepcional del movimiento de la carga aplicada.

MPES – Multi Power Extension System

Original sistema Fassi para obtener una excepcional velocidad en la salida y la retracción de los brazos extensibles, constituido por una serie de cilindros independientes de igual potencia, conectados hidráulicamente entre sí en serie. Anclaje especial independiente de los cilindros de extensión para garantizar elevadas prestaciones verticales.

XP – Extra Power

Sistema Fassi que activa una reserva de potencia en las situaciones más comprometidas y difíciles, exactamente cuando es necesario, reduciendo proporcionalmente la velocidad de los movimientos de la grúa sujetos a la dinámica (brazos de elevación y rotación), pero incrementando al mismo tiempo las capacidades de elevación.

UHSS – Ultra High Stregth Steel

Se utilizan aceros de ultra alta resistencia para la fabricación de importantes componentes estructurales de las grúas Fassi. Estos poseen un elevadísimo límite elástico, incrementan la resistencia estructural de los componentes y disminuyen al mismo tiempo el peso total de la grúa en beneficio de la carga residual del vehículo con grúa instalada que resultará incrementada.

FWD – Fewer Welds Design

Cuanto más se reduce la presencia de soldaduras en la estructura, más resistente será la estructura. Los componentes estructurales, constituidos por acero plegado con una placa de cierre soldada, en lugar de estructuras compuestas con soldaduras en los cuatro lados o estructuras monolíticas como los brazos secundarios y los brazos extensibles, realizados con única soldadura, garantizan una elasticidad equilibrada bajo la carga y una resistencia ideal al esfuerzo.

CQ – Cast Quality

Fassi utiliza desde hace 35 años componentes en fusión con altas características mecánicas en distintos e importantes componentes estructurales como la parte inferior (piñón) y el cabezal de la columna, el soporte de la columna, los cabezales de las barras y de los cilindros, las bielas y otros componentes menores: menos soldaduras, más resistencia al esfuerzo.

RPS – Rack and Pinion System

Sistema de rotación exclusivo Fassi compuesto por cremallera y piñón, donde el raíl guía de la cremallera es autocentrante por gravedad. Por consiguiente el raíl no requiere ninguna regulación externa. Los cojinetes de rotación de tecnopolímero, material antidesgaste y con características de baja fricción, permiten obtener potencias de rotación muy elevadas.

MOL – Manual Outriggers Lock

Sistema de control que indica el correcto bloqueo de los pernos de bloqueo de los soportes de las extensiones laterales de los estabilizadores de tipo manual en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, que se instala en el tablero de la cabina del vehículo.

FSC – Fassi Stability Control

Sistema Fassi exclusivo con control continuo para garantizar las condiciones ideales de uso de la grúa, manteniendo la estabilidad total del vehículo, en función de la extensión de los estabilizadores laterales. Se suministra en 3 variantes: L (baja), M (media) y S (super), que se diferencian en sus características de equipamiento y funcionamiento según la combinación con los equipamientos de los distintos modelos de grúa.

Opcional

XF – Extra Fast

Sistema Fassi que, mediante válvulas de bloqueo hidrodirigidas específicas para el acoplamiento a distribuidores multifunción, permite accionamientos fluidos, progresivos y precisos, una óptima sensibilidad de accionamiento, un menor calentamiento del aceite hidráulico y velocidades operativas superiores.

D900 – Digital Multifunction Distributor Bank

Distribuidor hidráulico compensado multifunción digital de alta capacidad, con sistema antisaturación “flow sharing”, que garantiza una multifuncionalidad superlativa. Acoplado al sistema Fassi XF (Extra Fast) garantiza una extraordinaria fluidez y rapidez de acción.

ME – Manual Extension

Sistema estudiado, desarrollado y patentado por Fassi que, acoplado a sus propios sistemas electrónicos FX500 y FX800, y usando un software específico, decide si la carga aplicada a la prolonga puede o no puede ser levantada respecto a las cargas previstas. El sistema también puede proporcionar la cuantificación del peso que se intenta levantar.

OTC – Oil Temperature Control

Es el dispositivo termorregulador de control electrónico de la temperatura del aceite. Gracias a la interconexión del sensor de temperatura analógico situado dentro del radiador de aceite con la lógica electrónica a bordo de la grúa, mantiene la óptima temperatura de los circuitos oleodinámicos incluso en las condiciones de utilización de la grúa más estresantes. El valor de la temperatura existente aparece en las pantallas de la botonera del radiocomando y del panel del usuario.

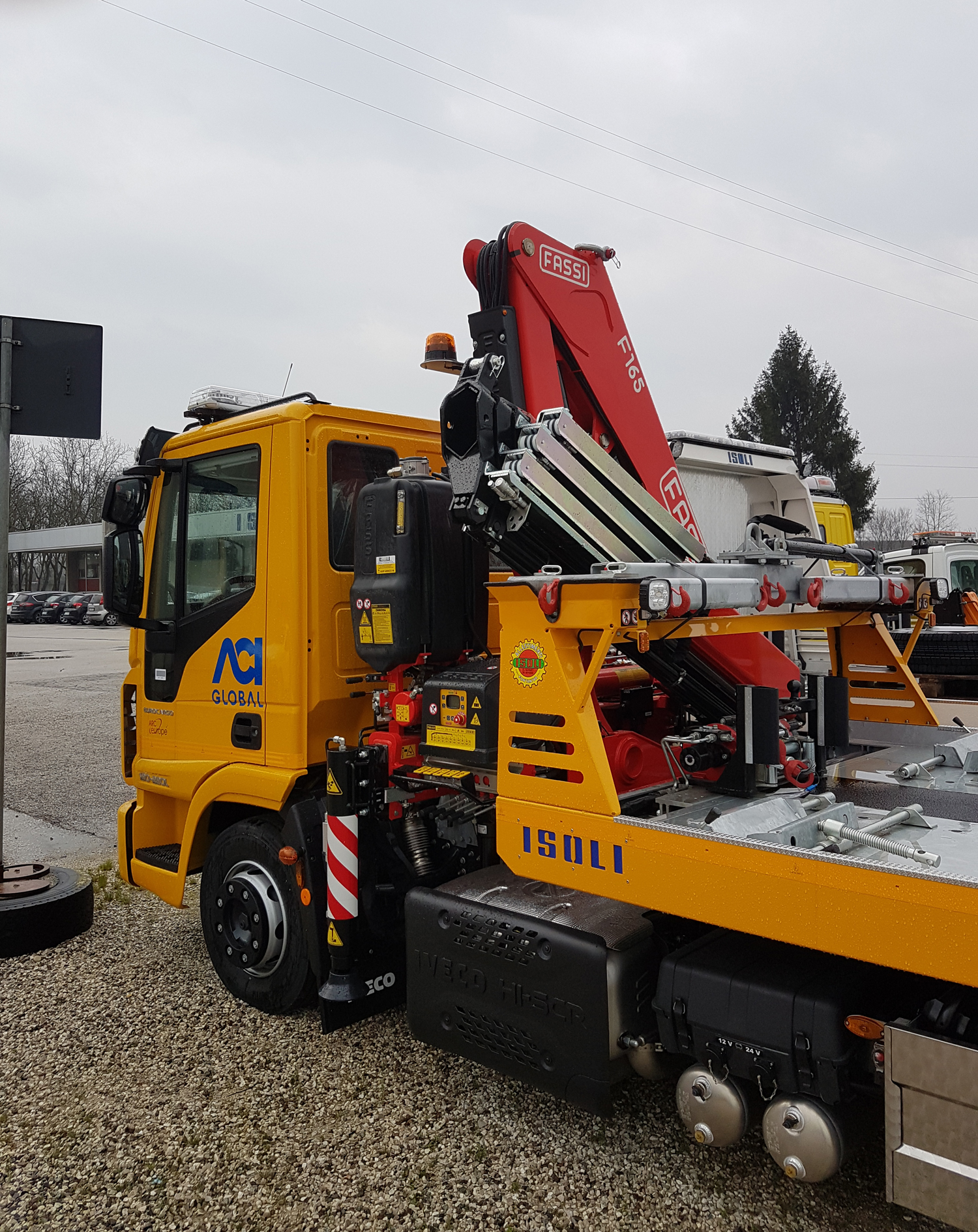

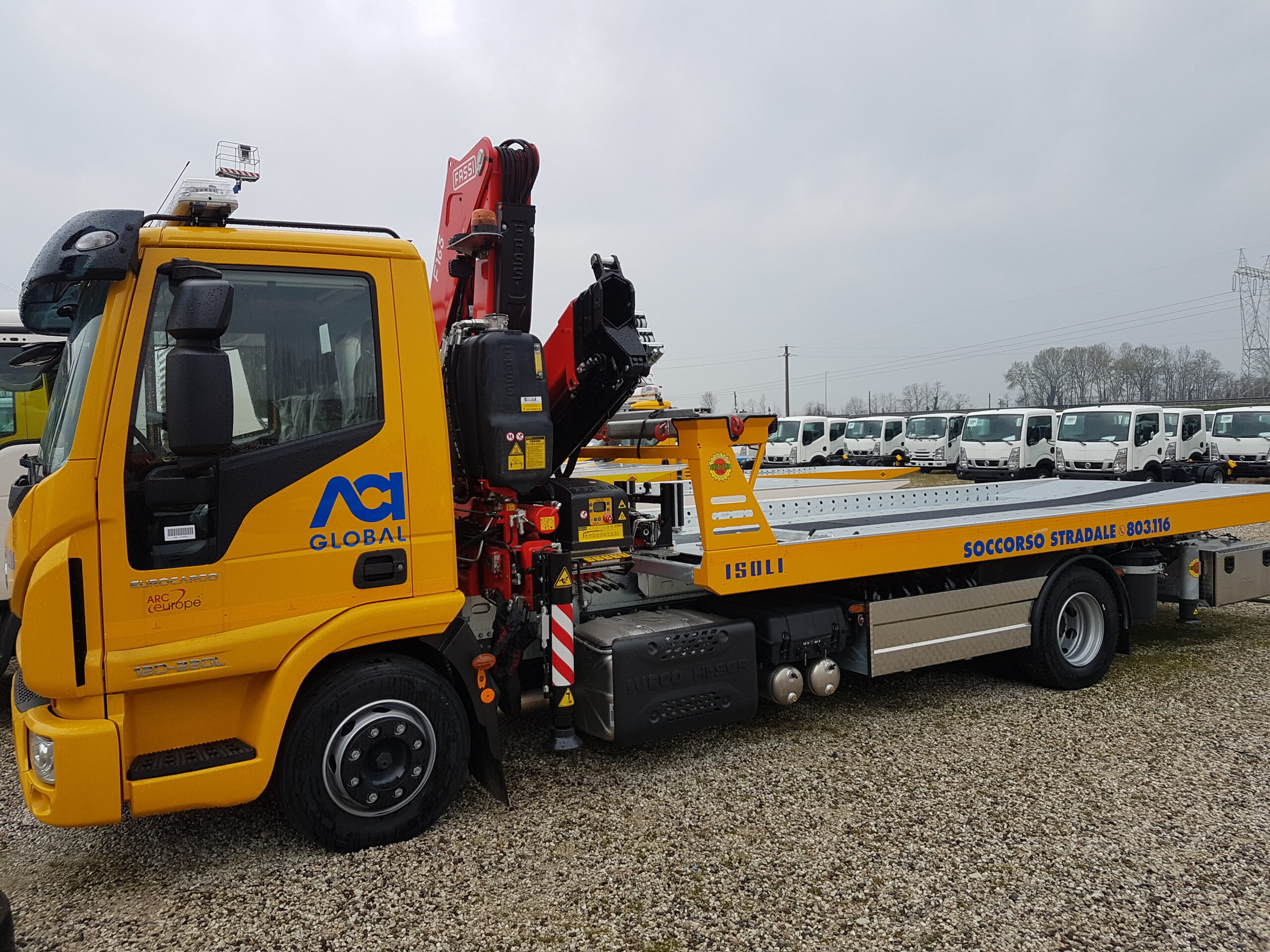

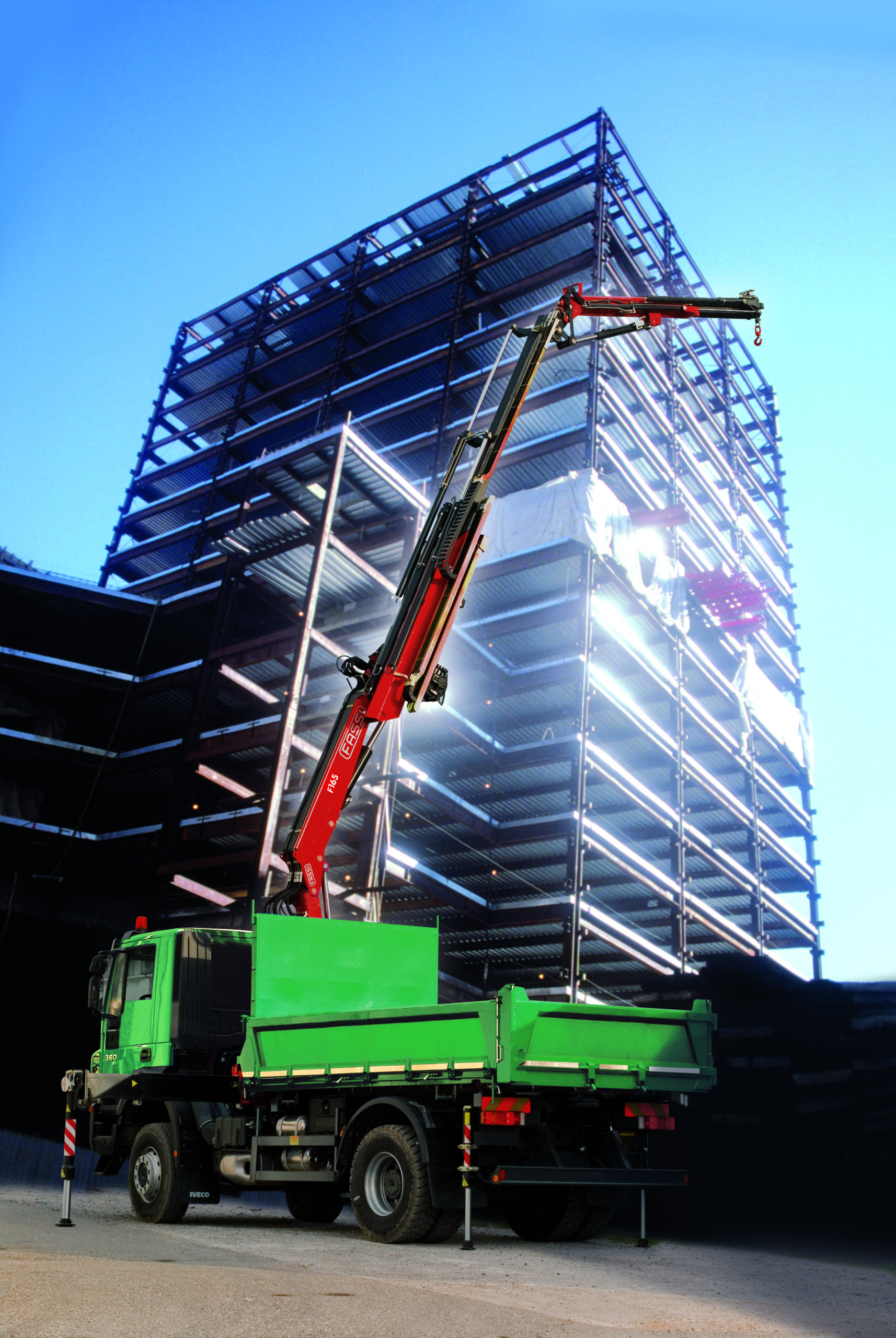

Fotos

Área de descarga

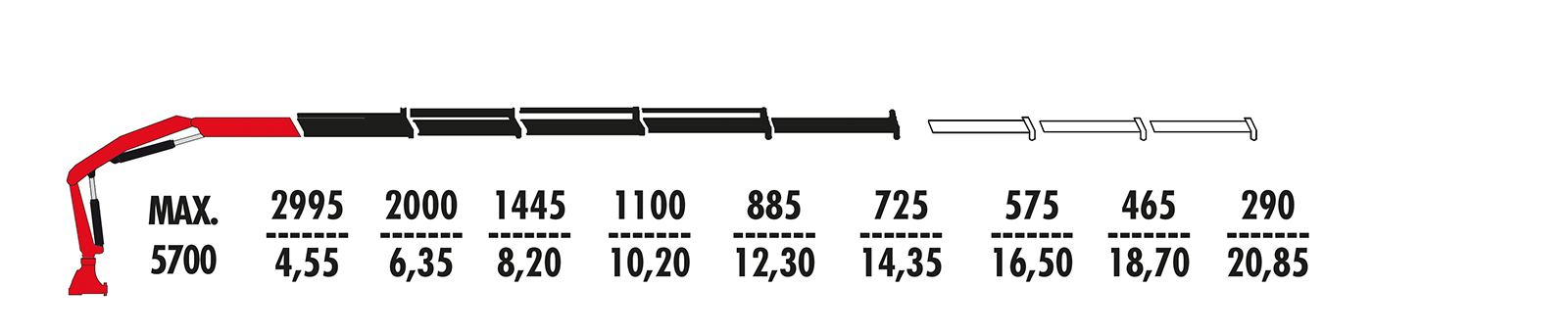

Alcance hidráulico máximo

F165A.0.25

Descarga la hoja completa donde encontrarás todas las versiones y configuraciones.

Hoja de descarga

¿Quieres saber más sobre el
F165A e-active

Descarga el folleto donde encontrarás toda la información.

Descargar folleto (2 archivos)
