Grúas ligeras

F150A e-dynamic

Capacidad de elevación

15,00 tm

Hasta 15 tm

Alcance máximo

14,70 m

Hasta 14,70 m

Rotación

416°

Rotación 416° con cremallera y piñón

Mercado

F150A e-dynamic

Especificaciones Tecnologías suministradas Opcional Alcance hidráulico Descargas

Busca un concesionario Contacta con nosotros

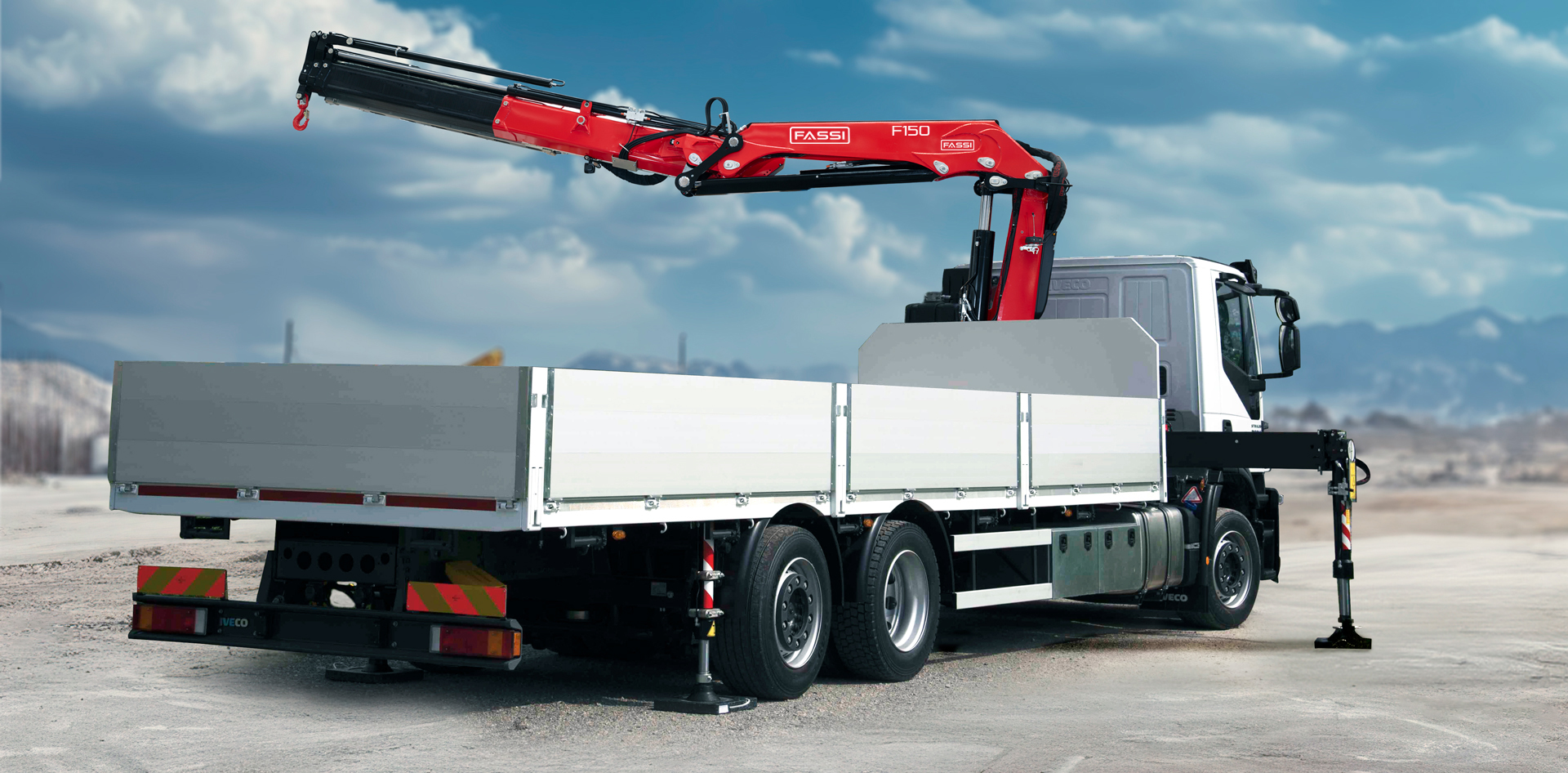

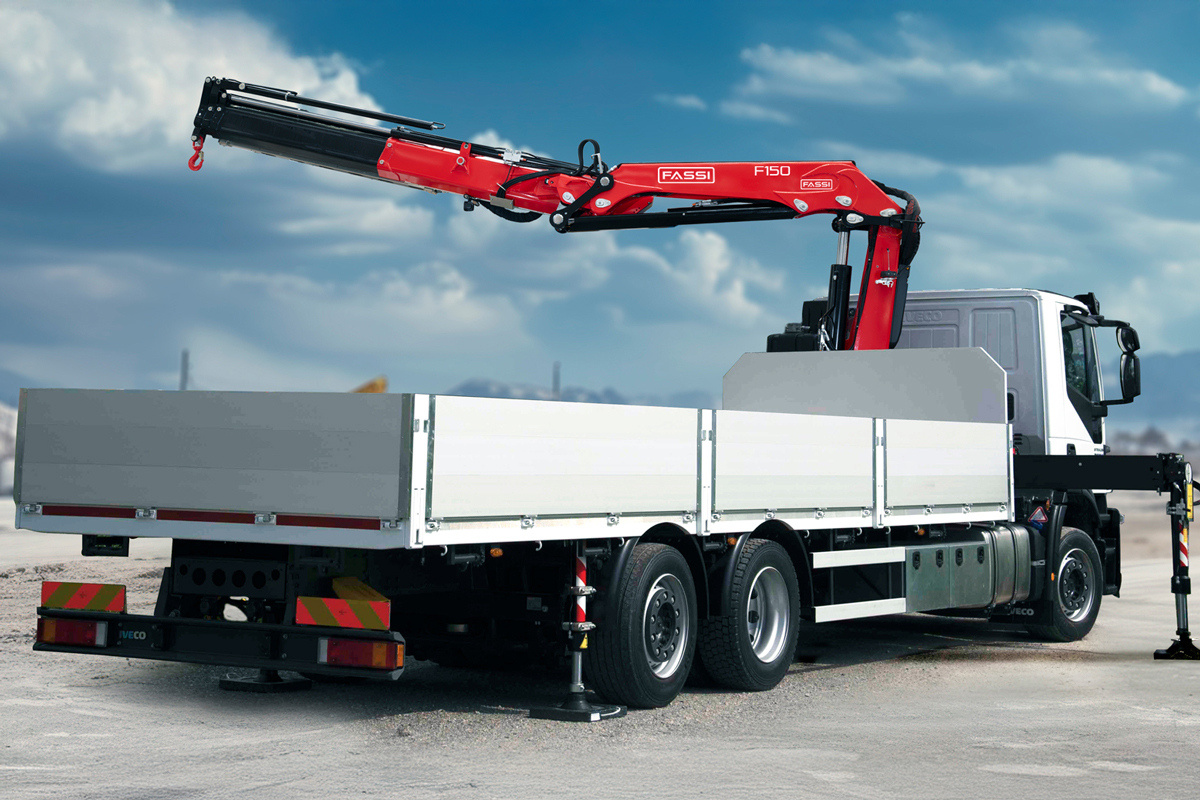

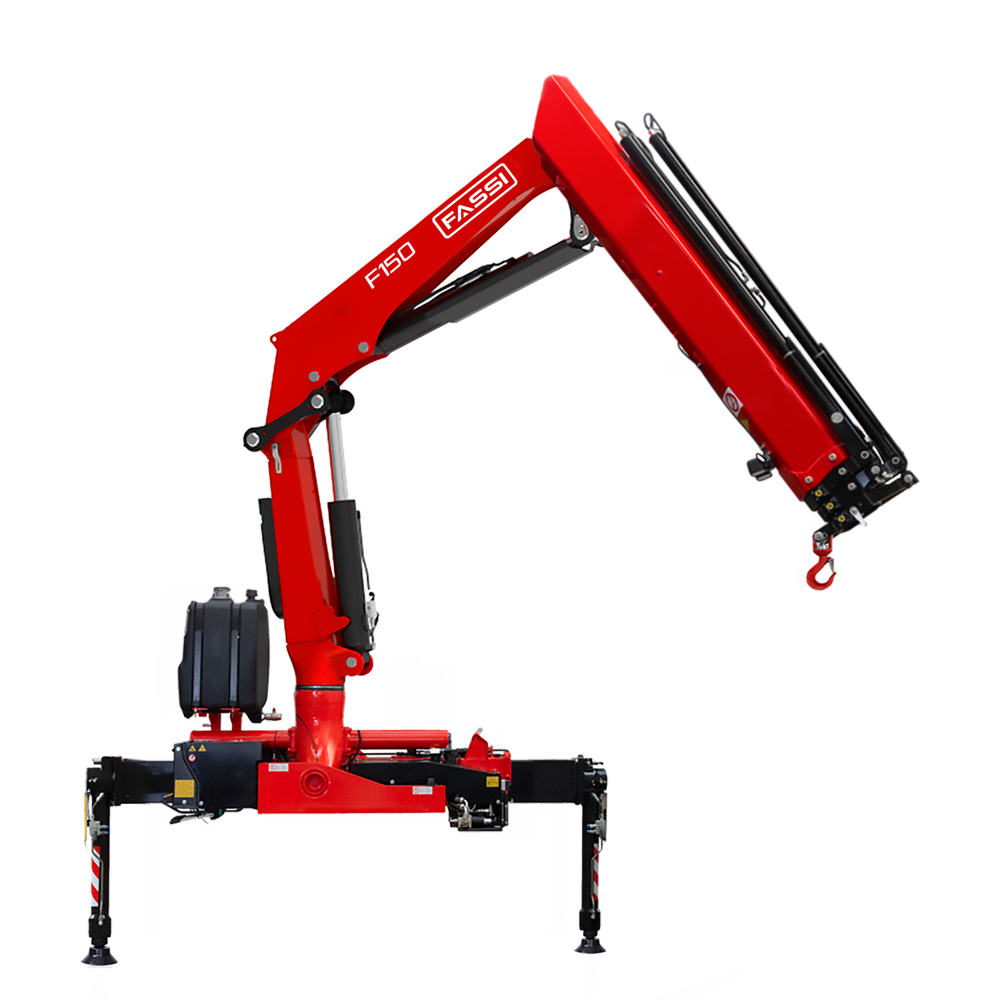

F150A e-dynamic

La Fassi F150A.2 e-dynamic está diseñada para combinar potencia y compacidad, con una capacidad de carga de hasta 15 tm y un alcance máximo de 14,70 m. Con unas dimensiones reducidas, se adapta fácilmente a distintas instalaciones manteniendo un alto rendimiento operativo.

El equipamiento electrónico e hidráulico incluye la unidad de control FX500, el banco distribuidor digital D850 y la unidad de radiomando remoto RCH/RCS, que garantizan un uso intuitivo, preciso y seguro en todas las fases de trabajo.

En la versión e-dynamic (.2), la grúa integra el sistema de doble articulación ProLink, que mejora la geometría de elevación y amplía las posibilidades operativas. El dispositivo XP y el sistema de rotación de 416° con cremallera y piñón completan un paquete tecnológico que garantiza fiabilidad, suavidad y funcionamiento continuo.

Especificaciones del modelo

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F150A.2.22	140	14,27	8,15	3,80	416	21,50	34,0	50	90	1925	2495	845	2275
F150A.2.23	136	13,86	10,30	5,85	416	21,50	34,0	50	90	2025	2495	845	2275
F150A.2.24	131	13,35	12,50	8,00	416	21,50	34,0	50	90	2175	2495	845	2275
F150A.2.25	127	12,95	14,70	10,10	416	21,50	34,0	50	90	2275	2495	940	2275
F150AC.2.22	141	14,37	6,40	2,80	416	21,50	34,0	50	90	1875	2495	835	2275
F150AC.2.23	139	14,17	8,55	4,90	416	21,50	34,0	50	90	1975	2495	835	2275
F150AC.2.24	136	13,86	10,75	7,00	416	21,50	34,0	50	90	2125	2495	845	2275
F150AC.2.25	134	13,66	12,95	9,10	416	21,50	34,0	50	90	2225	2495	940	2275

Leyenda

Altura de la grúa

Capacidad de elevación

Capacidad del depósito de aceite

Par de motor rotacional (lbs)

Par de rotación (mt)

Extensión hidráulica

Ancho de montaje

Ancho de grúa

Máximo Alcance Hidráulico

Peso de la grúa

Caudal de la bomba (gpm)

Caudal de la bomba (l/min)

Caudal (gpm)

Caudal de la bomba (l/min)

Presión de Trabajo (MPA)

Presión de trabajo (psi)

Rotación

Fortalezas

D850 – Digital Multifunction Distributor Bank

Distribuidor hidráulico multifunción digital con sistema antisaturación “flow sharing”, que gestiona proporcionalmente la cantidad de aceite que debe enviarse a las distintas funciones que se utilizan al mismo tiempo para garantizar la perfecta multifuncionalidad del distribuidor.

RCH/RCS – Radio Remote Control

Radiocomando digital de nueva generación que se acopla exclusivamente al producto Fassi, con una amplia pantalla gráfica, para el control a distancia de las funciones de la grúa y, previa petición, también de los estabilizadores y de las opciones en el vehículo. Búsqueda automática de la mejor frecuencia disponible entre las seleccionables y comunicación bidireccional que permite una continua interacción entre operador y grúa.

FX500 – Fassi Electronic Control

Exclusivo sistema de control electrónico de las condiciones de carga de la grúa, de las prolongas hidráulicas y manuales y del cabrestante. Gestiona el momento de elevación dando la posibilidad de activar distintas zonas de trabajo respecto a las condiciones de estabilidad de la unidad vehículo/grúa. Además, transmite y registra los datos de trabajo.

CPM – Crane Position Monitoring

Sistema de control que verifica el recogido completo de los soportes de las extensiones laterales de los estabilizadores tanto en la versión manual como hidráulica. Acoplable al sistema de comprobación de altura de la grúa en reposo en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, instalable en el salpicadero de la cabina del vehículo.

MPES – Multi Power Extension System

Original sistema Fassi para obtener una excepcional velocidad en la salida y la retracción de los brazos extensibles, constituido por una serie de cilindros independientes de igual potencia, conectados hidráulicamente entre sí en serie. Anclaje especial independiente de los cilindros de extensión para garantizar elevadas prestaciones verticales.

XP – Extra Power

Sistema Fassi que activa una reserva de potencia en las situaciones más comprometidas y difíciles, exactamente cuando es necesario, reduciendo proporcionalmente la velocidad de los movimientos de la grúa sujetos a la dinámica (brazos de elevación y rotación), pero incrementando al mismo tiempo las capacidades de elevación.

PROLINK – Progressive Link

Exclusivo sistema Fassi realizado mediante la utilización de un cilindro secundario más largo acoplado a un sistema de bielas particular que permite aumentar el ángulo de trabajo sobre la línea horizontal de 10 a 15 grados en función de los modelos, garantizando también en esa configuración las prestaciones de placa. Se aplica también en los cilindros de articulación del jib, con un incremento del ángulo de trabajo del jib por encima de la línea horizontal de 10 a 20 grados.

UHSS – Ultra High Stregth Steel

Se utilizan aceros de ultra alta resistencia para la fabricación de importantes componentes estructurales de las grúas Fassi. Estos poseen un elevadísimo límite elástico, incrementan la resistencia estructural de los componentes y disminuyen al mismo tiempo el peso total de la grúa en beneficio de la carga residual del vehículo con grúa instalada que resultará incrementada.

FWD – Fewer Welds Design

Cuanto más se reduce la presencia de soldaduras en la estructura, más resistente será la estructura. Los componentes estructurales, constituidos por acero plegado con una placa de cierre soldada, en lugar de estructuras compuestas con soldaduras en los cuatro lados o estructuras monolíticas como los brazos secundarios y los brazos extensibles, realizados con única soldadura, garantizan una elasticidad equilibrada bajo la carga y una resistencia ideal al esfuerzo.

CQ – Cast Quality

Fassi utiliza desde hace 35 años componentes en fusión con altas características mecánicas en distintos e importantes componentes estructurales como la parte inferior (piñón) y el cabezal de la columna, el soporte de la columna, los cabezales de las barras y de los cilindros, las bielas y otros componentes menores: menos soldaduras, más resistencia al esfuerzo.

RPS – Rack and Pinion System

Sistema de rotación exclusivo Fassi compuesto por cremallera y piñón, donde el raíl guía de la cremallera es autocentrante por gravedad. Por consiguiente el raíl no requiere ninguna regulación externa. Los cojinetes de rotación de tecnopolímero, material antidesgaste y con características de baja fricción, permiten obtener potencias de rotación muy elevadas.

MOL – Manual Outriggers Lock

Sistema de control que indica el correcto bloqueo de los pernos de bloqueo de los soportes de las extensiones laterales de los estabilizadores de tipo manual en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, que se instala en el tablero de la cabina del vehículo.

FSC – Fassi Stability Control

Sistema Fassi exclusivo con control continuo para garantizar las condiciones ideales de uso de la grúa, manteniendo la estabilidad total del vehículo, en función de la extensión de los estabilizadores laterales. Se suministra en 3 variantes: L (baja), M (media) y S (super), que se diferencian en sus características de equipamiento y funcionamiento según la combinación con los equipamientos de los distintos modelos de grúa.

Opcional

D900 – Digital Multifunction Distributor Bank

Distribuidor hidráulico compensado multifunción digital de alta capacidad, con sistema antisaturación “flow sharing”, que garantiza una multifuncionalidad superlativa. Acoplado al sistema Fassi XF (Extra Fast) garantiza una extraordinaria fluidez y rapidez de acción.

ME – Manual Extension

Sistema estudiado, desarrollado y patentado por Fassi que, acoplado a sus propios sistemas electrónicos FX500 y FX800, y usando un software específico, decide si la carga aplicada a la prolonga puede o no puede ser levantada respecto a las cargas previstas. El sistema también puede proporcionar la cuantificación del peso que se intenta levantar.

OTC – Oil Temperature Control

Es el dispositivo termorregulador de control electrónico de la temperatura del aceite. Gracias a la interconexión del sensor de temperatura analógico situado dentro del radiador de aceite con la lógica electrónica a bordo de la grúa, mantiene la óptima temperatura de los circuitos oleodinámicos incluso en las condiciones de utilización de la grúa más estresantes. El valor de la temperatura existente aparece en las pantallas de la botonera del radiocomando y del panel del usuario.

GAS – Grab Automatic Shake

Sistema de sacudimiento automático y regulable de la benna, que permite el vaciado gradual trabajando con el radiomando. La gradación de la operación también se consigue con velocidad elevada a través de un control automático de los movimientos de abertura y cierre de la benna. La eficacia del sistema también está garantizada en caso de maniobras múltiples y no es influenciada por el Flow Sharing o la dinámica.

OHT – Outrigger Hydraulic Tilt

Sistema de rotación de los cilindros orientables hidráulicamente obtenido con servomotor hidráulico o con servocilindro hidráulico. Operando en una llave de exclusión que desvía el flujo del aceite del estabilizador al actuador, consiente al operador una movilización controlada del cilindro, sin la necesidad de aplicar fuerza.

Área de descarga

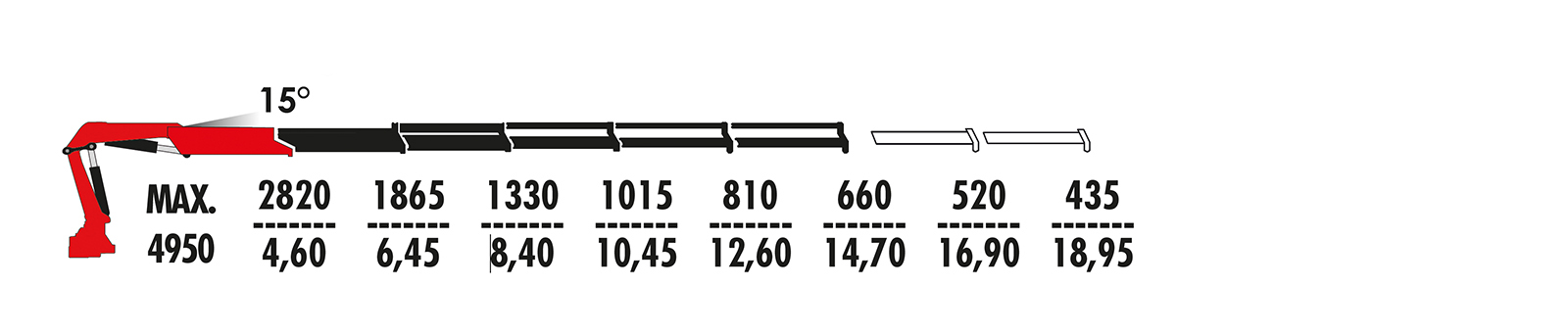

Alcance hidráulico máximo

F150A.2.25

Descarga la hoja completa donde encontrarás todas las versiones y configuraciones.

Hoja de descarga

¿Quieres saber más sobre el
F150A e-dynamic

Descarga el folleto donde encontrarás toda la información.

Descargar folleto (1 archivos)
