F115A Active

La F115A.0 active es una grúa compacta y de alto rendimiento, con un momento de elevación máximo de 11,6 tm y un alcance hidráulico de hasta 16,50 m con jib, lo que la convierte en una solución ideal para aplicaciones versátiles y exigentes. Sus dimensiones optimizadas permiten una fácil instalación en la plataforma del camión, garantizando la máxima eficacia en el espacio disponible.

El equipamiento incluye la unidad de control FX500 y el banco distribuidor segmentado Hydrocontrol HC/D4, que confirman la fiabilidad y la precisión operativa típicas de las grúas Fassi.

El sistema de rotación de 390° con cremallera y piñón completa un perfil técnico que combina practicidad y resistencia. Una grúa que representa el equilibrio ideal entre rendimiento, compacidad y facilidad de uso.

Especificaciones del modelo

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F115A.0.21*	114	11,62	6,25	1,95	390	17,60	30,50	30	90	1390	2305	805	2205
F115A.0.22*	109	11,11	8,10	3,70	390	17,60	30,50	30	90	1520	2305	805	2205
F115A.0.23*	105	10,70	10,15	5,70	390	17,60	30,50	30	90	1640	2305	805	2205
F115A.0.24*	103	10,50	12,30	7,75	390	17,60	30,50	30	90	1760	2370	805	2205
F115AC.0.22*	104	10,60	6,30	2,85	390	17,60	30,50	30	90	1450	2305	805	2205
F115AC.0.23	102	10,40	8,35	4,85	390	17,60	30,50	30	90	1575	2305	805	2205
F115AC.0.24*	98	9,99	10,50	6,95	390	17,60	30,50	30	90	1720	2370	805	2205
F115A.0.22/L102*	109	11,11	14,50	7,30	390	17,60	30,50	30	90	1835	2450	920	2205
F115A.0.23/L102*	105	10,70	16,50	9,30	390	17,60	30,50	30	90	1955	2450	920	2205

lbs/ft	lbs.ft	ft	ft	°	lbs.ft	psi	gpm	gal	lbs	ft	ft	ft
F115A.0.21*	83763	20’6”	6’5”	390	12981	4424	8	24	3064	7’7”	2’8”	7’3”
F115A.0.22*	80328	26’7”	12’2”	390	12981	4424	8	24	3351	7’7”	2’8”	7’3”
F115A.0.23*	77650	33’4”	18’8”	390	12981	4424	8	24	3651	7’7”	2’8”	7’3”
F115A.0.24*	75833	40’4”	25’5”	390	12981	4424	8	24	3880	7’9”	2’8”	7’3”
F115AC.0.22*	76698	20’8”	9’4”	390	12981	4424	8	24	3197	7’7”	2’8”	7’3”
F115AC.0.23	75053	27’5”	15’11”	390	12981	4424	8	24	3472	7’7”	2’8”	7’3”
F115AC.0.24*	72126	34’5”	22’10”	390	12981	4424	8	24	3792	7’9”	2’8”	7’3”
F115A.0.22/L102*	80328	47’7”	23’11”	390	12981	4424	8	24	4045	8’1”	3’0”	7’3”
F115A.0.23/L102*	77650	54’2”	30’6”	390	12981	4424	8	24	4310	8’1”	3’0”	7’3”

* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus

Leyenda

Altura de la grúa

Capacidad de elevación

Capacidad del depósito de aceite

Par de motor rotacional (lbs)

Par de rotación (mt)

Extensión hidráulica

Ancho de montaje

Ancho de grúa

Máximo Alcance Hidráulico

Peso de la grúa

Caudal de la bomba (gpm)

Caudal de la bomba (l/min)

Caudal (gpm)

Caudal de la bomba (l/min)

Presión de Trabajo (MPA)

Presión de trabajo (psi)

Rotación

Fortalezas

FX500 – Fassi Electronic Control

Exclusivo sistema de control electrónico de las condiciones de carga de la grúa, de las prolongas hidráulicas y manuales y del cabrestante. Gestiona el momento de elevación dando la posibilidad de activar distintas zonas de trabajo respecto a las condiciones de estabilidad de la unidad vehículo/grúa. Además, transmite y registra los datos de trabajo.

CPM – Crane Position Monitoring

Sistema de control que verifica el recogido completo de los soportes de las extensiones laterales de los estabilizadores tanto en la versión manual como hidráulica. Acoplable al sistema de comprobación de altura de la grúa en reposo en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, instalable en el salpicadero de la cabina del vehículo.

MPES – Multi Power Extension System

Original sistema Fassi para obtener una excepcional velocidad en la salida y la retracción de los brazos extensibles, constituido por una serie de cilindros independientes de igual potencia, conectados hidráulicamente entre sí en serie. Anclaje especial independiente de los cilindros de extensión para garantizar elevadas prestaciones verticales.

UHSS – Ultra High Stregth Steel

Se utilizan aceros de ultra alta resistencia para la fabricación de importantes componentes estructurales de las grúas Fassi. Estos poseen un elevadísimo límite elástico, incrementan la resistencia estructural de los componentes y disminuyen al mismo tiempo el peso total de la grúa en beneficio de la carga residual del vehículo con grúa instalada que resultará incrementada.

FWD – Fewer Welds Design

Cuanto más se reduce la presencia de soldaduras en la estructura, más resistente será la estructura. Los componentes estructurales, constituidos por acero plegado con una placa de cierre soldada, en lugar de estructuras compuestas con soldaduras en los cuatro lados o estructuras monolíticas como los brazos secundarios y los brazos extensibles, realizados con única soldadura, garantizan una elasticidad equilibrada bajo la carga y una resistencia ideal al esfuerzo.

CQ – Cast Quality

Fassi utiliza desde hace 35 años componentes en fusión con altas características mecánicas en distintos e importantes componentes estructurales como la parte inferior (piñón) y el cabezal de la columna, el soporte de la columna, los cabezales de las barras y de los cilindros, las bielas y otros componentes menores: menos soldaduras, más resistencia al esfuerzo.

RPS – Rack and Pinion System

Sistema de rotación exclusivo Fassi compuesto por cremallera y piñón, donde el raíl guía de la cremallera es autocentrante por gravedad. Por consiguiente el raíl no requiere ninguna regulación externa. Los cojinetes de rotación de tecnopolímero, material antidesgaste y con características de baja fricción, permiten obtener potencias de rotación muy elevadas.

MOL – Manual Outriggers Lock

Sistema de control que indica el correcto bloqueo de los pernos de bloqueo de los soportes de las extensiones laterales de los estabilizadores de tipo manual en posición de transporte, viene completado con un pequeño panel de señalización con alarma visual y acústico, que se instala en el tablero de la cabina del vehículo.

FSC – Fassi Stability Control

Sistema Fassi exclusivo con control continuo para garantizar las condiciones ideales de uso de la grúa, manteniendo la estabilidad total del vehículo, en función de la extensión de los estabilizadores laterales. Se suministra en 3 variantes: L (baja), M (media) y S (super), que se diferencian en sus características de equipamiento y funcionamiento según la combinación con los equipamientos de los distintos modelos de grúa.

Opcional

D900 – Digital Multifunction Distributor Bank

Distribuidor hidráulico compensado multifunción digital de alta capacidad, con sistema antisaturación “flow sharing”, que garantiza una multifuncionalidad superlativa. Acoplado al sistema Fassi XF (Extra Fast) garantiza una extraordinaria fluidez y rapidez de acción.

ME – Manual Extension

Sistema estudiado, desarrollado y patentado por Fassi que, acoplado a sus propios sistemas electrónicos FX500, FX900 y FX990, y usando un software específico, decide si la carga aplicada a la prolonga puede o no puede ser levantada respecto a las cargas previstas. El sistema también puede proporcionar la cuantificación del peso que se intenta levantar.

OTC – Oil Temperature Control

Es el dispositivo termorregulador de control electrónico de la temperatura del aceite. Gracias a la interconexión del sensor de temperatura analógico situado dentro del radiador de aceite con la lógica electrónica a bordo de la grúa, mantiene la óptima temperatura de los circuitos oleodinámicos incluso en las condiciones de utilización de la grúa más estresantes. El valor de la temperatura existente aparece en las pantallas de la botonera del radiocomando y del panel del usuario.

S800 – Multifunction Distributor Bank

Distribuidor hidráulico multifunción ideal para su aplicación en las grúas de la gama media/pequeña, con ejes calibrados respecto a las características de las distintas funciones de la grúa.

S900 – Multifunction Distributor Bank

Distribuidor hidráulico multifunción compensado “load-sensing” de altas prestaciones con elevadas características de proporcionalidad y multifuncionalidad; todos los movimientos de la grúa resultan perfectamente controlados, proporcionales y dóciles. Ideal para su aplicación en grúas de la gama alta.

Fotos

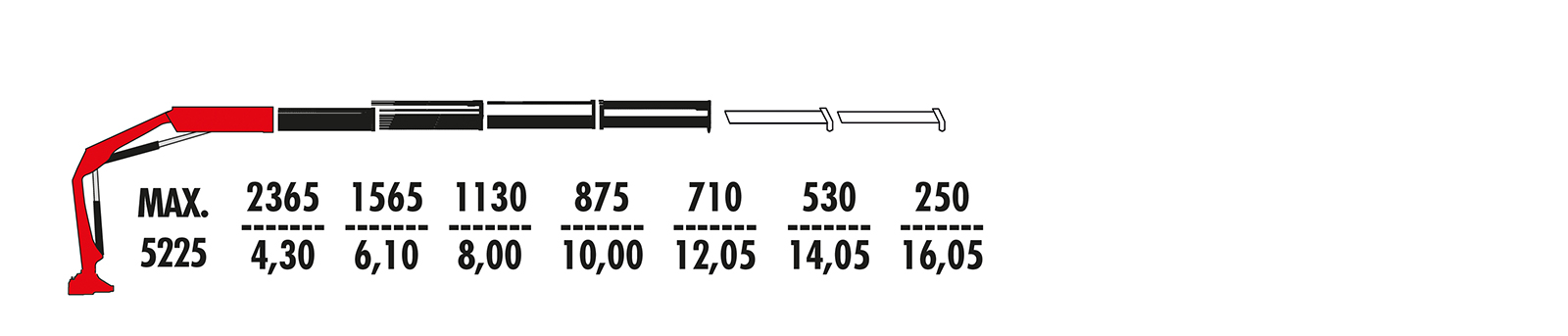

Área de descarga

Alcance hidráulico máximo

F115A.0.24

Descarga la hoja completa donde encontrarás todas las versiones y configuraciones.

Hoja de descarga

¿Quieres saber más sobre el
F115A active

Descarga el folleto donde encontrarás toda la información.

Descargar folleto (2 archivos)
