Leichte Krane
F95B.0
Kapazitätsklasse
9,07 tm
Höchstes Moment 9,07 tm / 89 kNm
Maximale Reichweite
16,55 m
Bis zu 16,55 m mit Ausleger
Rotation
410°
Drehung 410° mit Zahnstange und Ritzel
Markt
Extra CE

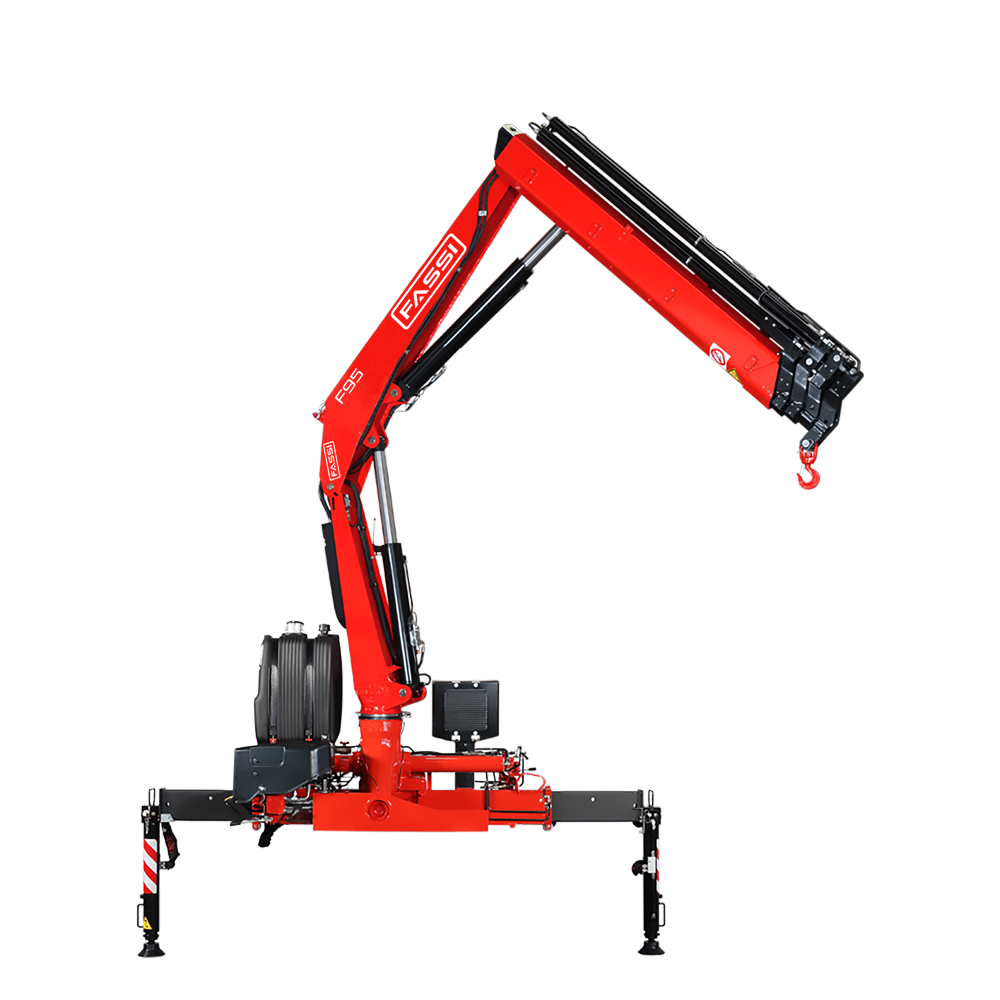

F95B.0

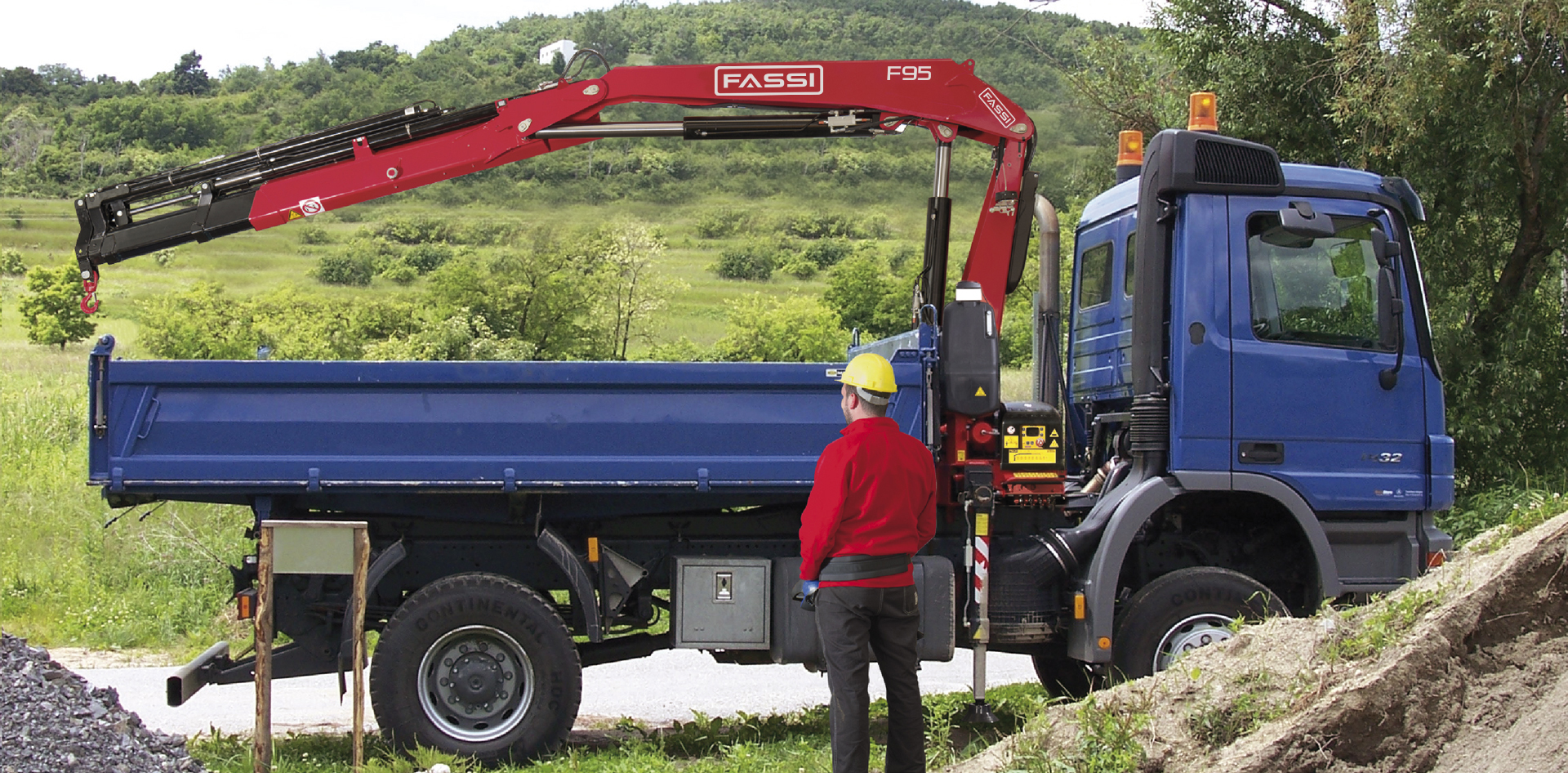

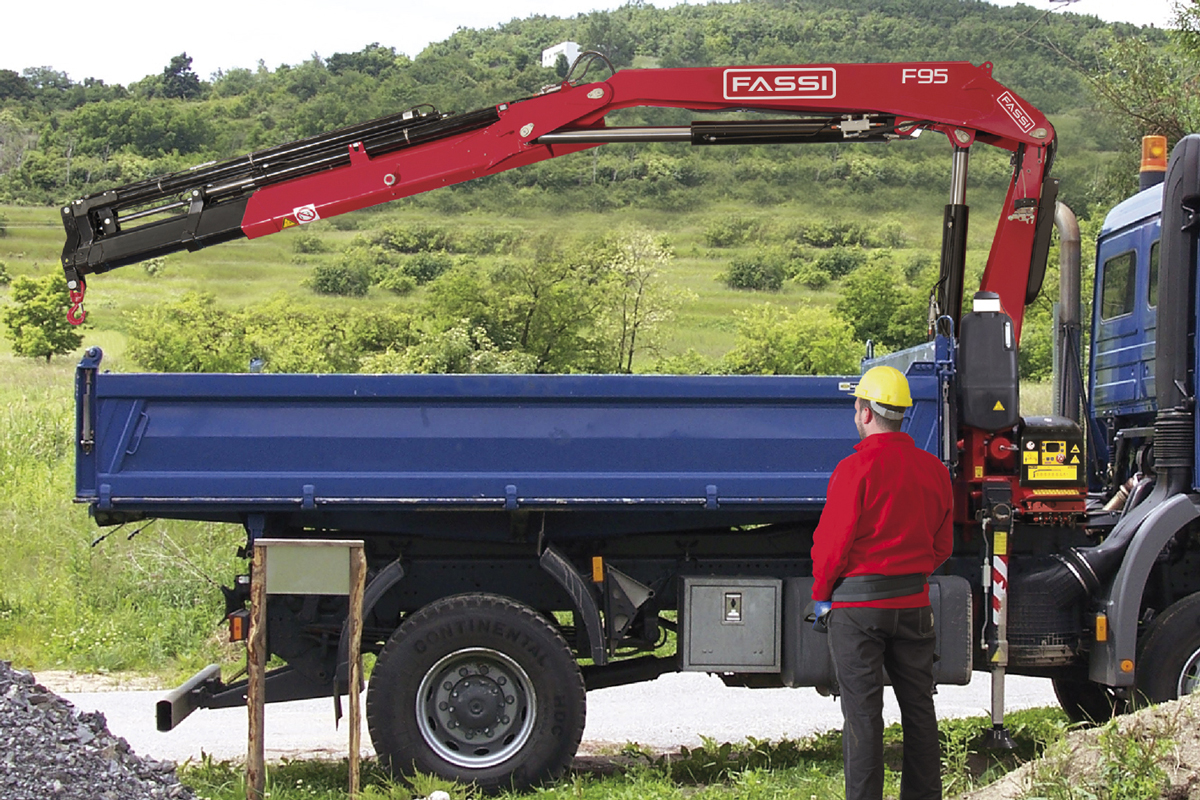

Der F95B.0 ist ein kompakter, vielseitiger Kran, der in jeder Situation effizient arbeitet und sich einfach bedienen lässt. Mit einem max. Hubmoment von 9,07 mto und einer Ausladung bis 16,55 m mit Jib bietet er zuverlässige Leistungen, wenn Reichweite und Präzision gefordert sind.
Die Version (.0) active ohne Kniehebelsystem ist mit dem hydraulischen Sandwichsteuerblock Hydrocontrol HC/D4 ausgestattet, der flüssige, kontrollierte Bewegungen garantiert. Das Schwenkwerk von 410° mit Zahnstange und Ritzel erweitert das Bewegungsspektrum und ermöglicht ein agileres und sichereres Arbeiten.
Modellspezifikationen
kg/m
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F95B.0.21* | 89 | 9,07 | 6,10 | 1,80 | 410 | 17,70 | 29 | 25 | 90 | 1100 | 2300 | 775 | 2190 |
| F95B.0.22* | 86 | 8,77 | 8,10 | 3,70 | 410 | 17,70 | 29 | 25 | 90 | 1205 | 2305 | 775 | 2190 |
| F95B.0.23* | 83 | 8,46 | 10,15 | 5,70 | 410 | 17,70 | 29 | 25 | 90 | 1305 | 2305 | 775 | 2190 |
| F95B.0.24* | 81 | 8,26 | 12,25 | 7,70 | 410 | 17,70 | 29 | 25 | 90 | 1390 | 2305 | 775 | 2190 |
| F95BC.0.22* | 89 | 9,07 | 6,30 | 2,85 | 410 | 17,70 | 29 | 25 | 90 | 1170 | 2345 | 775 | 2190 |
| F95BC.0.23* | 85 | 8,66 | 8,40 | 4,85 | 410 | 17,70 | 29 | 25 | 90 | 1265 | 2345 | 775 | 2190 |
| F95BC.0.24 | 79 | 8,05 | 10,45 | 6,85 | 410 | 17,70 | 27 | 25 | 90 | 1350 | 2345 | 775 | 2190 |
| F95B.0.22/L102* | 86 | 8,77 | 14,55 | 7,30 | 410 | 17,70 | 29 | 25 | 90 | 1530 | 2325 | 855 | 2190 |
| F95B.0.23/L102* | 83 | 8,46 | 16,55 | 9,30 | 410 | 17,70 | 29 | 25 | 90 | 1630 | 2325 | 855 | 2190 |
* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
Downloadbereich

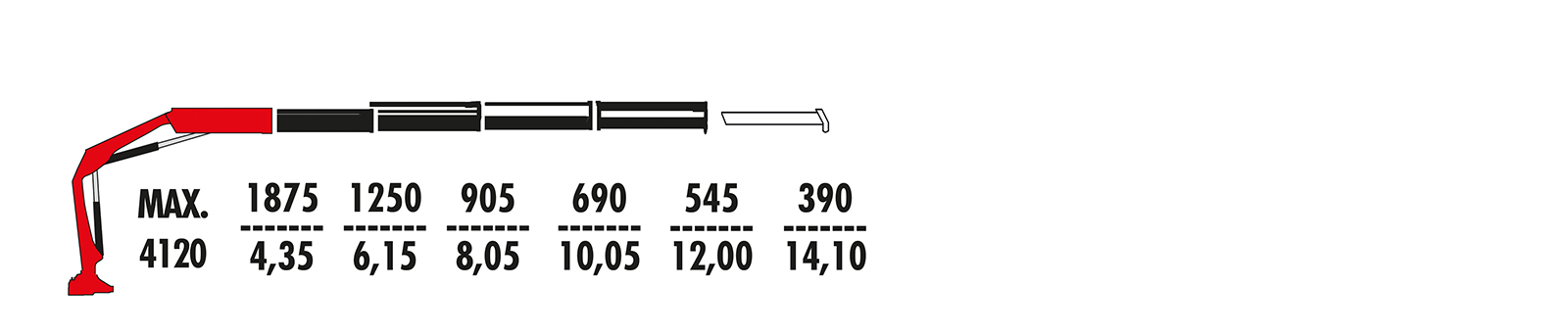

Maximale hydraulische Reichweite
F95B.0.24-NC
Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.
Download-Tabelle
