Schwere Krane

F545RA xe-dynamic

Kapazitätsklasse

53,00 tm

Höchstes Moment 53 tm / 518 kNm

Maximale Reichweite

28,55 m

Bis zu 28,55 m mit Ausleger

Rotation

360°

Kontinuierliche Drehung 360° auf Drehkranz

Markt

F545RA xe-dynamic

Technische Daten Gelieferte Technologien Optional Galerie Hydraulische Reichweite Downloads

Such dir einen Händler Kontaktieren Sie uns

F545RA xe-dynamic

Der F545RA.2 xe-dynamic ist ein Beispiel für die perfekte Ausgewogenheit von Kraft, Technologie und Vielseitigkeit. Mit einem maximalen Hubmoment von 53 mto und einer Ausladung bis 28,55 m mit Jib erledigt dieser Kran die anspruchsvollsten Lastenbewegungen und garantiert dabei stets Präzision, flüssige Bewegungsabläufe und Zuverlässigkeit bei allen Arbeitsschritten.

Die elektronische und hydraulische Ausstattung besteht aus Überlastabschalteinrichtung FX500, digitalem Steuerblock D850, System ADC zur automatischen Dynamikregelung und der Funktion „Flow Sharing“. So werden koordinierte und kontinuierliche Bewegungen auch bei schwierigen Bedingungen sichergestellt. Die Funkfernsteuerung RCH/RCS bietet dem Bedienpersonal eine sichere, intuitive und konstante Kontrolle.

In struktureller Hinsicht sorgen der Doppelkniehebel ProLink und das System XP für mehr Leistung, wenn dies notwendig ist, während das Endlosschwenkwerk auf Drehkranz maximale Flexibilität beim Arbeiten garantiert. Ein robuster, technologiestarker Kran für alle, die bei der Effizienz keine Kompromisse eingehen wollen.

Modellspezifikationen

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F545RA.2.22*	502	51,17	7,95	3,60	360 continuous	44,1	35,0	70/80	200	4350	2480	1475	2500
F545RA.2.23*	488	49,75	9,90	5,50	360 continuous	44,1	35,0	70/80	200	4600	2480	1485	2500
F545RA.2.24*	480	48,93	11,90	7,40	360 continuous	44,1	35,0	70/80	200	4850	2480	1485	2500
F545RA.2.25*	466	47,50	14,20	9,60	360 continuous	44,1	35,0	70/80	200	5100	2480	1485	2500
F545RA.2.25/L425	466	47,50	24,35	16,80	360 continuous	44,1	35,0	70/80	200	6200	2535	1670	2700
F545RA.2.25/L426	466	47,50	26,15	18,50	360 continuous	44,1	35,0	70/80	200	6300	2535	1670	2700
F545RA.2.26*	461	46,99	16,30	11,65	360 continuous	44,1	35,0	70/80	200	5350	2480	1485	2500
F545RA.2.26/L323*	461	46,99	25,85	18,25	360 continuous	44,1	35,0	70/80	200	6030	2515	1670	2750
F545RA.2.26/L324*	461	46,99	25,90	18,25	360 continuous	44,1	35,0	70/80	200	6130	2515	1670	2750
F545RA.2.26/L425*	461	46,99	26,40	18,85	360 continuous	44,1	35,0	70/80	200	6130	2515	1670	2700
F545RA.2.26/L426*	461	46,99	28,20	20,55	360 continuous	44,1	35,0	70/80	200	6550	2515	1670	2700
F545RA.2.27*	453	46,18	18,55	13,75	360 continuous	44,1	35,0	70/80	200	5500	2485	1540	2500
F545RA.2.27/L213	453	46,18	26,65	19,25	360 continuous	44,1	35,0	70/80	200	6080	2530	1735	2815
F545RA.2.27/L214	453	46,18	28,55	21,05	360 continuous	44,1	35,0	70/80	200	6150	2530	1735	2815
F545RA.2.28*	445	45,36	20,80	15,95	360 continuous	44,1	35,0	70/80	200	5650	2515	1540	2500

lbs/ft	lbs.ft	ft	ft	°	lbs.ft	psi	gal/min	gal	lbs	ft	ft	ft
F545RA.2.22*	370044	26’0″	11’9″	360 continuous	32535	5080	18/21	53	9590	8’1″	4’10”	8’2″
F545RA.2.23*	359514	32’5″	18’0″	360 continuous	32535	5080	18/21	53	10141	8’1″	4’10”	8’2″
F545RA.2.24*	353307	39’0″	24’3″	360 continuous	32535	5080	18/21	53	10692	8’1″	4’10”	8’2″
F545RA.2.25*	343493	46’7″	31’5″	360 continuous	32535	5080	18/21	53	11243	8’1″	4’10”	8’2″
F545RA.2.26*	339876	53’5″	38’2″	360 continuous	32535	5080	18/21	53	11794	8’1″	4’10”	8’2″
F545RA.2.27*	334107	60’10”	45’1″	360 continuous	32535	5080	18/21	53	12125	8’1″	5’0″	8’2″
F545RA.2.28*	328120	68’2″	52’3″	360 continuous	32535	5080	18/21	53	12455	8’3″	5’0″	8’2″
F545RA.2.25/L426	343493	85’9″	60’8″	360 continuous	32535	5080	18/21	53	13888	8’3″	5’5″	8’10”
F545RA.2.26/L324*	339876	84’11”	59’10”	360 continuous	32535	5080	18/21	53	13514	8’3″	5’5″	9’0″
F545RA.2.26/L425	339876	86’7″	61’10”	360 continuous	32535	5080	18/21	53	14219	8’3″	5’5″	8’10”
F545RA.2.26/L426	339876	92’6″	67’5″	360 continuous	32535	5080	18/21	53	14440	8’3″	5’5″	8’10”
F545RA.2.27/L213	334107	87’5″	63’1″	360 continuous	32535	5080	18/21	53	13403	8’3″	5’8″	9’2″
F545RA.2.27/L214	334107	93’8″	69’0″	360 continuous	32535	5080	18/21	53	13558	8’3″	5’8″	9’2″

* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus

Legende

Kranhöhe

Hebekapazität

Öltankkapazität

Drehmoment (lbs)

Drehmoment (mt)

Hydraulische Verlängerung

Montagebreite

Kranbreite

Max Hydraulic Outreach

Krangewicht

Pumpendurchflussrate (gpm)

Pumpendurchfluss (l/min)

Durchflussrate (gpm)

Pumpendurchfluss (l/min)

Arbeitsdruck (MPA)

Arbeitsdruck (psi)

Rotation

Stärken

ADC – Automatic Dynamic Control

Automatische, von Fassi entwickelte Steuerungsvorrichtung zur Überwachung der Dynamik sämtlicher Kranfunktionen und Optimierung der Bewegungsgeschwindigkeit im Verhältnis zur manövrierten Last. Die Bewegungen können so stets kontrolliert ablaufen und die Belastungen für die Strukturen des Krans und des Fahrzeugrahmens/Hilfsrahmens werden so gering wie möglich gehalten.

D850 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock, der mit dem Sättigungsschutzsystem „Flow Sharing“ ausgestattet ist. Dadurch wird die Ölmenge proportional auf alle gleichzeitig genutzten Funktionselemente verteilt und gewährleistet so die perfekte Multifunktionalität des Steuerblocks.

RCH/RCS – Radio Remote Control

Digitale Funkfernsteuerung der neuen Generation, ausschließlich mit Fassi-Kranen einsetzbar, mit großzügigem grafischem Display, für die Fernsteuerung der Kranfunktionen und auf Wunsch der Fahrzeug- und Abstützoptionen. Automatische Suche der besten verfügbaren Frequenz und dank zweiseitig gerichteter Kommunikation ständige Interaktion zwischen Bediener und Kran.

FX500 – Fassi Electronic Control

Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.

CPM – Crane Position Monitoring

Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.

FS – Flow Sharing

Digitales von Fassi entwickeltes Sättigungsschutzsystem, das mittels einer speziellen Software das von der Pumpe kommende Öl exakt proportional zu allen über die Funksteuerung aktivierten Kranfunktionen fließen lässt. So wird perfekte Multifunktionalität gewährleistet und die Bewegung der aufgebrachten Last außerordentlich sicher überwacht.

XF – Extra Fast

Ein Fassi-System, das mithilfe von hydraulisch gesteuerten, speziell für die Verwendung mit Multifunktionssteuerblöcken vorgesehenen Sperrventilen, für flüssige, stufenlose und präzise Bewegungsabläufe sorgt sowie feinfühliges Manövrieren, geringere Erwärmung des Hydrauliköls und höhere Arbeitsgeschwindigkeit ermöglicht.

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.

XP – Extra Power

Ein Fassi-System, das in den schwierigsten und gefährlichsten Situationen ein Plus an Kraft aktivieren kann, und zwar genau dann, wenn es notwendig ist. Gleichzeitig wird die Geschwindigkeit der dynamischen Kranbewegungen (Hubarme und Schwenkwerk) proportional verringert, die Hubkraft dabei jedoch erhöht.

PROLINK – Progressive Link

Ein exklusives Fassi-System, das es mithilfe eines längeren, mit einem doppelten Kniehelbelsystem verbundenen Knickarm möglich macht, den Arbeitswinkel je nach Modell auf 10 bis 15 Grad über die Horizontallinie zu überstrecken. Sogar in dieser Konfiguration sind die Angaben der Lastdiagramme gewährleistet. Auf die Jib-Arme kann das System ebenfalls angewendet werden, dabei ist beim Jib eine Erweiterung des Arbeitswinkels auf 10 bis 20 Grad über die Horizontale möglich.

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.

CQ – Cast Quality

Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.

OTC – Oil Temperature Control

Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.

FL – Full Lift

Ein System, das je nach Arbeitsanforderung die Wahl des Bedienmodus “schnell” (Schnellgangventil aktiviert) oder des Modus “stark” (Schnellgangventil deaktiviert) für das Ausfahren der Ausschübe erlaubt. Die Auswahl erfolgt über das Icon auf der Fernsteuerung oder dem Bedienpult.

FSC – Fassi Stability Control

Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.

Optional

D900 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.

ME – Manual Extension

Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500 und FX800 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.

OHT – Outrigger Hydraulic Tilt

Schwenksystem für die hydraulisch schwenkbaren Stützbeine; mit hydraulischem Stellmotor oder mit hydraulischer Stellwinde. Durch Betätigen eines dafür vorgesehenen Ventils, das den Ölfluss des Abstützausschubträgers zum Stellantrieb umleitet, kann der Bediener eine kontrollierte Bewegung des Stützbeins erzielen, ohne Kraft aufzuwenden.

Galerie

Downloadbereich

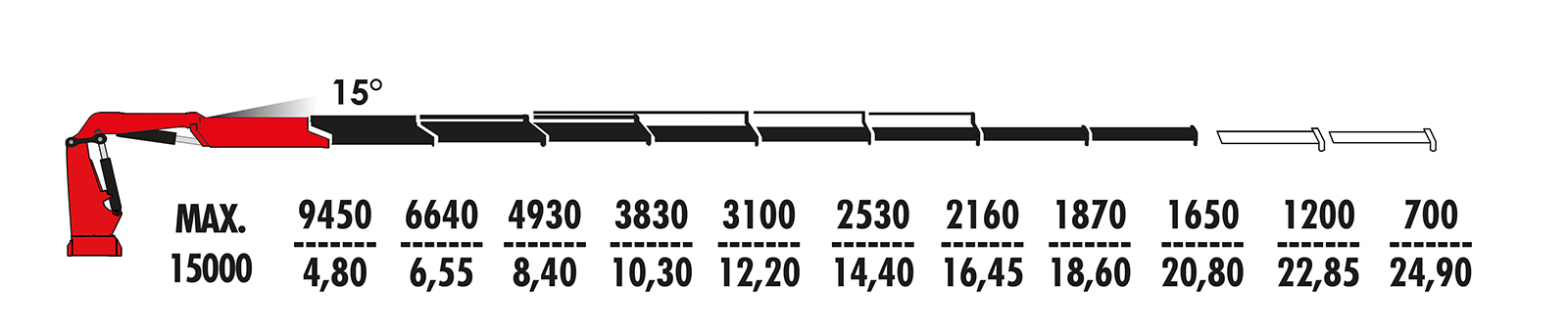

Maximale hydraulische Reichweite

F545RA.2.28

Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.

Download-Tabelle

Möchten Sie mehr über das
F545RA xe-dynamic

Laden Sie die Broschüre herunter, in der Sie alle Informationen finden.

Broschüre herunterladen (2 Dateien)
