Mittelschwere Krane
F415A.2
Hebekapazität
40,20 tm
Bis zu 40,2 tm
Maximale Reichweite
28,65 m
Bis zu 28,65 m mit Ausleger
Rotation
430°
Drehung 430° mit Zahnstange und Ritzel
Markt
Extra CE
F415A.2
Der Fassi F415A.2 zeichnet sich im Sektor der schweren Krane durch eine perfekte Ausgewogenheit zwischen Leistung, kompakter Größe und Technologie aus. Mit einem Hubmoment bis 40,2 mto und einer max. hydraulischen Ausladung von 28,65 m mit Jib bietet dieser Kran ausgezeichnete Leistungen ohne bei der Wendigkeit Kompromisse eingehen zu müssen.
Mit dem digitalen hydraulischen Steuerblock S900 garantiert der F415A.2 eine präzise und zuverlässige Kontrolle aller Arbeitssituationen. Die Konfiguration dynamic (.2) mit Kniehebelsystem macht den Kran noch vielseitiger, so dass er komplexe Aufgabenstellungen mit optimierter Effizienz ausführen kann.
Das Schwenkwerk von 430° mit Zahnstange und Ritzel sorgt für flüssige und sichere Bewegungen, während sich der Kran dank seiner kompakten Struktur optimal auf dem Fahrzeug aufbauen lässt. Dadurch ist er die ideale Lösung, wenn hohe Leistungen, Bedienerfreundlichkeit und Zuverlässigkeit gefragt sind.
Modellspezifikationen
kg/m
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F415A.2.22 | 395 | 40,27 | 8,00 | 3,80 | 420 | 47,5 | 30,5 | 60 | 180 | 4200 | 2515 | 1225 | 2430 |
| F415A.2.23 | 378 | 38,53 | 10,05 | 5,80 | 420 | 47,5 | 30,5 | 60 | 180 | 4450 | 2515 | 1275 | 2430 |
| F415A.2.24 | 373 | 38,02 | 12,15 | 7,80 | 420 | 47,5 | 30,5 | 60 | 180 | 4700 | 2505 | 1275 | 2430 |
| F415A.2.25 | 363 | 37,00 | 14,40 | 10,00 | 420 | 47,5 | 30,5 | 60 | 180 | 4950 | 2515 | 1275 | 2430 |
| F415A.2.26 | 358 | 36,49 | 16,55 | 12,00 | 420 | 47,5 | 30,5 | 60 | 180 | 5200 | 2515 | 1275 | 2430 |
| F415A.2.27 | 352 | 35,88 | 18,70 | 14,10 | 420 | 47,5 | 30,5 | 60 | 180 | 5350 | 2515 | 1330 | 2430 |
| F415A.2.28 | 351 | 35,78 | 20,75 | 16,15 | 420 | 47,5 | 30,5 | 60 | 180 | 5500 | 2530 | 1330 | 2430 |
| F415A.2.26/L214 | 358 | 36,49 | 26,75 | 19,50 | 420 | 47,5 | 30,5 | 60 | 180 | 5950 | 2540 | 1465 | 2660 |
| F415AC.2.24 | 374 | 38,12 | 10,65 | 7,00 | 420 | 47,5 | 30,5 | 60 | 180 | 3710 | 2510 | 1110 | 2460 |
| F415AC.2.25 | 368 | 37,51 | 10,65 | 7,00 | 420 | 47,5 | 30,5 | 60 | 180 | 3710 | 2510 | 1110 | 2460 |
| F415AC.2.26 | 359 | 36,60 | 15,05 | 11,20 | 420 | 47,5 | 30,5 | 60 | 180 | 4110 | 2510 | 1110 | 2460 |
| F415A.2.24/L413 | 373 | 38,02 | 20,05 | 12,60 | 420 | 47,5 | 30,5 | 60 | 180 | 4700 | 2535 | 1285 | 2720 |
| F415A.2.24/L414 | 373 | 38,02 | 22,00 | 14,40 | 420 | 47,5 | 30,5 | 60 | 180 | 4800 | 2535 | 1285 | 2720 |
| F415A.2.25/L323 | 363 | 37,00 | 22,25 | 14,80 | 420 | 47,5 | 30,5 | 60 | 180 | 4900 | 2535 | 1285 | 2720 |
| F415A.2.25/L324 | 363 | 37,00 | 24,15 | 16,60 | 420 | 47,5 | 30,5 | 60 | 180 | 5000 | 2535 | 1285 | 2720 |
| F415A.2.26/L212 | 358 | 36,49 | 22,80 | 15,55 | 420 | 47,5 | 30,5 | 60 | 180 | 4850 | 2535 | 1285 | 2755 |
| F415A.2.26/L213 | 358 | 36,49 | 24,80 | 17,50 | 420 | 47,5 | 30,5 | 60 | 180 | 4930 | 2535 | 1285 | 2755 |
| F415A.2.27/L153 | 352 | 35,88 | 26,60 | 19,40 | 420 | 47,5 | 30,5 | 60 | 180 | 5940 | 2550 | 1415 | 2655 |
| F415A.2.27/L154 | 352 | 35,88 | 28,65 | 21,40 | 420 | 47,5 | 30,5 | 60 | 180 | 6010 | 2550 | 1415 | 2655 |
| F415AC.2.24/L413 | 374 | 38,12 | 18,35 | 11,80 | 420 | 47,5 | 30,5 | 60 | 180 | 5360 | 2555 | 1465 | 2625 |
| F415AC.2.24/L414 | 374 | 38,12 | 20,25 | 13,60 | 420 | 47,5 | 30,5 | 60 | 180 | 5460 | 2555 | 1465 | 2625 |
| F415AC.2.25/L323 | 368 | 37,51 | 20,55 | 14,00 | 420 | 47,5 | 30,5 | 60 | 180 | 5610 | 2545 | 1465 | 2610 |
| F415AC.2.25/L324 | 368 | 37,51 | 22,45 | 15,80 | 420 | 47,5 | 30,5 | 60 | 180 | 5710 | 2545 | 1465 | 2610 |
GB / The range of versions available also includes: - IT / La gamma delle versioni disponibili include anche: - FR / La gamme de versions disponibles inclut également:- DE / Der Bereich der Versionen erhältlich umfasst auch: - ES / La gama de versiones disponibles también incluye: - NL / Het bereik van versies beschikbaar omvat ook:
F415AC.2.24, F415AC.2.25, F415AC.2.26, F415A.2.24 L413, F415A.2.24 L414, F415A.2.25 L323, F415A.2.25 L324, F415A.2.26 L212, F415A.2.26 L213, F415A.2.27 L153, F415A.2.27 L154, F415AC.2.24 L413, F415AC.2.24 L414, F415AC.2.25 L323, 415AC.2.25 L324
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
XF – Extra Fast
Ein Fassi-System, das mithilfe von hydraulisch gesteuerten, speziell für die Verwendung mit Multifunktionssteuerblöcken vorgesehenen Sperrventilen, für flüssige, stufenlose und präzise Bewegungsabläufe sorgt sowie feinfühliges Manövrieren, geringere Erwärmung des Hydrauliköls und höhere Arbeitsgeschwindigkeit ermöglicht.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S900 – Multifunction Distributor Bank
Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.
XF – Extra Fast
Ein Fassi-System, das mithilfe von hydraulisch gesteuerten, speziell für die Verwendung mit Multifunktionssteuerblöcken vorgesehenen Sperrventilen, für flüssige, stufenlose und präzise Bewegungsabläufe sorgt sowie feinfühliges Manövrieren, geringere Erwärmung des Hydrauliköls und höhere Arbeitsgeschwindigkeit ermöglicht.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S900 – Multifunction Distributor Bank
Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.
Optional
RRC – Radio Remote Control
Analoge Funkfernsteuerung der Kranfunktionen.
Downloadbereich

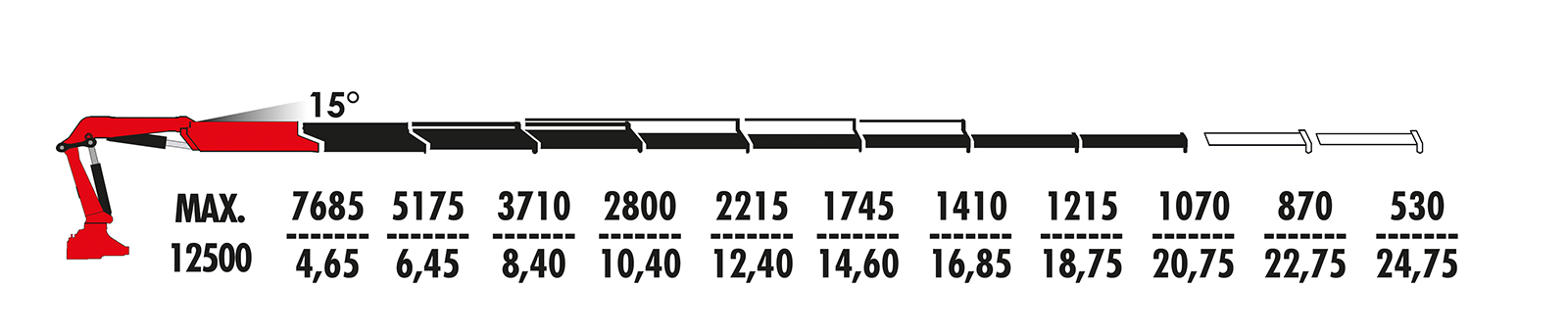

Maximale hydraulische Reichweite
