Schwere Krane

F2350RL-HXP Techno

Kapazitätsklasse

142,10 tm

Höchstes Moment 142.1 tm / 1394 kNm

Maximale Reichweite

52,38 m

Bis zu 52,38 m mit Ausleger

Markt

F2350RL-HXP Techno

Technische Daten Gelieferte Technologien Optional Galerie Hydraulische Reichweite Downloads

Such dir einen Händler Kontaktieren Sie uns

F2350RL-HXP Techno

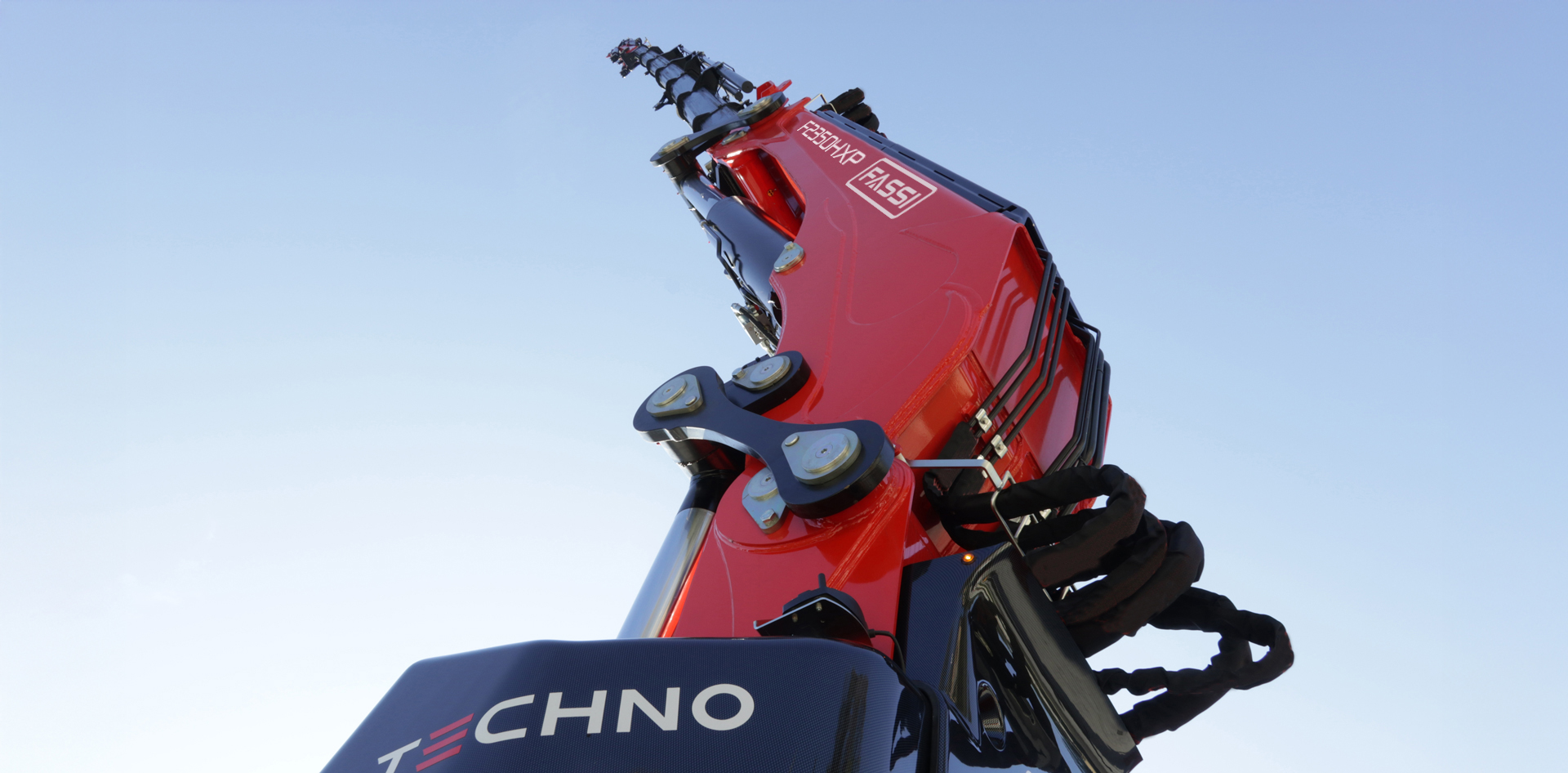

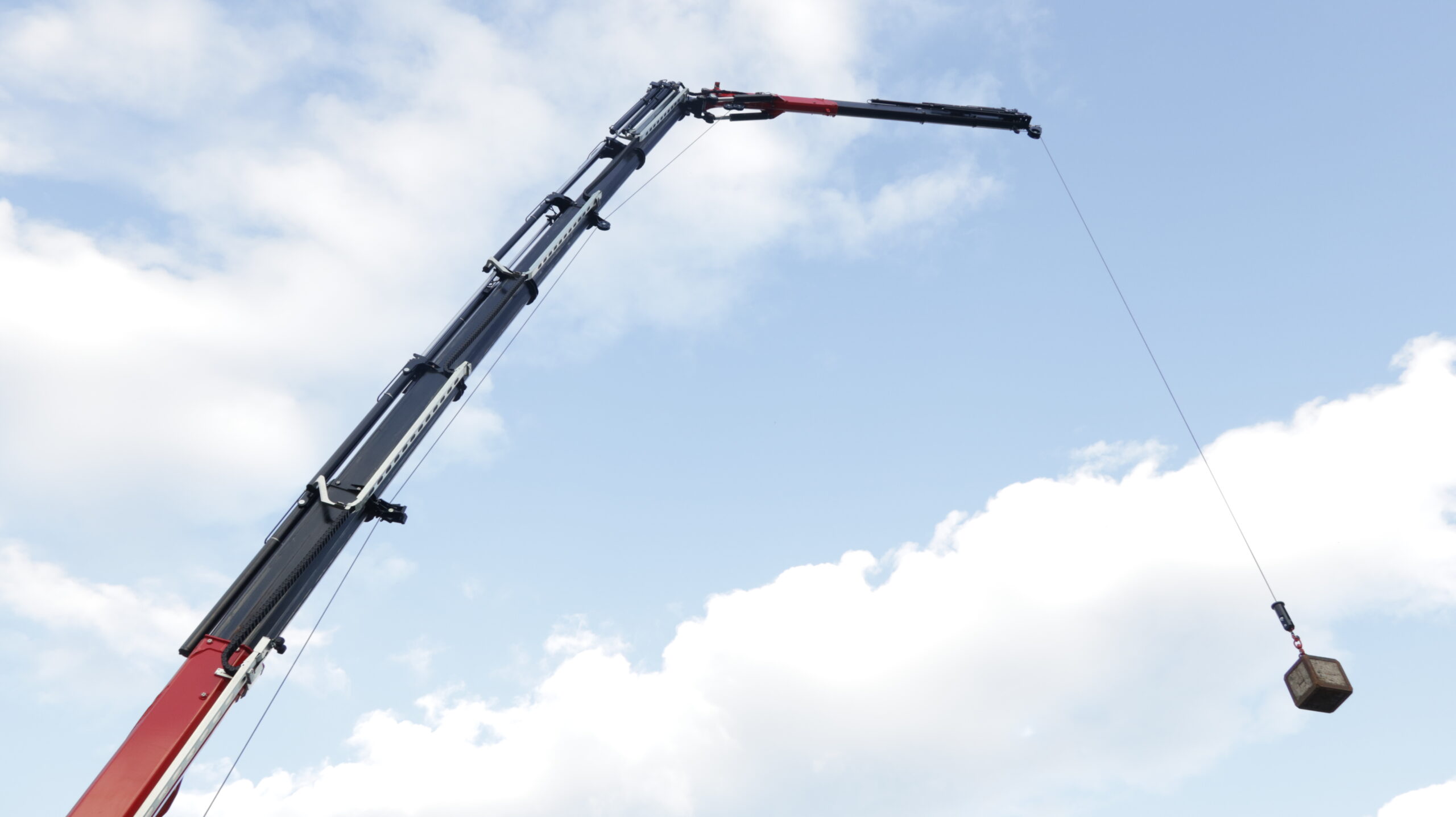

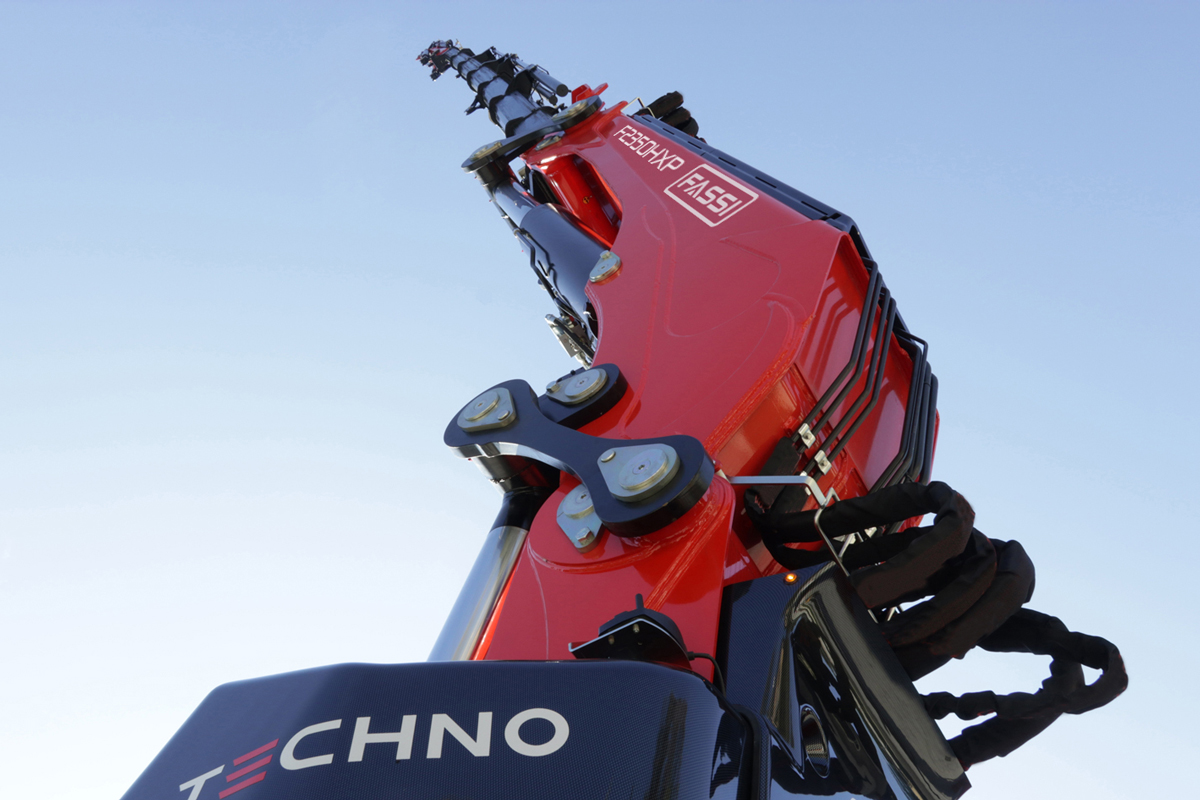

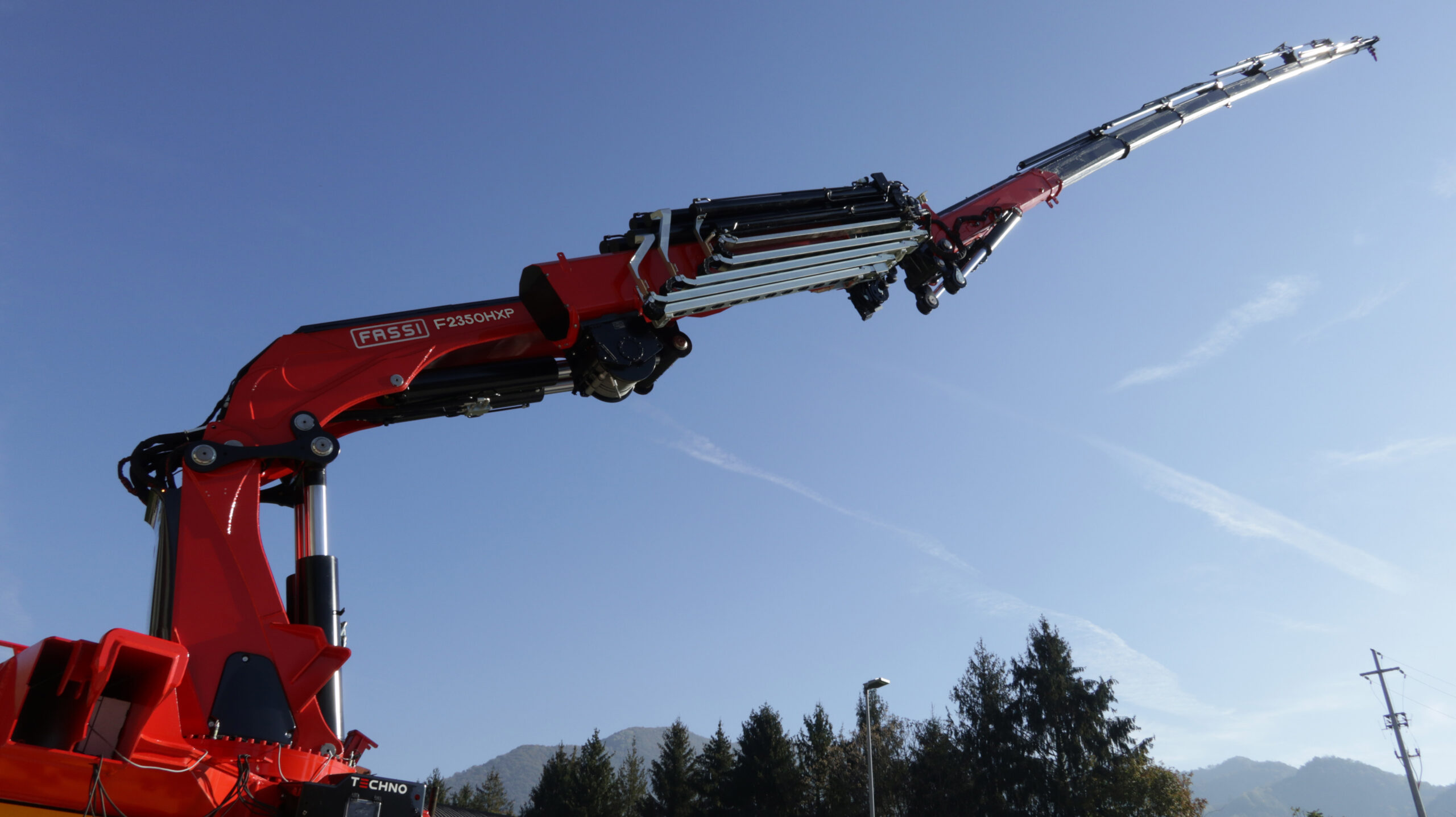

Der F2350RL.2-HXP TECHNO ist der leistungsstärkste, jemals von Fassi gebaute Kran und weltweit der Erste mit 18 Hydraulikausschüben. So setzt Fassi neue Maßstäbe im Hubsektor. Er wurde für fünfachsige Fahrzeuge mit 42 t und einer Länge bis zu 10 Metern konzipiert und vereint Kraft, kompakte Maße und Innovation.

Der Hubarm ist einen Meter länger als beim Modell F2150RL und verfügt über einen Dekagonal-Querschnitt, genannt X-Design, der auch bei den hydraulischen Verlängerungen L956, L957 und L958 zur Anwendung kommt. In Verbindung mit dem Hydrauliksystem XF sind flüssige Bewegungen, eine optimale Kräfteverteilung und eine einmalige Hubkapazität garantiert.

Die Überlastabschaltung FX990 mit integrierter Maschinensteuerung IMC und Touchscreen-Display FX991 erlaubt eine dynamische Bewegungssteuerung, während das System FSC TECHNO die Standsicherheit des Krans an die unterschiedlichen Einsatzbedingungen anpasst. Die mit einer Kamera ausgestattete Funkfernsteuerung V7RRC garantiert dem Bediener maximale Sicht und Sicherheit bei allen Lastenbewegungen.

Das System XP sowie ProLink mit Doppelkniehebel ergänzen das Technologiepaket, das den F2350RL-HXP TECHNO nicht nur zu einer Weiterentwicklung der Serie, sondern vielmehr zu einer echten Revolution macht, die Maßstäbe für die Zukunft des Hubsektors setzt.

Modellspezifikationen

Modello	kNm	tm	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F2350RL.2.8	142,10	26,15	20,30	360°	130	35,5	100+100	500	16950	6000	2535	2900
F2350RL.2.8 L956L	142,10	43,50	32,96	360°	130	35,5	100+100	500	19600	6000	2535	2900
F2350RL.2.8 L957L	142,10	45,15	35,01	360°	130	35,5	100+100	500	19750	6000	2535	2900
F2350RL.2.8 L958L	142,10	47,30	37,06	360°	130	35,5	100+100	500	19850	6000	2535	2900

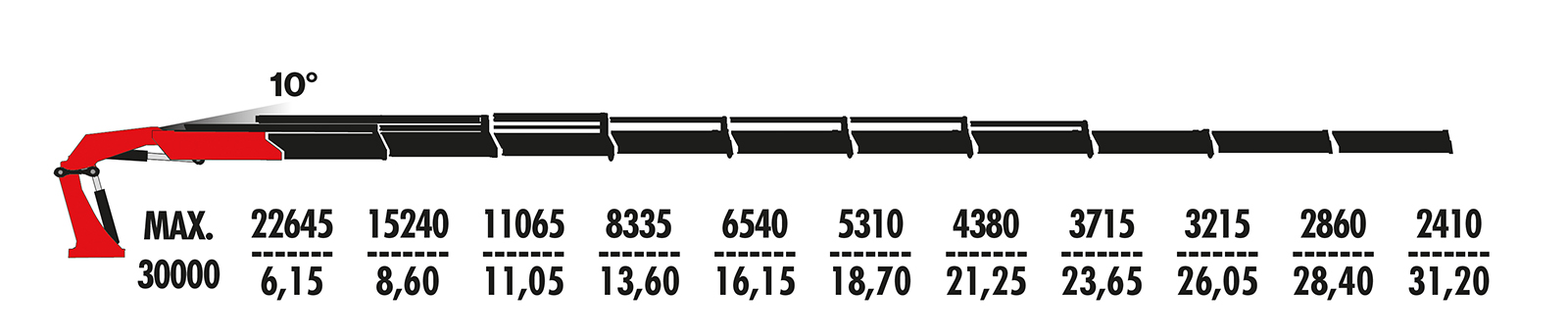

F2350RL.2.10	139,30	31,20	25,05	360°	130	35,5	100+100	500	17850	6000	2535	2900
F2350RL.2.10 L958L	139,30	46,35	41,76	360°	130	35,5	100+100	500	20500	6000	2535	2900

Legende

Kranhöhe

Hebekapazität

Öltankkapazität

Drehmoment (lbs)

Drehmoment (mt)

Hydraulische Verlängerung

Montagebreite

Kranbreite

Max Hydraulic Outreach

Krangewicht

Pumpendurchflussrate (gpm)

Pumpendurchfluss (l/min)

Durchflussrate (gpm)

Pumpendurchfluss (l/min)

Arbeitsdruck (MPA)

Arbeitsdruck (psi)

Rotation

Stärken

ADC – Automatic Dynamic Control

Automatische, von Fassi entwickelte Steuerungsvorrichtung zur Überwachung der Dynamik sämtlicher Kranfunktionen und Optimierung der Bewegungsgeschwindigkeit im Verhältnis zur manövrierten Last. Die Bewegungen können so stets kontrolliert ablaufen und die Belastungen für die Strukturen des Krans und des Fahrzeugrahmens/Hilfsrahmens werden so gering wie möglich gehalten.

CPM – Crane Position Monitoring

Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.

FS – Flow Sharing

Digitales von Fassi entwickeltes Sättigungsschutzsystem, das mittels einer speziellen Software das von der Pumpe kommende Öl exakt proportional zu allen über die Funksteuerung aktivierten Kranfunktionen fließen lässt. So wird perfekte Multifunktionalität gewährleistet und die Bewegung der aufgebrachten Last außerordentlich sicher überwacht.

XF – Extra Fast

Ein Fassi-System, das mithilfe von hydraulisch gesteuerten, speziell für die Verwendung mit Multifunktionssteuerblöcken vorgesehenen Sperrventilen, für flüssige, stufenlose und präzise Bewegungsabläufe sorgt sowie feinfühliges Manövrieren, geringere Erwärmung des Hydrauliköls und höhere Arbeitsgeschwindigkeit ermöglicht.

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.

XP – Extra Power

Ein Fassi-System, das in den schwierigsten und gefährlichsten Situationen ein Plus an Kraft aktivieren kann, und zwar genau dann, wenn es notwendig ist. Gleichzeitig wird die Geschwindigkeit der dynamischen Kranbewegungen (Hubarme und Schwenkwerk) proportional verringert, die Hubkraft dabei jedoch erhöht.

PROLINK – Progressive Link

Ein exklusives Fassi-System, das es mithilfe eines längeren, mit einem doppelten Kniehelbelsystem verbundenen Knickarm möglich macht, den Arbeitswinkel je nach Modell auf 10 bis 15 Grad über die Horizontallinie zu überstrecken. Sogar in dieser Konfiguration sind die Angaben der Lastdiagramme gewährleistet. Auf die Jib-Arme kann das System ebenfalls angewendet werden, dabei ist beim Jib eine Erweiterung des Arbeitswinkels auf 10 bis 20 Grad über die Horizontale möglich.

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.

D900 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.

OTC – Oil Temperature Control

Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.

FL – Full Lift

Ein System, das je nach Arbeitsanforderung die Wahl des Bedienmodus “schnell” (Schnellgangventil aktiviert) oder des Modus “stark” (Schnellgangventil deaktiviert) für das Ausfahren der Ausschübe erlaubt. Die Auswahl erfolgt über das Icon auf der Fernsteuerung oder dem Bedienpult.

IMC – Integral Machine Control

Innovatives integriertes Steuerungssystem. Es ist das digitale Gehirn der Fassi-Krane und koordiniert und verwaltet mit seiner ausgeklügelten Elektronik nicht nur die Sicherheitsbedingungen des Krans, sondern sorgt auch für die besten Arbeitsbedingungen, damit in jeder Situation ein optimales Verhältnis von Leistung und Kontrolle über die Maschine gewährleistet wird. Die Kommunikation zwischen den peripheren Sensoren erfolgt über ein Canbus-System.

V7RRC – Radio Remote Control

Mit der Funkfernsteuerung V7 gestaltet Fassi den Dialog zwischen Bedienpersonal und Kran völlig neu.

FX991 – Touch Screen Display

Eine einfache und intuitive digitale Schnittstelle, mit der Sie die Steuerung des Krans immer griffbereit haben.

FSC TECHNO – Fassi Stability Control

Die Weiterentwicklung des Stabilitätssystems bei Fassi-Kranen

X-Design – Decagonal Section

Der zehnkantige X-Design-Querschnitt des Sekundärarms und der Teleskopausleger ist eine Innovation, die die Kraftverteilung zwischen Kufe und Längsträger optimiert und das Gesamtgewicht des Krans reduziert, ohne dessen strukturelle Festigkeit zu beeinträchtigen. Diese Konfiguration gewährleistet eine höhere Tragfähigkeit, insbesondere in vertikalen Konfigurationen, und verbessert die Betriebseffizienz des Krans.

JDPX – Jib Dual Power

Ein Fassi-System, das doppelte Hubkraft am Zusatzknickarm gewährt. Diese wird im Einklang mit der hydraulischen Ausladung des Krans in der Vertikalen bemessen, die wiederum von der Verlängerung der Ausschübe bestimmt und gesteuert wird. Die Zusatzknickarme bringen es so auf unvergleichliche Leistungen.

FX990

Die Überlastabschalteinrichtung FX 990 ist das elektronische Herzstück der neuen Generation von Fassi-Kranen.

Optional

ME – Manual Extension

Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500 und FX800 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.

OHT – Outrigger Hydraulic Tilt

Schwenksystem für die hydraulisch schwenkbaren Stützbeine; mit hydraulischem Stellmotor oder mit hydraulischer Stellwinde. Durch Betätigen eines dafür vorgesehenen Ventils, das den Ölfluss des Abstützausschubträgers zum Stellantrieb umleitet, kann der Bediener eine kontrollierte Bewegung des Stützbeins erzielen, ohne Kraft aufzuwenden.
