Leichte Krane

F175A.1 dynamic

Kapazitätsklasse

17,30 tm

Höchstes Moment 17,30 tm / 170 kNm

Maximale Reichweite

14,70 m

Bis zu 14,70 m

Rotation

416°

Drehung 416° mit Zahnstange und Ritzel

Markt

F175A.1 dynamic

Technische Daten Gelieferte Technologien Optional Hydraulische Reichweite Downloads

Such dir einen Händler Kontaktieren Sie uns

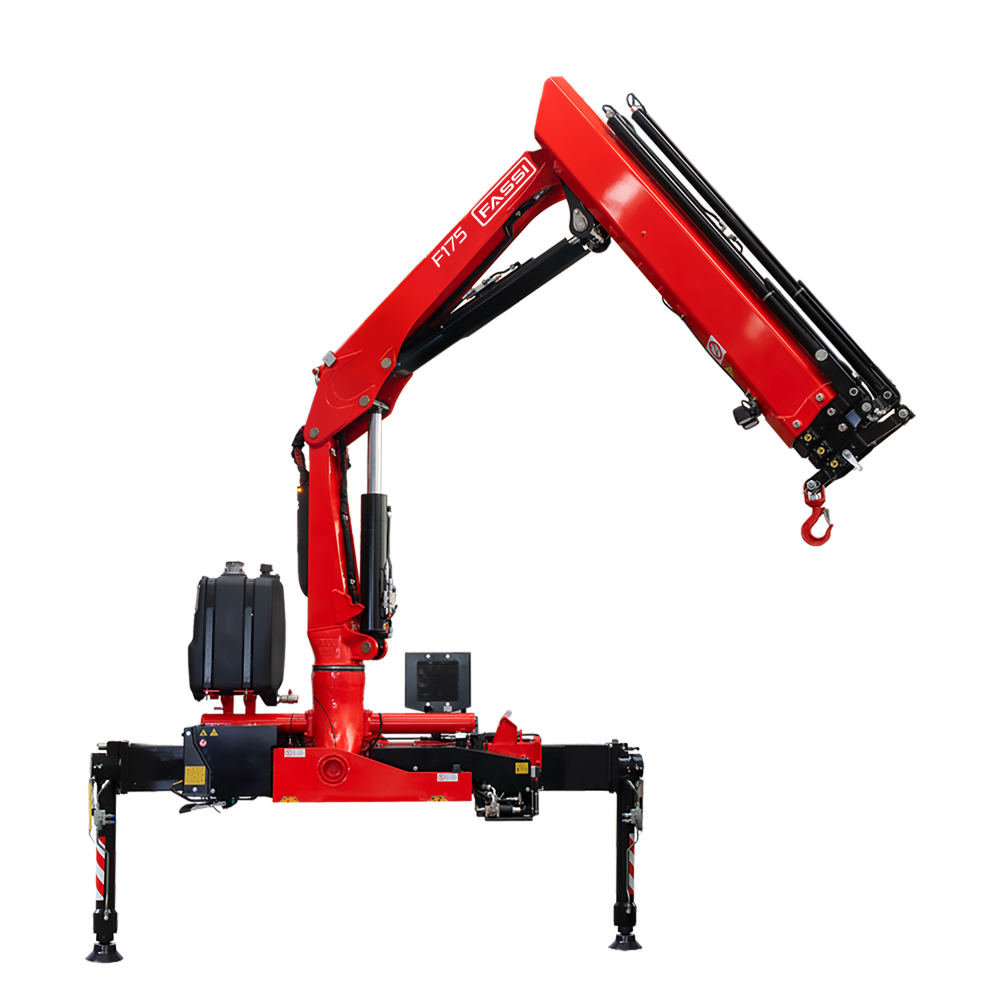

F175A.1 dynamic

Der Fassi F175A.1 dynamic ist die ideale Lösung für alle, die kompaktes Format, Kraft und Vielseitigkeit in einem einzigen Kran suchen. Mit einem max. Hubmoment von 17,30 mto (170 kNm) und einer Ausladung bis 14,70 m zeichnet er sich durch zuverlässige Leistungen und eine optimale Hubkapazität bei zahlreichen Aufgabenstellung aus.

Die hydraulische Ausstattung mit der Überlastabschalteinrichtung FX500 und dem Sandwichsteuerblock Hydrocontrol HC/D4 garantiert flüssige und präzise Bewegungsabläufe.

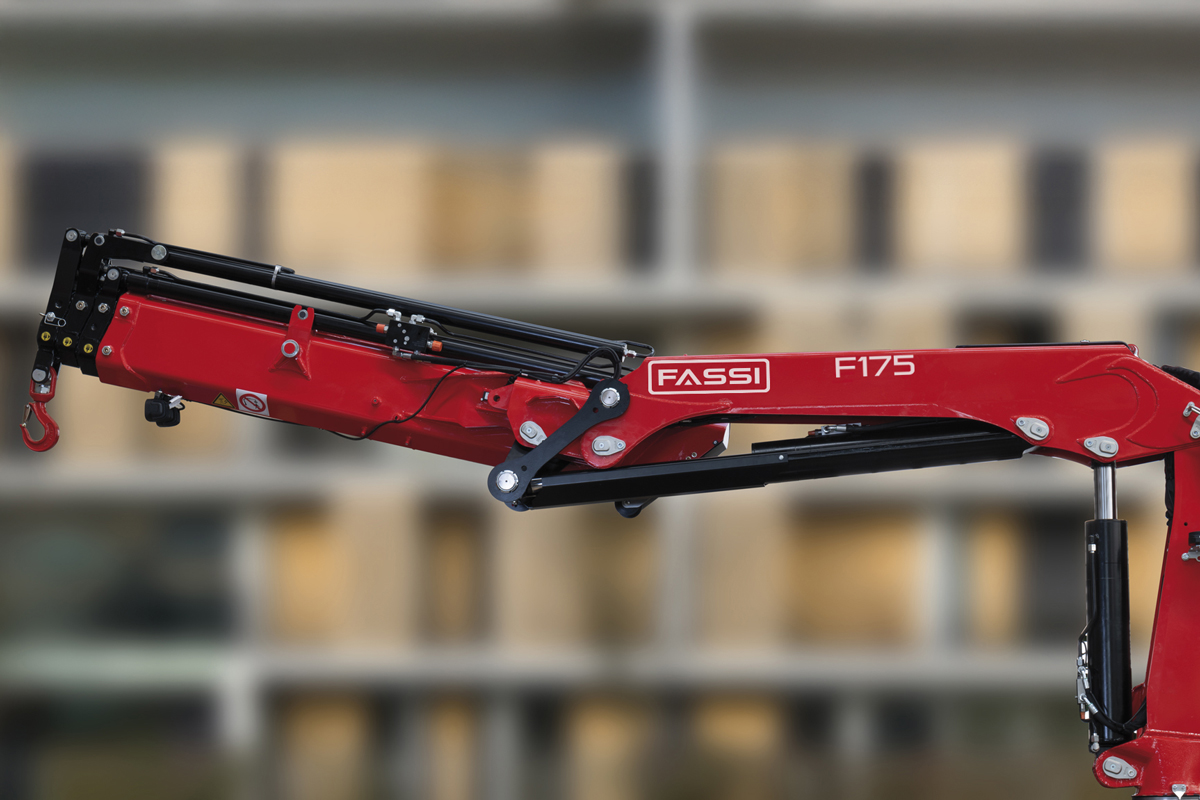

Die Version dynamic (.1) mit Kniehebelsystem und dem System ProLink erweitert den Arbeitswinkel des Knickarms und garantiert so größere Flexibilität bei Lastenbewegungen und Hubarbeiten. Das Schwenkwerk von 416° mit Zahnstange und Ritzel ergänzt das Profil und sorgt für ausgezeichnete Wendigkeit.

Modellspezifikationen

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F175A.1.22	165	16,82	8,20	3,80	416	21,50	33,0	40	90	1870	2500	845	2260
F175A.1.23	162	16,52	10,30	5,85	416	21,50	33,0	40	90	1970	2500	845	2260
F175A.1.24	158	16,11	12,50	7,80	416	21,50	33,0	40	90	2120	2500	845	2260
F175A.1.25	152	15,50	14,75	10,00	416	21,50	33,0	40	90	2220	2500	940	2260
F175AC.1.22	156	15,90	6,45	2,85	416	21,50	33,0	40	90	1820	2505	835	2260
F175AC.1.23	153	15,60	8,55	4,90	416	21,50	33,0	40	90	1920	2500	835	2260
F175AC.1.24	150	15,29	10,75	7,00	416	21,50	33,0	40	90	2070	2500	845	2260
F175AC.1.25	150	15,29	13,00	9,10	416	21,50	33,0	40	90	2170	2500	940	2260

Legende

Kranhöhe

Hebekapazität

Öltankkapazität

Drehmoment (lbs)

Drehmoment (mt)

Hydraulische Verlängerung

Montagebreite

Kranbreite

Max Hydraulic Outreach

Krangewicht

Pumpendurchflussrate (gpm)

Pumpendurchfluss (l/min)

Durchflussrate (gpm)

Pumpendurchfluss (l/min)

Arbeitsdruck (MPA)

Arbeitsdruck (psi)

Rotation

Stärken

RCH/RCS – Radio Remote Control

Digitale Funkfernsteuerung der neuen Generation, ausschließlich mit Fassi-Kranen einsetzbar, mit großzügigem grafischem Display, für die Fernsteuerung der Kranfunktionen und auf Wunsch der Fahrzeug- und Abstützoptionen. Automatische Suche der besten verfügbaren Frequenz und dank zweiseitig gerichteter Kommunikation ständige Interaktion zwischen Bediener und Kran.

FX500 – Fassi Electronic Control

Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.

CPM – Crane Position Monitoring

Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.

PROLINK – Progressive Link

Ein exklusives Fassi-System, das es mithilfe eines längeren, mit einem doppelten Kniehelbelsystem verbundenen Knickarm möglich macht, den Arbeitswinkel je nach Modell auf 10 bis 15 Grad über die Horizontallinie zu überstrecken. Sogar in dieser Konfiguration sind die Angaben der Lastdiagramme gewährleistet. Auf die Jib-Arme kann das System ebenfalls angewendet werden, dabei ist beim Jib eine Erweiterung des Arbeitswinkels auf 10 bis 20 Grad über die Horizontale möglich.

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.

CQ – Cast Quality

Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.

RPS – Rack and Pinion System

Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.

S800 – Multifunction Distributor Bank

Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.

FSC – Fassi Stability Control

Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.

Optional

D900 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.

ME – Manual Extension

Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500 und FX800 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.

OTC – Oil Temperature Control

Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.

GAS – Grab Automatic Shake

Einstellbares und automatisches Rüttelsystem für den Greifer; bei Betätigen der Funkfernsteuerung wird er graduell entleert. Die Abstufung des Vorgangs wird auch bei hoher Geschwindigkeit durch die automatische Kontrolle der Öffnungs- und Schließbewegungen des Greifers gewährleistet. Die Leistungsfähigkeit des Systems ist auch bei Mehrfachbewegungen garantiert und wird weder durch die Durchflussverteilung noch durch die Dynamik beeinflusst.

OHT – Outrigger Hydraulic Tilt

Schwenksystem für die hydraulisch schwenkbaren Stützbeine; mit hydraulischem Stellmotor oder mit hydraulischer Stellwinde. Durch Betätigen eines dafür vorgesehenen Ventils, das den Ölfluss des Abstützausschubträgers zum Stellantrieb umleitet, kann der Bediener eine kontrollierte Bewegung des Stützbeins erzielen, ohne Kraft aufzuwenden.

S900 – Multifunction Distributor Bank

Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.

Downloadbereich

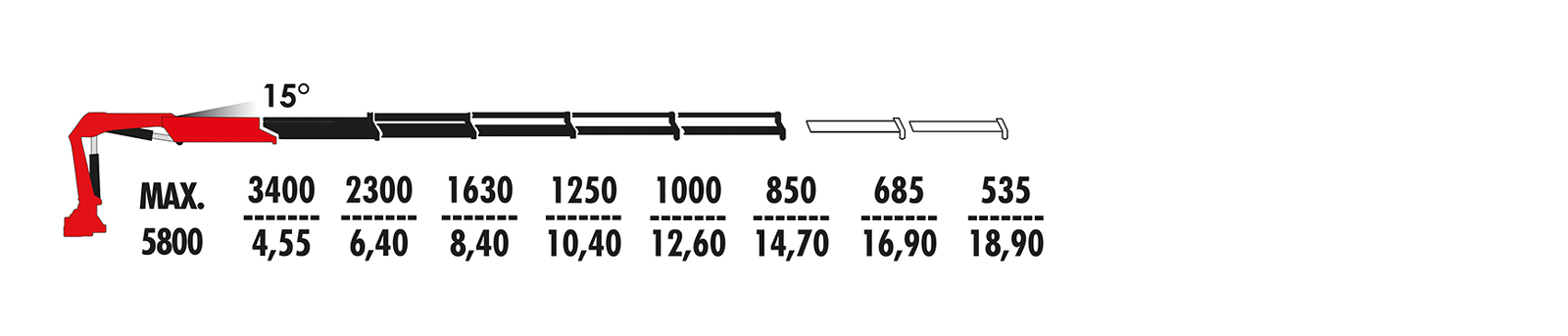

Maximale hydraulische Reichweite

F175A.1.25

Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.
