Leichte Krane

F115A e-active

Hebekapazität

11,60 tm

Maximale Reichweite

16,50 m

Bis zu 16,50 m mit Ausleger

Rotation

390°

Drehung 390° mit Zahnstange und Ritzel

Markt

F115A e-active

Technische Daten Gelieferte Technologien Optional Galerie Hydraulische Reichweite Downloads

Such dir einen Händler Kontaktieren Sie uns

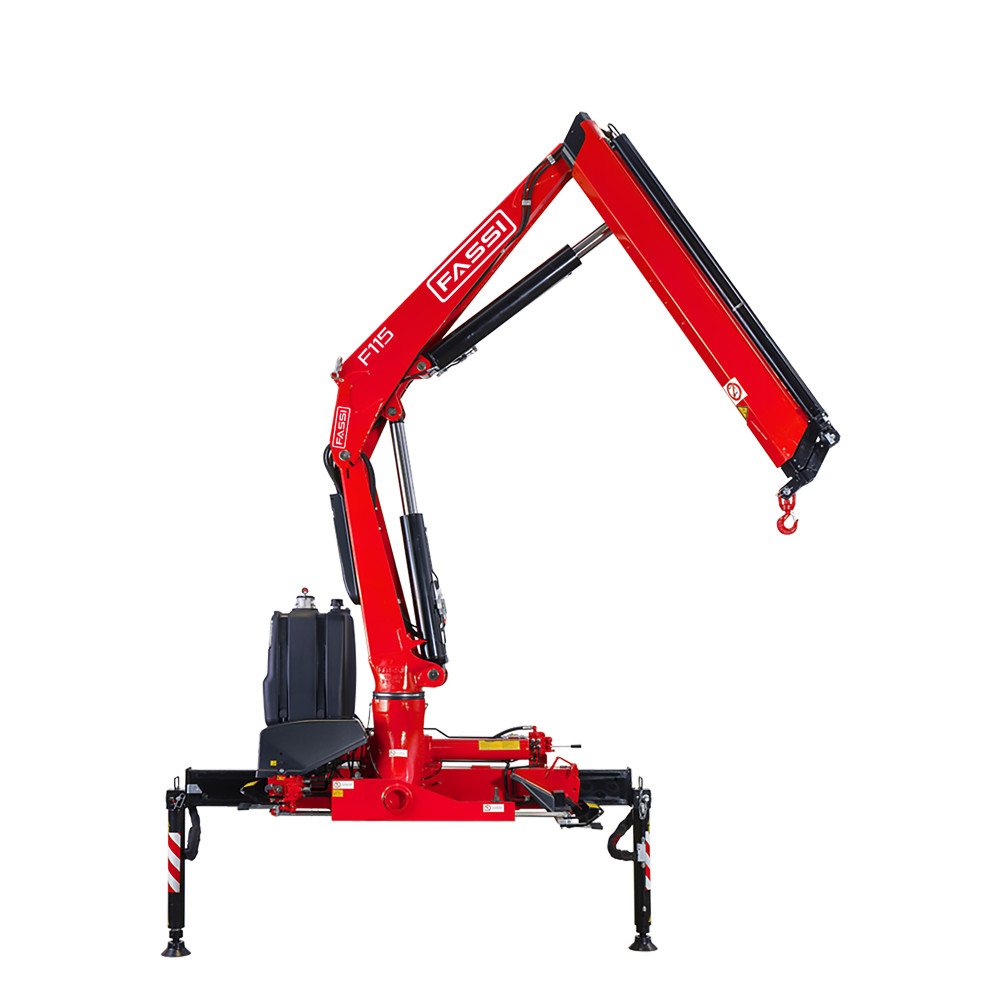

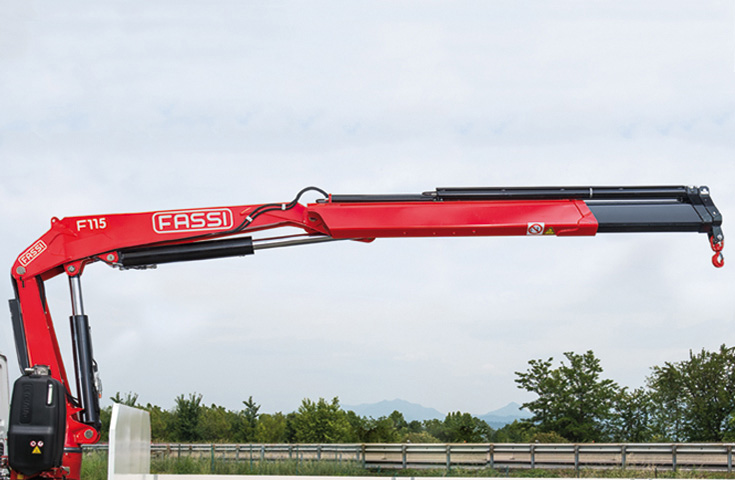

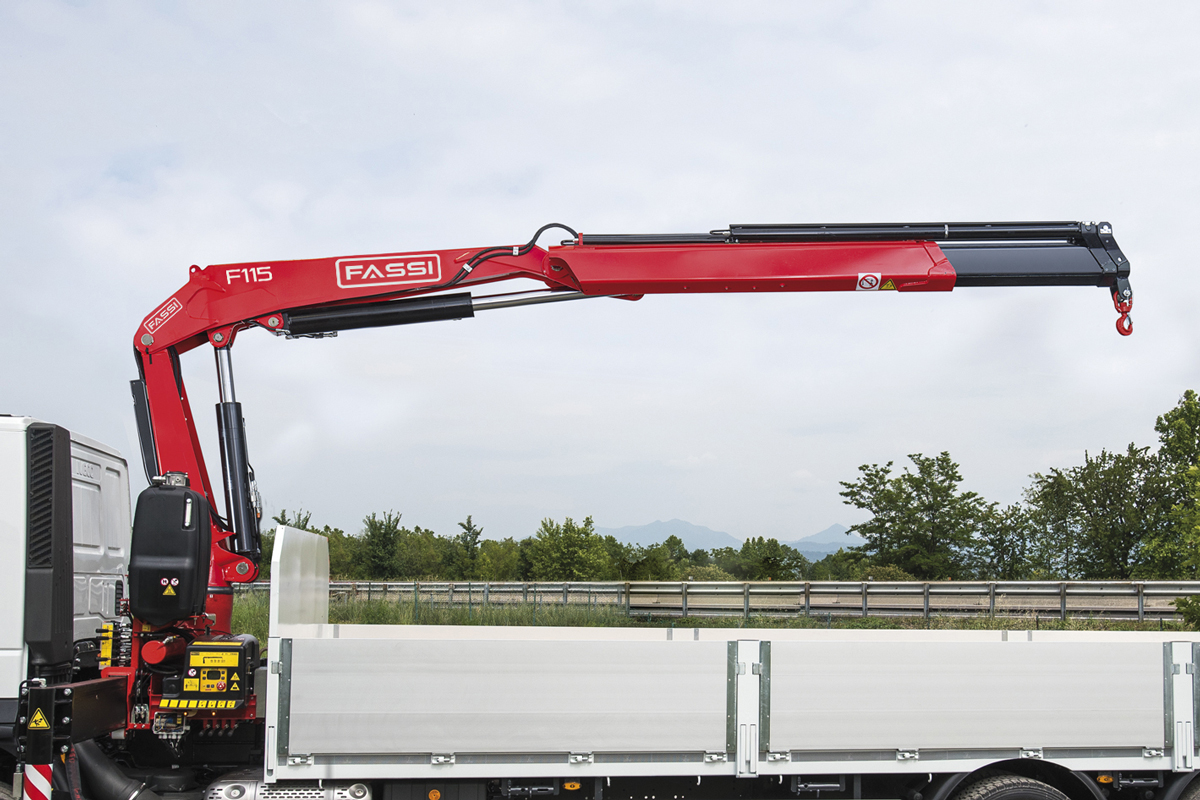

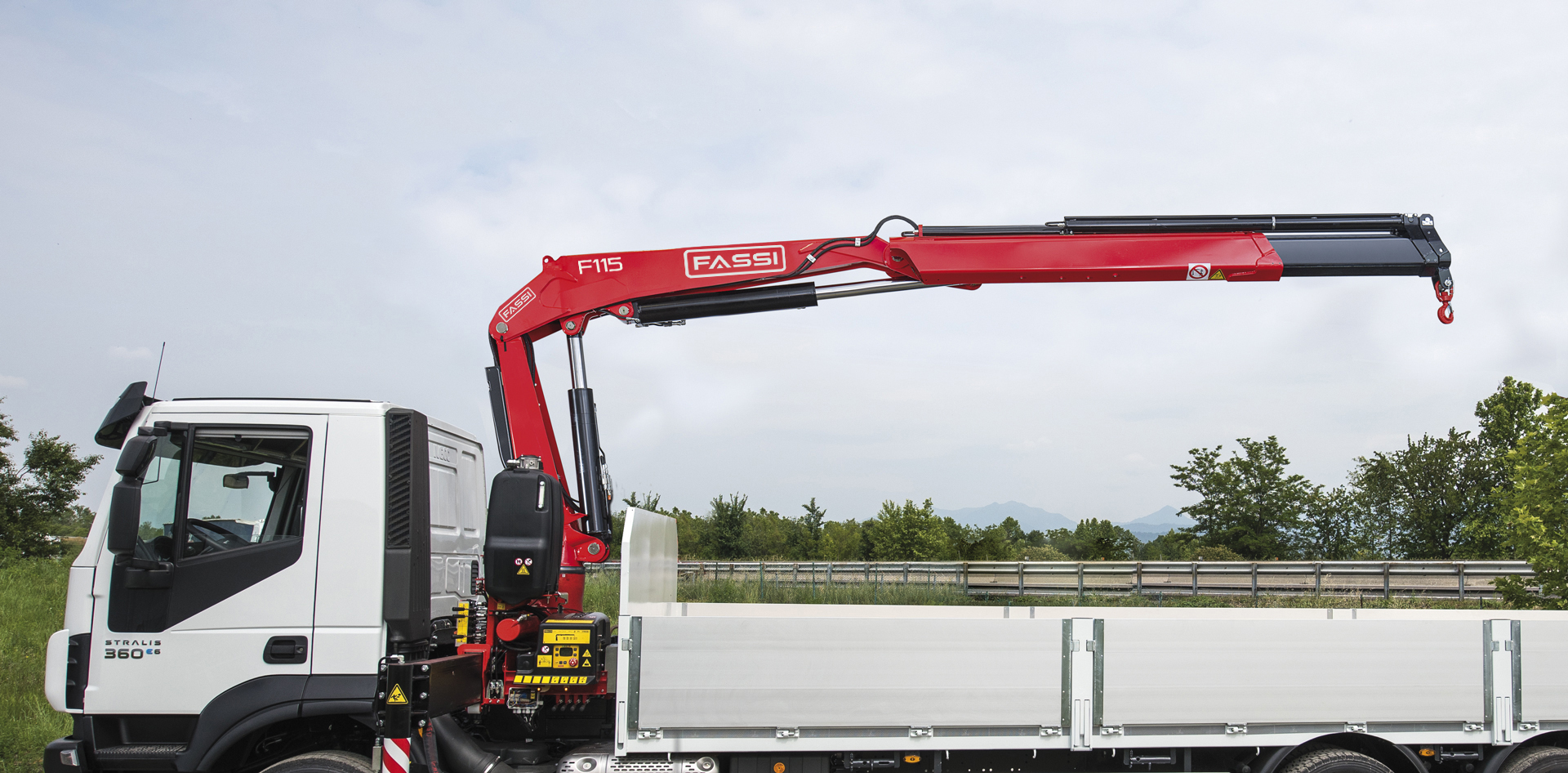

F115A e-active

Der F115A.0 e-active zeichnet sich durch Effizienz und kompakte Abmessungen aus und eignet sich mit einem max. Hubmoment von 11,6 mto und einer hydraulischen Ausladung bis 16,50 m mit Jib ideal für Aufgabenstellungen, die Zuverlässigkeit und Flexibilität erfordern. Dank seiner kompakten Größe ist eine praktische Installation und eine optimale Nutzung der Platzverhältnisse auf der LKW-Ladefläche garantiert.

Die elektronische und hydraulische Ausstattung besteht aus der Überlastabschaltung FX500, dem digitalen hydraulischen Steuerblock D850 und der Funkfernsteuerung RCH/RCS für eine intuitive Bedienung und eine präzise Kontrolle in allen Arbeitssituationen.

Der F115A e-active verbindet eine einfache Konstruktion mit Sicherheit und Langlebigkeit. Das Schwenkwerk von 390° mit Zahnstange und Ritzel ergänzt das technische Profil eines Krans, der Funktionalität und Technologie in einem kompakten Format vereint.

Modellspezifikationen

kg/m	kNm	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F115A.0.21*	114	11,62	6,25	1,95	390	17,60	30,50	30	90	1390	2305	805	2205
F115A.0.22*	109	11,11	8,10	3,70	390	17,60	30,50	30	90	1520	2305	805	2205
F115A.0.23*	105	10,70	10,15	5,70	390	17,60	30,50	30	90	1640	2305	805	2205
F115A.0.24*	103	10,50	12,30	7,75	390	17,60	30,50	30	90	1760	2370	805	2205
F115AC.0.22*	104	10,60	6,30	2,85	390	17,60	30,50	30	90	1450	2305	805	2205
F115AC.0.23	102	10,40	8,35	4,85	390	17,60	30,50	30	90	1575	2305	805	2205
F115AC.0.24*	98	9,99	10,50	6,95	390	17,60	30,50	30	90	1720	2370	805	2205
F115A.0.22/L102*	109	11,11	14,50	7,30	390	17,60	30,50	30	90	1835	2450	920	2205
F115A.0.23/L102*	105	10,70	16,50	9,30	390	17,60	30,50	30	90	1955	2450	920	2205

lbs/ft	lbs.ft	ft	ft	°	lbs.ft	psi	gpm	gal	lbs	ft	ft	ft
F115A.0.21*	83763	20’6”	6’5”	390	12981	4424	8	24	3064	7’7”	2’8”	7’3”
F115A.0.22*	80328	26’7”	12’2”	390	12981	4424	8	24	3351	7’7”	2’8”	7’3”
F115A.0.23*	77650	33’4”	18’8”	390	12981	4424	8	24	3651	7’7”	2’8”	7’3”
F115A.0.24*	75833	40’4”	25’5”	390	12981	4424	8	24	3880	7’9”	2’8”	7’3”
F115AC.0.22*	76698	20’8”	9’4”	390	12981	4424	8	24	3197	7’7”	2’8”	7’3”
F115AC.0.23	75053	27’5”	15’11”	390	12981	4424	8	24	3472	7’7”	2’8”	7’3”
F115AC.0.24*	72126	34’5”	22’10”	390	12981	4424	8	24	3792	7’9”	2’8”	7’3”
F115A.0.22/L102*	80328	47’7”	23’11”	390	12981	4424	8	24	4045	8’1”	3’0”	7’3”
F115A.0.23/L102*	77650	54’2”	30’6”	390	12981	4424	8	24	4310	8’1”	3’0”	7’3”

* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus

Legende

Kranhöhe

Hebekapazität

Öltankkapazität

Drehmoment (lbs)

Drehmoment (mt)

Hydraulische Verlängerung

Montagebreite

Kranbreite

Max Hydraulic Outreach

Krangewicht

Pumpendurchflussrate (gpm)

Pumpendurchfluss (l/min)

Durchflussrate (gpm)

Pumpendurchfluss (l/min)

Arbeitsdruck (MPA)

Arbeitsdruck (psi)

Rotation

Stärken

D850 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock, der mit dem Sättigungsschutzsystem „Flow Sharing“ ausgestattet ist. Dadurch wird die Ölmenge proportional auf alle gleichzeitig genutzten Funktionselemente verteilt und gewährleistet so die perfekte Multifunktionalität des Steuerblocks.

RCH/RCS – Radio Remote Control

Digitale Funkfernsteuerung der neuen Generation, ausschließlich mit Fassi-Kranen einsetzbar, mit großzügigem grafischem Display, für die Fernsteuerung der Kranfunktionen und auf Wunsch der Fahrzeug- und Abstützoptionen. Automatische Suche der besten verfügbaren Frequenz und dank zweiseitig gerichteter Kommunikation ständige Interaktion zwischen Bediener und Kran.

FX500 – Fassi Electronic Control

Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.

CPM – Crane Position Monitoring

Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.

FS – Flow Sharing

Digitales von Fassi entwickeltes Sättigungsschutzsystem, das mittels einer speziellen Software das von der Pumpe kommende Öl exakt proportional zu allen über die Funksteuerung aktivierten Kranfunktionen fließen lässt. So wird perfekte Multifunktionalität gewährleistet und die Bewegung der aufgebrachten Last außerordentlich sicher überwacht.

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.

CQ – Cast Quality

Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.

RPS – Rack and Pinion System

Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.

MOL – Manual Outriggers Lock

Steuerungssystem, das anzeigt, ob die Verriegelungen für die manuellen seitlichen Abstützverbreiterungen korrekt funktionieren. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.

FSC – Fassi Stability Control

Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.

Optional

D900 – Digital Multifunction Distributor Bank

Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.

ME – Manual Extension

Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500 und FX800 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.

OTC – Oil Temperature Control

Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.

S800 – Multifunction Distributor Bank

Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.

S900 – Multifunction Distributor Bank

Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.
