Leichte Krane

F30CY.0

Kapazitätsklasse F30CY.0
Kapazitätsklasse
2,65 tm
Höchstes Moment 2,65 tm / 26 kNm
Maximale Reichweite F30CY.0
Maximale Reichweite
6,45 m
Bis zu 6,45 m
Rotation F30CY.0
Rotation
370°
Drehung 370° mit Zahnstange und Ritzel
Markt F30CY.0
Markt
Extra CE
F30CY.0
Technische Daten Gelieferte Technologien Galerie Hydraulische Reichweite Downloads
Such dir einen Händler Kontaktieren Sie uns

F30CY.0

Der F30CY.0 ist ein leichter Kran, den Fassi für den Einsatz in komplexen bebauten Gebieten konzipiert hat, wo eine kompakte Größe und Agilität von fundamentaler Wichtigkeit sind. Mit einem max. Hubmoment von 2,65 mto und einer hydraulischen Ausladung bis 6,45 m ist er die ideale Lösung für kleine Fahrzeuge, die in Altstädten oder verkehrsberuhigten Zonen zum Einsatz kommen.

Die Version active (.0) ohne Kniehebelsystem ist mit dem hydraulischen Walvoil-Steuerblock (als Monoblock) ausgestattet und profitiert von technologischen Lösungen wie ultrahochfestem Stahl (UHSS / Ultra High Strength Steel) und einem Design, das mit nur wenigen Schweißnähten auskommt (FWD / Few Welding Design), so dass Belastbarkeit und leichtes Gewicht garantiert sind. Das Schwenkwerk von 370° mit Zahnstange und Ritzel sorgt für ruckfreie und präzise Bewegungsabläufe.

Mit einer Breite von gerade mal 1,64 m und einem Gewicht unter 400 kg kann der F30CY.0 auf sehr schmalen Fahrzeugen eingesetzt werden und verfügt über eine für seine Kategorie beeindruckende Hubleistung. Der Kran ist die konkrete Antwort von Fassi auf die Anforderungen in städtischen Bereichen, denn er ist kompakt und arbeitet effizient unter Einhaltung der Mobilitätsvorschriften.

f30cy.0

Modellspezifikationen

kg/m
Modello kNm tm m m ° kNm MPa l/min l kg mm mm mm
F30CY.0.21 26 2,65 4,15 1,10 370 4 25 10 33 390 1640 510 1500
F30CY.0.22 25 2,55 5,36 2,20 370 4 25 10 33 425 1640 520 1500
F30CY.0.23 24 2,45 6,45 3,30 370 4 25 10 33 450 1640 520 1500
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation

Stärken

mpes

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
uhss

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
fwd

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
cq

CQ – Cast Quality

Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
rps

RPS – Rack and Pinion System

Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
wl

WL – Walvoil Distributor Bank

Hydraulischer Proportionalsteuerblock als Monoblock für Parallelbetrieb; seine Kennzeichen sind Robustheit und einfache Bedienung.

MPES – Multi Power Extension System

Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
mpes

UHSS – Ultra High Stregth Steel

Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
uhss

FWD – Fewer Welds Design

Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
fwd

CQ – Cast Quality

Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
cq

RPS – Rack and Pinion System

Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
rps

WL – Walvoil Distributor Bank

Hydraulischer Proportionalsteuerblock als Monoblock für Parallelbetrieb; seine Kennzeichen sind Robustheit und einfache Bedienung.

wl

Galerie

Fassi-F30CY.0-grua-articulada
Fassi-F30CY.0-gruas-sobre-camion

Downloadbereich

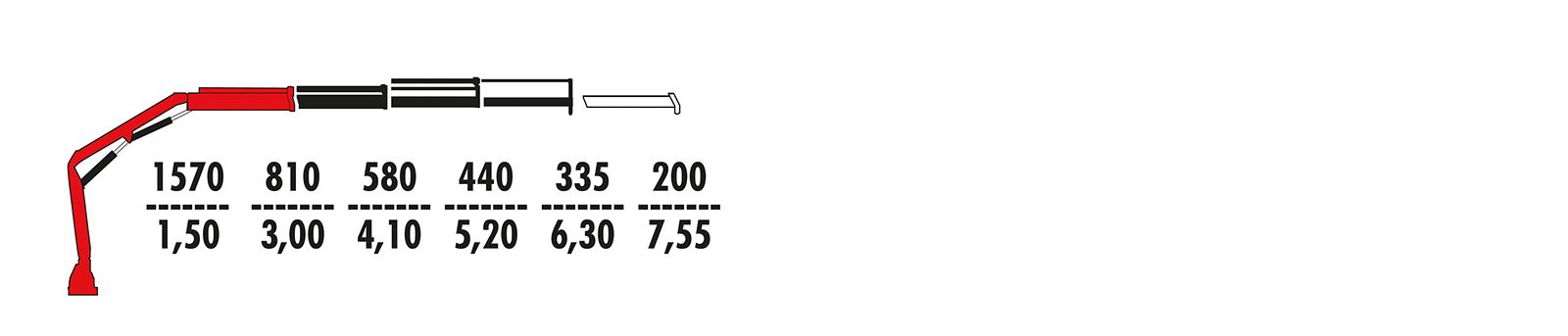

Maximale hydraulische Reichweite

F30CY.0.23-NC
f30cy.0.23-nc
Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.
Download-Tabelle

Möchten Sie mehr über das
F30CY.0

Laden Sie die Broschüre herunter, in der Sie alle Informationen finden.
Broschüre herunterladen (1 Dateien)
