Leichte Krane
F215A dynamic
Hebekapazität
18,90 tm
Bis zu 18,9 tm
Maximale Reichweite
22,70 m
Bis zu 22,70 m mit Ausleger
Rotation
400°
Drehung 400° mit Zahnstange und Ritzel
Markt
CE
F215A dynamic
Der Fassi F215A.2 dynamic zeichnet sich durch ein perfekt ausgewogenes Verhältnis zwischen Leistung, kompaktem Format und präzisen Bewegungen aus. Mit einem Hubmoment bis 18,9 mto und einer max. Ausladung von 22,70 m mit Jib bietet dieser Kran Vielseitigkeit und Zuverlässigkeit bei Hubarbeiten mit mittleren Lasten.
Die Ausstattung umfasst die Überlastabschalteinrichtung FX500 und den hydraulischen Steuerblock S800 und sorgt so für ruckfreies, präzises Arbeiten. In mechanischer Hinsicht erhöht die Version dynamic (.2) mit Kniehebelsystem und System ProLink mit Doppelkniehebel die Flexibilität der Bewegungen, während das Schwenkwerk von 400° mit Zahnstange und Ritzel Wendigkeit und Produktivität auch bei komplexen Platzverhältnissen garantiert.
Modellspezifikationen
kg/m
lbs/ft
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F215A.2.22 | 185 | 18,90 | 8,30 | 4,00 | 400 | 33,5 | 31 | 45-65 | 120 | 2470 | 2520 | 920 | 2410 |
| F215A.2.23 | 181 | 18,40 | 10,50 | 6,10 | 400 | 33,5 | 31 | 45-65 | 120 | 2630 | 2490 | 985 | 2410 |
| F215A.2.24 | 175 | 17,80 | 12,70 | 8,25 | 400 | 33,5 | 31 | 45-65 | 120 | 2800 | 2520 | 985 | 2410 |
| F215A.2.25 | 172 | 17,50 | 14,90 | 10,35 | 400 | 33,5 | 31 | 45-65 | 120 | 2970 | 2520 | 985 | 2410 |
| F215A.2.26 | 164 | 16,70 | 17,10 | 12,45 | 400 | 33,5 | 31 | 45-65 | 120 | 3070 | 2520 | 985 | 2410 |
| F215AC.2.24 | 179 | 18,30 | 11,30 | 7,60 | 400 | 33,5 | 31 | 45-65 | 120 | 2740 | 2520 | 985 | 2410 |
| F215A.2.24/L214 | 175 | 17,80 | 22,70 | 15,50 | 400 | 33,5 | 31 | 45-65 | 120 | 3500 | 2520 | 1130 | 2675 |
| F215A.2.25/L102 | 172 | 17,50 | 21,30 | 13,95 | 400 | 33,5 | 31 | 45-65 | 120 | 3330 | 2520 | 1130 | 2635 |
| F215AC.2.23 | 184 | 18,70 | 9,10 | 5,45 | 400 | 33,5 | 31 | 45-65 | 120 | 2570 | 2520 | 985 | 2410 |
| F215AC.2.25 | 177 | 18,00 | 13,50 | 9,70 | 400 | 33,5 | 31 | 45-65 | 120 | 2900 | 2520 | 985 | 2410 |
| F215AC.2.26 | 170 | 17,30 | 15,70 | 11,80 | 400 | 33,5 | 31 | 45-65 | 120 | 3020 | 2520 | 985 | 2410 |
| F215A.2.23/L212 | 181 | 18,40 | 16,65 | 9,65 | 400 | 33,5 | 31 | 45-65 | 120 | 3200 | 2520 | 1130 | 2660 |
| F215A.2.23/L213 | 181 | 18,40 | 18,65 | 11,55 | 400 | 33,5 | 31 | 45-65 | 120 | 3290 | 2520 | 1130 | 2660 |
| F215A.2.23/L214 | 181 | 18,40 | 20,55 | 13,35 | 400 | 33,5 | 31 | 45-65 | 120 | 3340 | 2520 | 1130 | 2660 |
| F215A.2.24/L212 | 175 | 17,80 | 18,80 | 11,75 | 400 | 33,5 | 31 | 45-65 | 120 | 3365 | 2520 | 1130 | 2675 |
| F215A.2.24/L213 | 175 | 17,80 | 20,80 | 13,70 | 400 | 33,5 | 31 | 45-65 | 120 | 3445 | 2520 | 1130 | 2675 |
| F215AC.2.24/L212 | 179 | 18,30 | 17,40 | 11,10 | 400 | 33,5 | 31 | 45-65 | 120 | 3305 | 2520 | 1130 | 2675 |
| F215AC.2.24/L213 | 179 | 18,30 | 19,40 | 13,05 | 400 | 33,5 | 31 | 45-65 | 120 | 3385 | 2520 | 1130 | 2675 |
| F215AC.2.24/L214 | 179 | 18,30 | 21,30 | 14,90 | 400 | 33,5 | 31 | 45-65 | 120 | 3440 | 2520 | 1130 | 2675 |
| lbs/ft | lbs.ft | ft | ft | ° | lbs.ft | psi | gpm | gal | lbs | ft | ft | ft |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F215A.2.22 | 136704 | 27’2″ | 13’1″ | 400 | 24715 | 4500 | 12-17 | 32 | 5445 | 8’3″ | 3’0″ | 7’10” |
| F215A.2.23 | 133087 | 34’5″ | 20’0″ | 400 | 24715 | 4500 | 12-17 | 32 | 5798 | 8’2″ | 3’2″ | 7’10” |
| F215A.2.24 | 128747 | 41’8″ | 27’0″ | 400 | 24715 | 4500 | 12-17 | 32 | 6172 | 8’3″ | 3’2″ | 7’10” |
| F215A.2.25 | 126577 | 48’10” | 33’11” | 400 | 24715 | 4500 | 12-17 | 32 | 6547 | 8’3″ | 3’2″ | 7’10” |
| F215A.2.26 | 120791 | 56’1″ | 40’10” | 400 | 24715 | 4500 | 12-17 | 32 | 6768 | 8’3″ | 3’2″ | 7’10” |
| F215AC.2.23* | 135257 | 29’10” | 17’10” | 400 | 24715 | 4500 | 12-17 | 32 | 5665 | 8’3″ | 3’2″ | 7’10” |
| F215AC.2.24 | 132364 | 37’0″ | 24’11” | 400 | 24715 | 4500 | 12-17 | 32 | 6040 | 8’3″ | 3’2″ | 7’10” |
| F215AC.2.25* | 130194 | 44’3″ | 31’9″ | 400 | 24715 | 4500 | 12-17 | 32 | 6393 | 8’3″ | 3’2″ | 7’10” |
| F215AC.2.26* | 125131 | 51’6″ | 38’8″ | 400 | 24715 | 4500 | 12-17 | 32 | 6657 | 8’3″ | 3’2″ | 7’10” |
| F215A.2.23/L212* | 133087 | 54’7″ | 31’7″ | 400 | 24715 | 4500 | 12-17 | 32 | 7054 | 8’3″ | 3’8″ | 8’8″ |
| F215A.2.23/L213* | 133087 | 61’2″ | 37’10” | 400 | 24715 | 4500 | 12-17 | 32 | 7253 | 8’3″ | 3’8″ | 8’8″ |
| F215A.2.23/L214* | 133087 | 67’5″ | 43’9″ | 400 | 24715 | 4500 | 12-17 | 32 | 7363 | 8’3″ | 3’8″ | 8’8″ |
| F215A.2.24/L212* | 128747 | 61’8″ | 38’6″ | 400 | 24715 | 4500 | 12-17 | 32 | 7418 | 8’3″ | 3’8″ | 8’9″ |
| F215A.2.24/L213* | 128747 | 68’2″ | 44’11” | 400 | 24715 | 4500 | 12-17 | 32 | 7594 | 8’3″ | 3’8″ | 8’9″ |
| F215A.2.24/L214 | 128747 | 74’5″ | 50’10” | 400 | 24715 | 4500 | 12-17 | 32 | 7716 | 8’3″ | 3’8″ | 8’9″ |
| F215A.2.25/L102 | 126577 | 69’10” | 45’9″ | 400 | 24715 | 4500 | 12-17 | 32 | 7341 | 8’3″ | 3’8″ | 8’7″ |
| F215AC.2.24/L212* | 132364 | 57’1″ | 36’5″ | 400 | 24715 | 4500 | 12-17 | 32 | 7286 | 8’3″ | 3’8″ | 8’9″ |
| F215AC.2.24/L213* | 132364 | 63’7″ | 42’9″ | 400 | 24715 | 4500 | 12-17 | 32 | 7462 | 8’3″ | 3’8″ | 8’9″ |
| F215AC.2.24/L214* | 132364 | 69’10” | 48’10” | 400 | 24715 | 4500 | 12-17 | 32 | 7583 | 8’3″ | 3’8″ | 8’9″ |
GB / The range of versions available also includes: - IT / La gamma delle versioni disponibili include anche: - FR / La gamme de versions disponibles inclut également: - DE / Der Bereich der Versionen erhältlich umfasst auch: - ES / La gama de versiones disponibles también incluye: - NL / Het bereik van versies beschikbaar omvat ook:
F215AC.2.23, F215AC.2.25, F215AC.2.26, F215A.2.23 L212, F215A.2.23 L213, F215A.2.23 L214, F215A.2.24 L212, F215A.2.24 L213, F215AC.2.24 L212, F215AC.2.24 L213, F215AC.2.24 L214
*US / The range of versions available also includes F215AC.2.23, F215AC.2.25, F215AC.2.26, F215A.2.23 L212/L213/L214, F215A.2.24 L212/L213, F215AC.2.24 L212/L213/L214 to see the load diagram go to fassitech.com: - FR / La gamme de versions disponibles comprend aussi F215AC.2.23, F215AC.2.25, F215AC.2.26, F215A.2.23 L212/L213/L214, F215A.2.24 L212/L213, F215AC.2.24 L212/L213/L214 , pour voir le diagramme de charge consulter le site Internet fassitech.com - ES / La gama de versiones disponibles también incluyeF215AC.2.23, F215AC.2.25, F215AC.2.26, F215A.2.23 L212/L213/L214, F215A.2.24 L212/L213, F215AC.2.24 L212/L213/L214, para ver el diagrama de carga visitar el sitio web fassitech.com
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
FX500 – Fassi Electronic Control
Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.
CPM – Crane Position Monitoring
Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
PROLINK – Progressive Link
Ein exklusives Fassi-System, das es mithilfe eines längeren, mit einem doppelten Kniehelbelsystem verbundenen Knickarm möglich macht, den Arbeitswinkel je nach Modell auf 10 bis 15 Grad über die Horizontallinie zu überstrecken. Sogar in dieser Konfiguration sind die Angaben der Lastdiagramme gewährleistet. Auf die Jib-Arme kann das System ebenfalls angewendet werden, dabei ist beim Jib eine Erweiterung des Arbeitswinkels auf 10 bis 20 Grad über die Horizontale möglich.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
FSC – Fassi Stability Control
Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.
FX500 – Fassi Electronic Control
Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.
CPM – Crane Position Monitoring
Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
PROLINK – Progressive Link
Ein exklusives Fassi-System, das es mithilfe eines längeren, mit einem doppelten Kniehelbelsystem verbundenen Knickarm möglich macht, den Arbeitswinkel je nach Modell auf 10 bis 15 Grad über die Horizontallinie zu überstrecken. Sogar in dieser Konfiguration sind die Angaben der Lastdiagramme gewährleistet. Auf die Jib-Arme kann das System ebenfalls angewendet werden, dabei ist beim Jib eine Erweiterung des Arbeitswinkels auf 10 bis 20 Grad über die Horizontale möglich.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
FSC – Fassi Stability Control
Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.
Optional
D900 – Digital Multifunction Distributor Bank
Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.
ME – Manual Extension
Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500, FX900, FX990 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.
OTC – Oil Temperature Control
Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.
GAS – Grab Automatic Shake
Einstellbares und automatisches Rüttelsystem für den Greifer; bei Betätigen der Funkfernsteuerung wird er graduell entleert. Die Abstufung des Vorgangs wird auch bei hoher Geschwindigkeit durch die automatische Kontrolle der Öffnungs- und Schließbewegungen des Greifers gewährleistet. Die Leistungsfähigkeit des Systems ist auch bei Mehrfachbewegungen garantiert und wird weder durch die Durchflussverteilung noch durch die Dynamik beeinflusst.
FL – Full Lift
Ein System, das je nach Arbeitsanforderung die Wahl des Bedienmodus “schnell” (Schnellgangventil aktiviert) oder des Modus “stark” (Schnellgangventil deaktiviert) für das Ausfahren der Ausschübe erlaubt. Die Auswahl erfolgt über das Icon auf der Fernsteuerung oder dem Bedienpult.
OHT – Outrigger Hydraulic Tilt
Schwenksystem für die hydraulisch schwenkbaren Stützbeine; mit hydraulischem Stellmotor oder mit hydraulischer Stellwinde. Durch Betätigen eines dafür vorgesehenen Ventils, das den Ölfluss des Abstützausschubträgers zum Stellantrieb umleitet, kann der Bediener eine kontrollierte Bewegung des Stützbeins erzielen, ohne Kraft aufzuwenden.
S900 – Multifunction Distributor Bank
Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.
Galerie
Downloadbereich

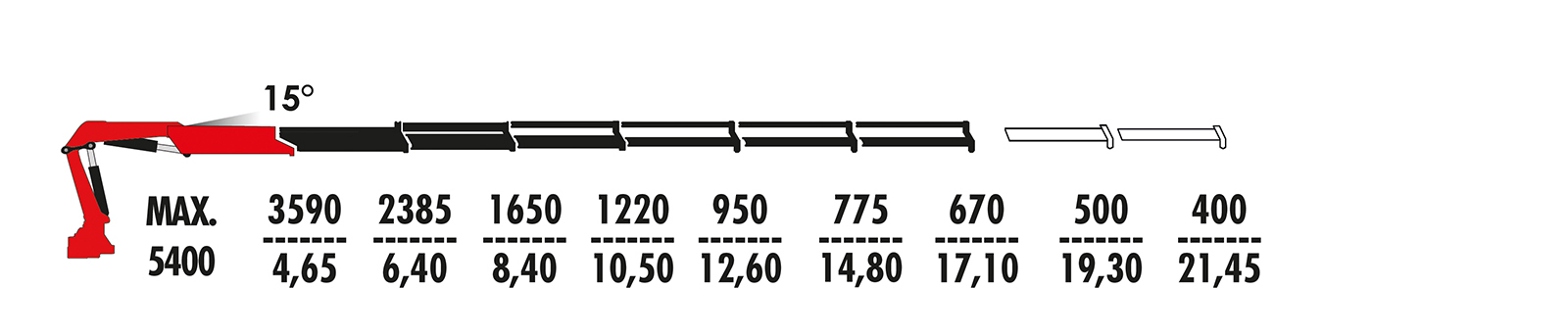

Maximale hydraulische Reichweite
