Leichte Krane
F175A.2
Hebekapazität
16,00 tm
Bis zu 16,0 tm
Maximale Reichweite
22,70 m
Bis zu 22,70 m mit Ausleger
Rotation
400°
Drehung 400° mit Zahnstange und Ritzel
Markt
Extra CE

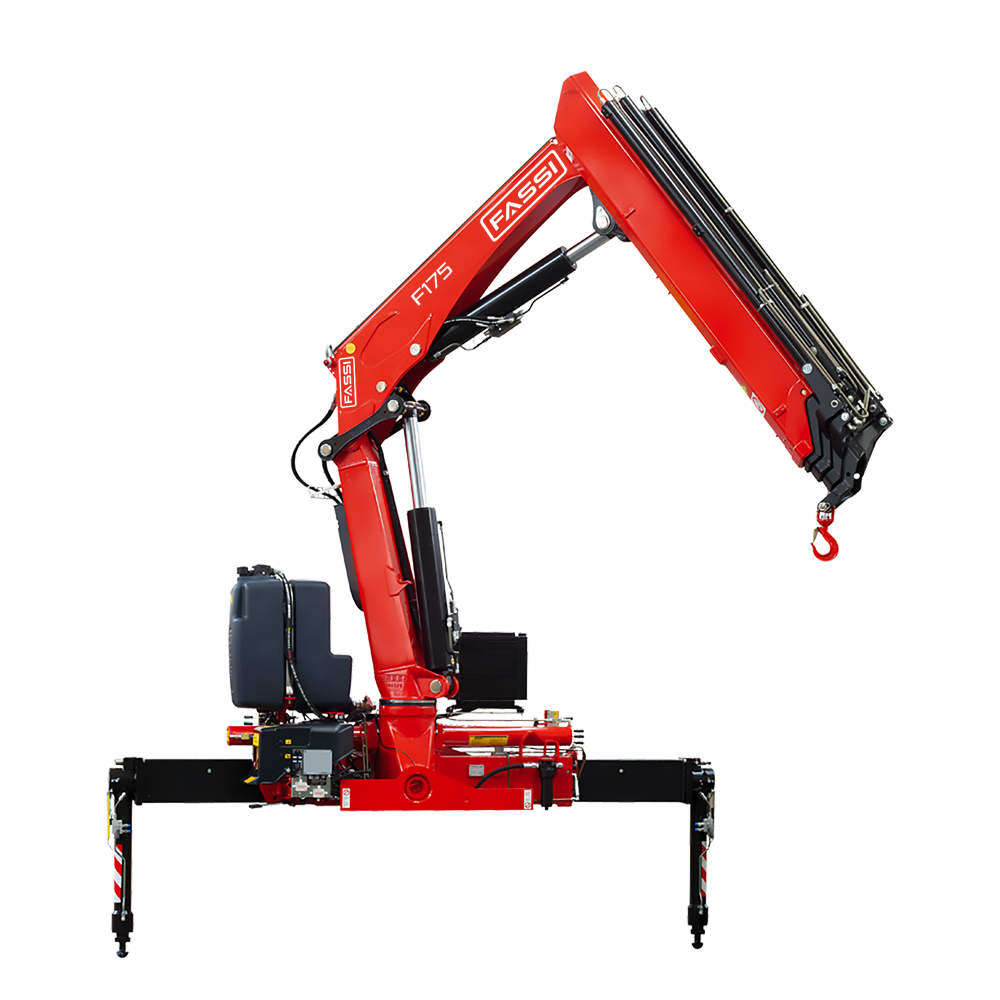

F175A.2
Der F175A.2 ist ein kompakter, leistungsstarker und präziser Kran mit einem Hubmoment bis 16,0 mto sowie einer maximalen Ausladung von 22,70 m mit Jib.
Der hydraulische Steuerblock S800 garantiert eine flüssige und sichere Steuerung, während mit der Version dynamic (.2) mit Kniehebelsystem auch bei anspruchsvollen Aufgabenstellungen eine optimierte Leistung sichergestellt ist. Das Schwenkwerk von 400° mit Zahnstange und Ritzel gewährleistet ein breites Bewegungsspektrum.
Modellspezifikationen
kg/m
| Modello | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F175A.2.22 | 157 | 16,00 | 8,35 | 4,00 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2370 | 2520 | 920 | 2410 |
| F175A.2.23 | 152 | 15,49 | 10,50 | 6,10 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2530 | 2520 | 985 | 2410 |
| F175A.2.24 | 147 | 14,98 | 12,70 | 8,25 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2700 | 2520 | 985 | 2410 |
| F175A.2.25 | 145 | 14,78 | 14,90 | 10,35 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2870 | 2520 | 985 | 2410 |
| F175A.2.26 | 139 | 14,17 | 17,10 | 12,45 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2970 | 2520 | 985 | 2410 |
| F175AC.2.23 | 156 | 15,90 | 9,10 | 5,45 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2470 | 2520 | 985 | 2410 |
| F175AC.2.24 | 151 | 15,39 | 11,30 | 7,60 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2640 | 2520 | 985 | 2410 |
| F175AC.2.25 | 151 | 15,39 | 13,50 | 9,70 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2800 | 2520 | 985 | 2410 |
| F175AC.2.26 | 145 | 14,78 | 15,70 | 11,80 | 400 | 27,3 | 31 | 45 – 65 | 180 | 2920 | 2520 | 985 | 2410 |
| F175A.2.23/L212 | 152 | 15,49 | 16,60 | 9,65 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3100 | 2520 | 1130 | 2660 |
| F175A.2.23/L213 | 152 | 15,49 | 18,70 | 11,60 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3190 | 2520 | 1130 | 2660 |
| F175A.2.23/L214 | 152 | 15,49 | 20,55 | 13,35 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3240 | 2520 | 1130 | 2660 |
| F175A.2.24/L212 | 147 | 14,98 | 18,80 | 11,75 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3265 | 2520 | 1130 | 2675 |
| F175A.2.24/L213 | 147 | 14,98 | 20,80 | 13,70 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3345 | 2520 | 1130 | 2675 |
| F175A.2.24/L214 | 147 | 14,98 | 22,70 | 15,50 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3400 | 2520 | 1130 | 2675 |
| F175AC.2.24/L212 | 151 | 15,39 | 17,40 | 11,10 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3205 | 2520 | 1130 | 2675 |
| F175AC.2.24/L213 | 151 | 15,39 | 19,40 | 13,05 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3285 | 2520 | 1130 | 2675 |
| F175AC.2.24/L214 | 151 | 15,39 | 21,30 | 14,90 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3340 | 2520 | 1130 | 2675 |
| F175A.2.25/L102 | 145 | 14,78 | 21,30 | 13,95 | 400 | 27,3 | 31 | 45 – 65 | 180 | 3230 | 2520 | 1130 | 2375 |
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.

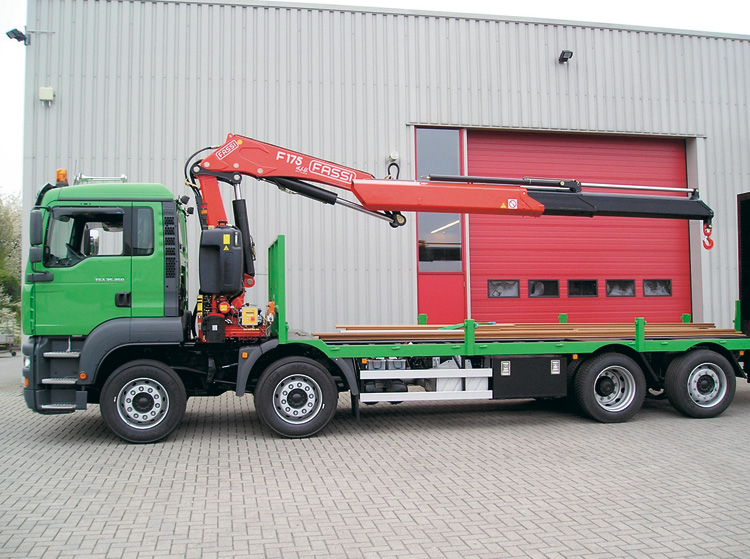

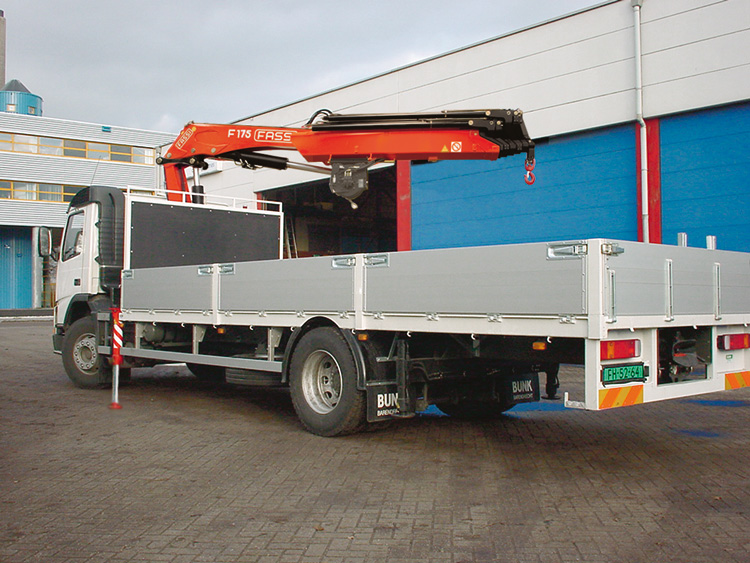

Galerie
Downloadbereich

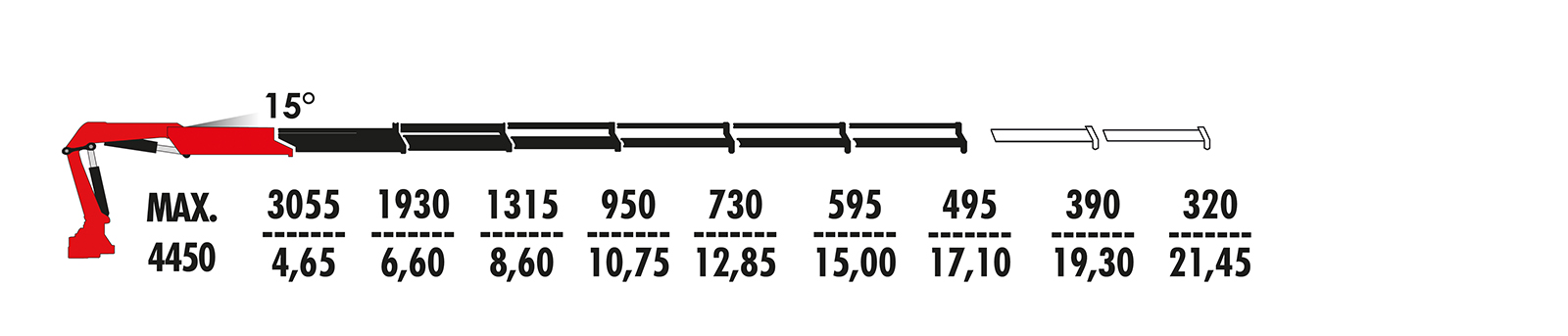

Maximale hydraulische Reichweite
F175A.2.26-NC
Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.
Download-Tabelle
