Leichte Krane
F175A.1
Hebekapazität
17,00 tm
Bis zu 16,82 tm
Maximale Reichweite
21,50 m
Bis zu 21,5 m mit Ausleger
Rotation
400°
Drehung 400° mit Zahnstange und Ritzel
Markt
Extra CE
F175A.1

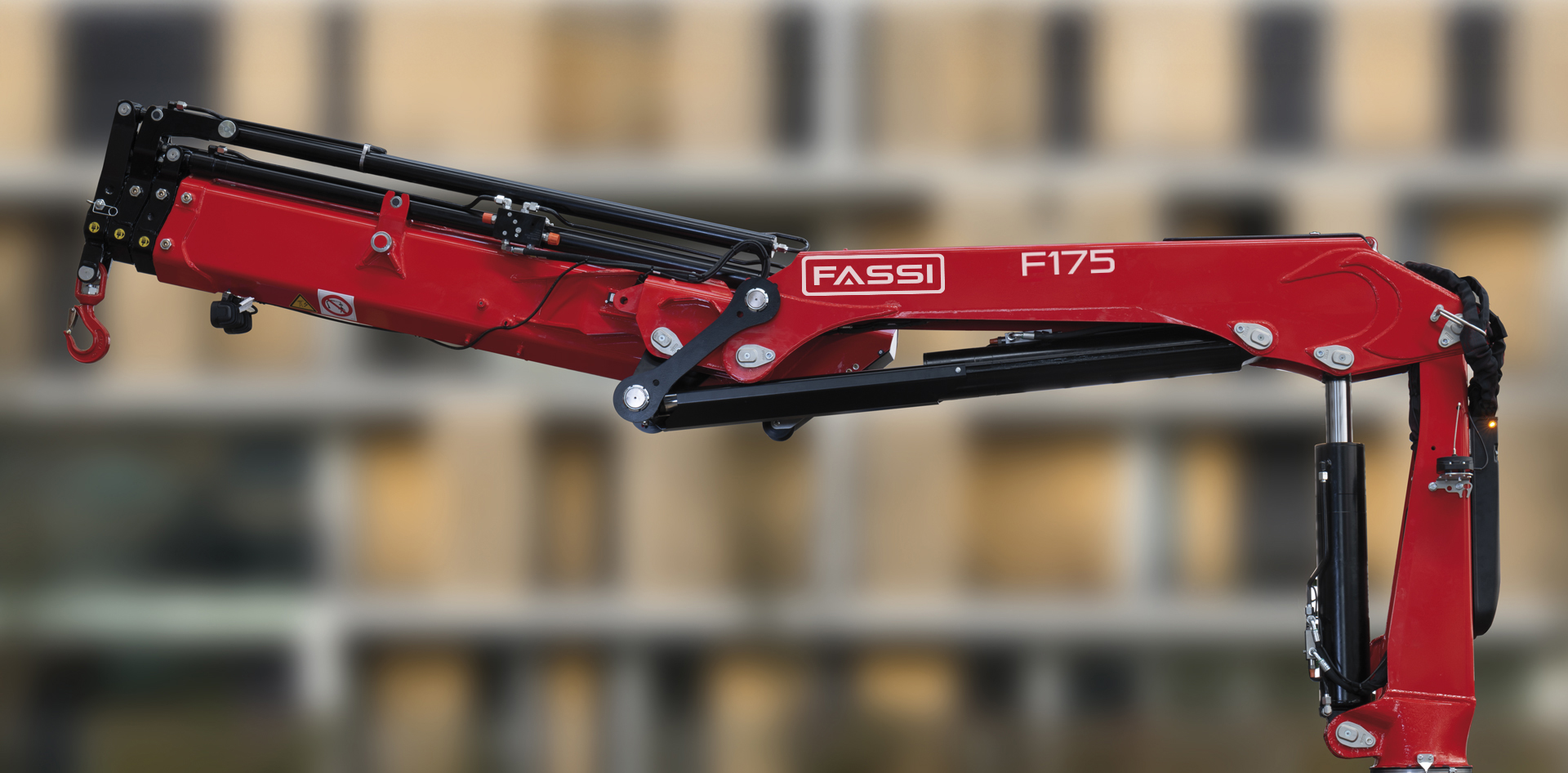

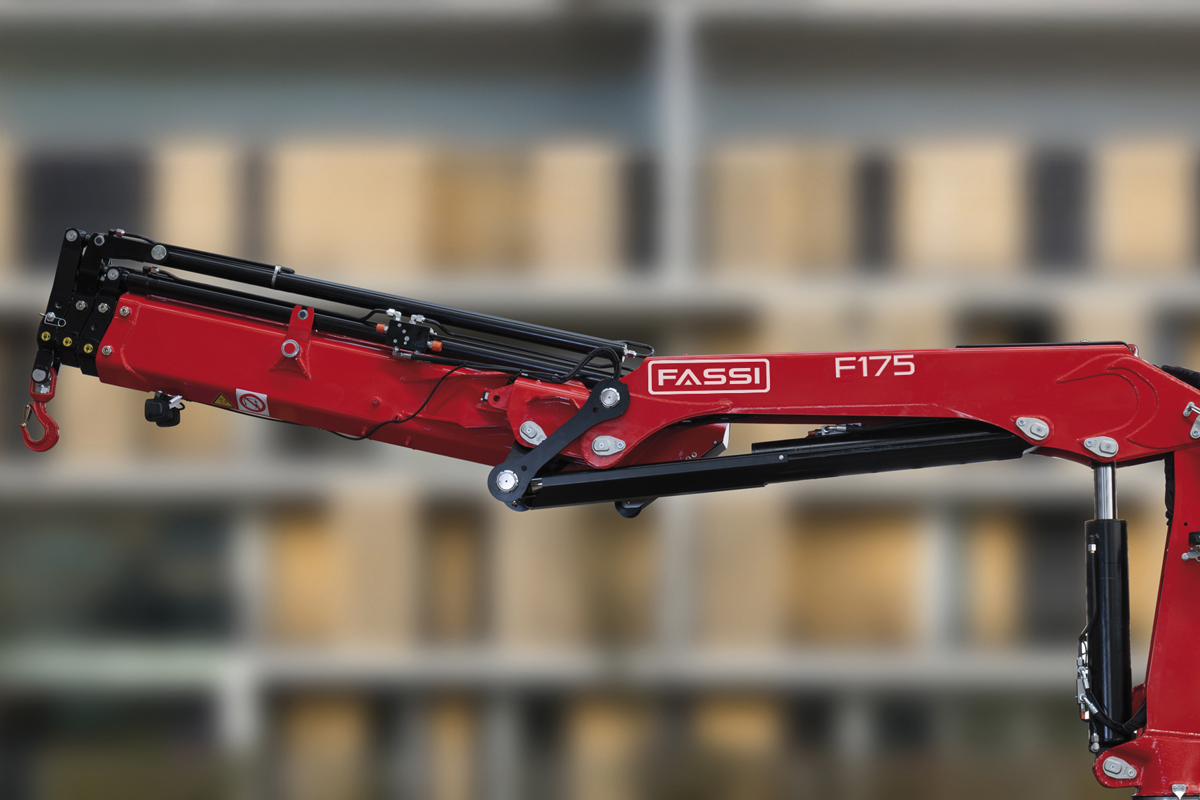

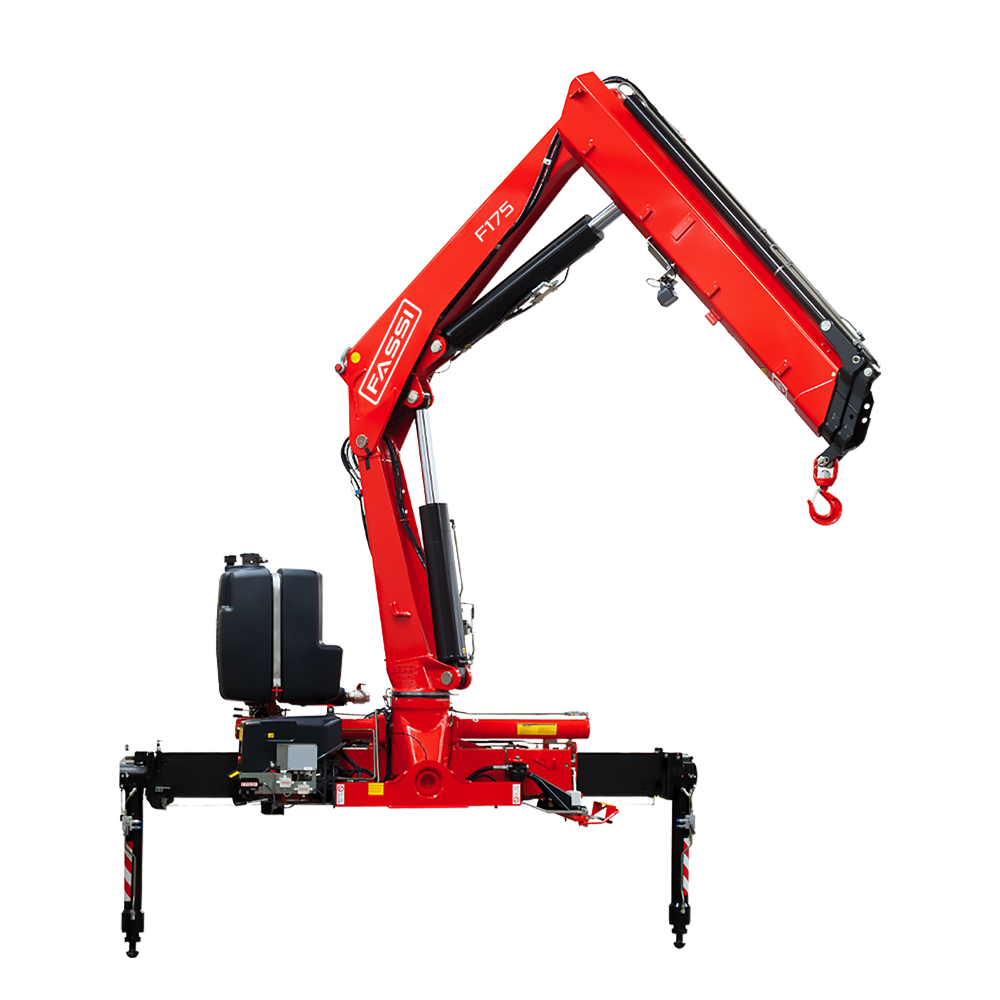

Der Fassi F175A.1 dynamic ist die ideale Lösung für alle, die kompaktes Format, Kraft und Vielseitigkeit in einem einzigen Kran suchen. Mit einem max. Hubmoment von 17,30 mto (170 kNm) und einer Ausladung bis 14,70 m zeichnet er sich durch zuverlässige Leistungen und eine optimale Hubkapazität bei zahlreichen Aufgabenstellung aus.
Die hydraulische Ausstattung mit der Überlastabschalteinrichtung FX500 und dem Sandwichsteuerblock Hydrocontrol HC/D4 garantiert flüssige und präzise Bewegungsabläufe.
Die Version dynamic (.1) mit Kniehebelsystem und dem System ProLink erweitert den Arbeitswinkel des Knickarms und garantiert so größere Flexibilität bei Lastenbewegungen und Hubarbeiten. Das Schwenkwerk von 416° mit Zahnstange und Ritzel ergänzt das Profil und sorgt für ausgezeichnete Wendigkeit.
Modellspezifikationen
kg/m
| Modello | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F175A.1.22 | 166 | 16,82 | 6,30 | 1,80 | 400 | 27,3 | 29,5 | 40 | 120 | 1870 | 2500 | 845 | 2260 |
| F175A.1.23 | 157 | 16,52 | 8,30 | 3,75 | 400 | 27,3 | 29,5 | 40 | 120 | 1970 | 2500 | 845 | 2260 |
| F175A.1.24 | 151 | 16,11 | 10,40 | 5,75 | 400 | 27,3 | 29,5 | 40 | 120 | 2120 | 2500 | 845 | 2260 |
| F175A.1.25 | 151 | 15,50 | 10,40 | 5,75 | 400 | 27,3 | 29,5 | 40 | 120 | 2120 | 2500 | 940 | 2260 |
| F175AC.1.22 | 151 | 15,39 | 10,40 | 5,75 | 400 | 27,3 | 29,5 | 40 | 120 | 2120 | 2500 | 940 | 2260 |
| F175AC.1.23 | 145 | 14,78 | 14,65 | 9,85 | 400 | 27,3 | 29,5 | 40 | 120 | 1820 | 2500 | 835 | 2260 |
| F175AC.1.24 | 157 | 16,00 | 14,60 | 7,25 | 400 | 27,3 | 29,5 | 40 | 120 | 2670 | 2500 | 845 | 2260 |
| F175AC.1.25 | 151 | 15,39 | 16,60 | 9,30 | 400 | 27,3 | 29,5 | 40 | 120 | 2855 | 2500 | 940 | 2260 |
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
