Leichte Krane
F135A e-active
Hebekapazität
13,00 tm
bis zu 13,0 tm
Maximale Reichweite
16,75 m
Bis zu 16,75 m mit Ausleger
Rotation
390°
Drehung 390° mit Zahnstange und Ritzel
Markt
CE

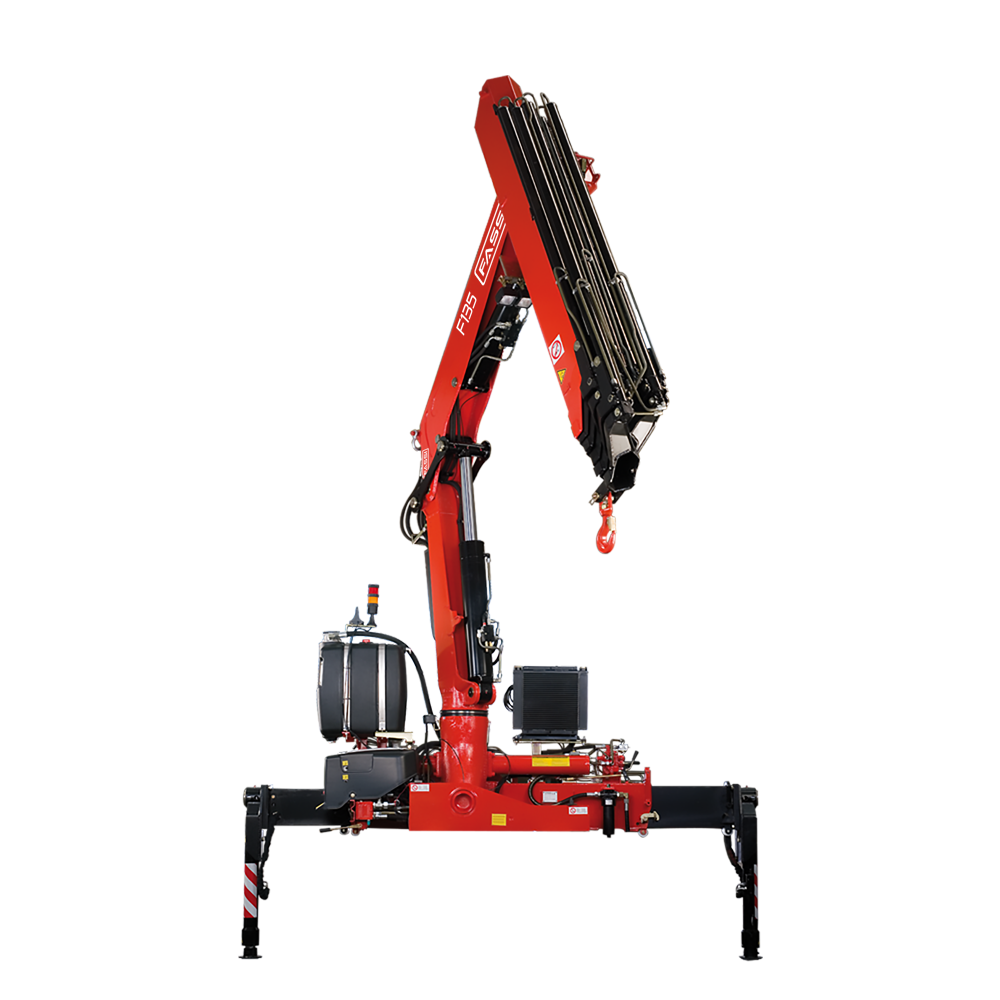

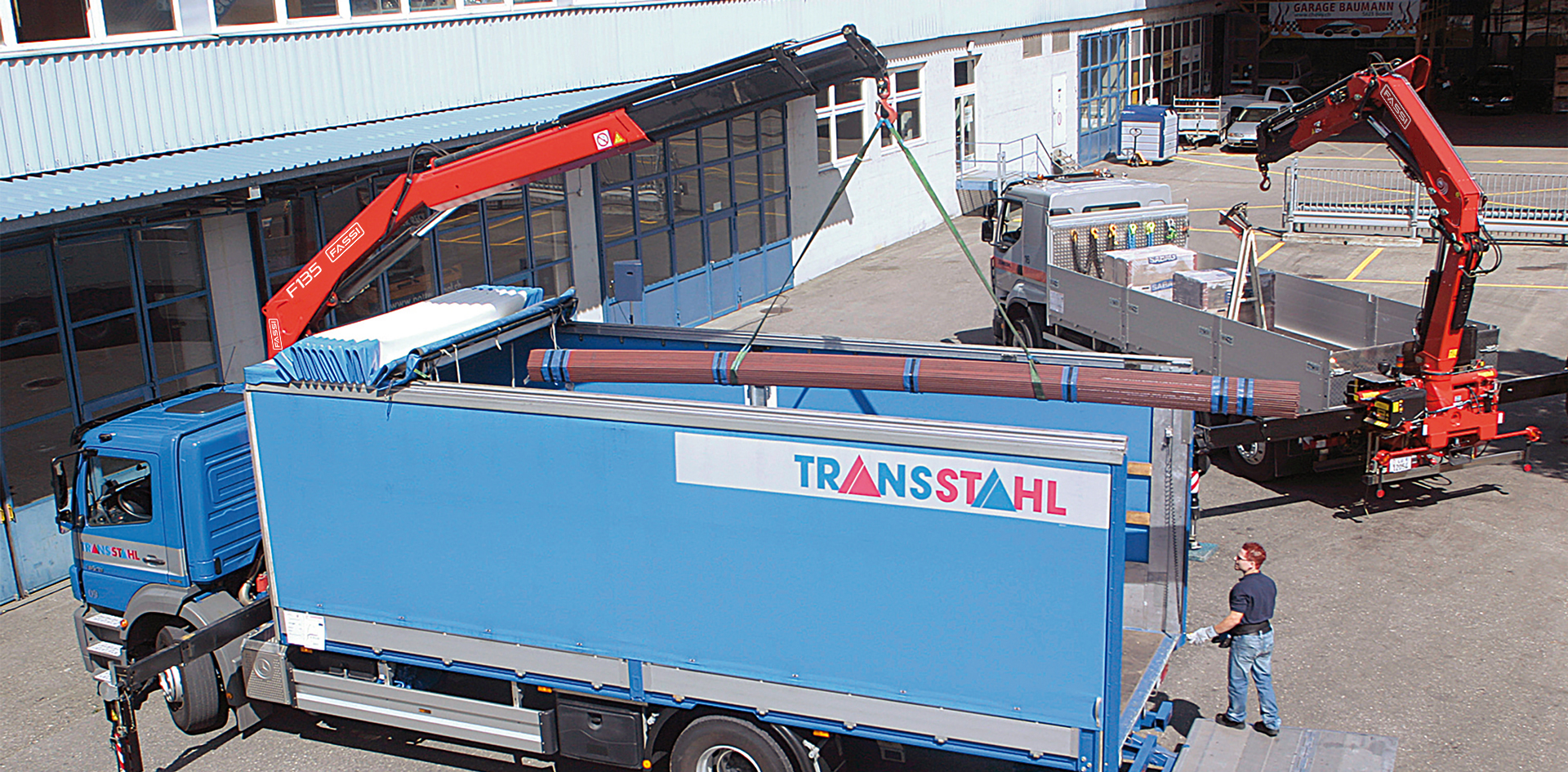

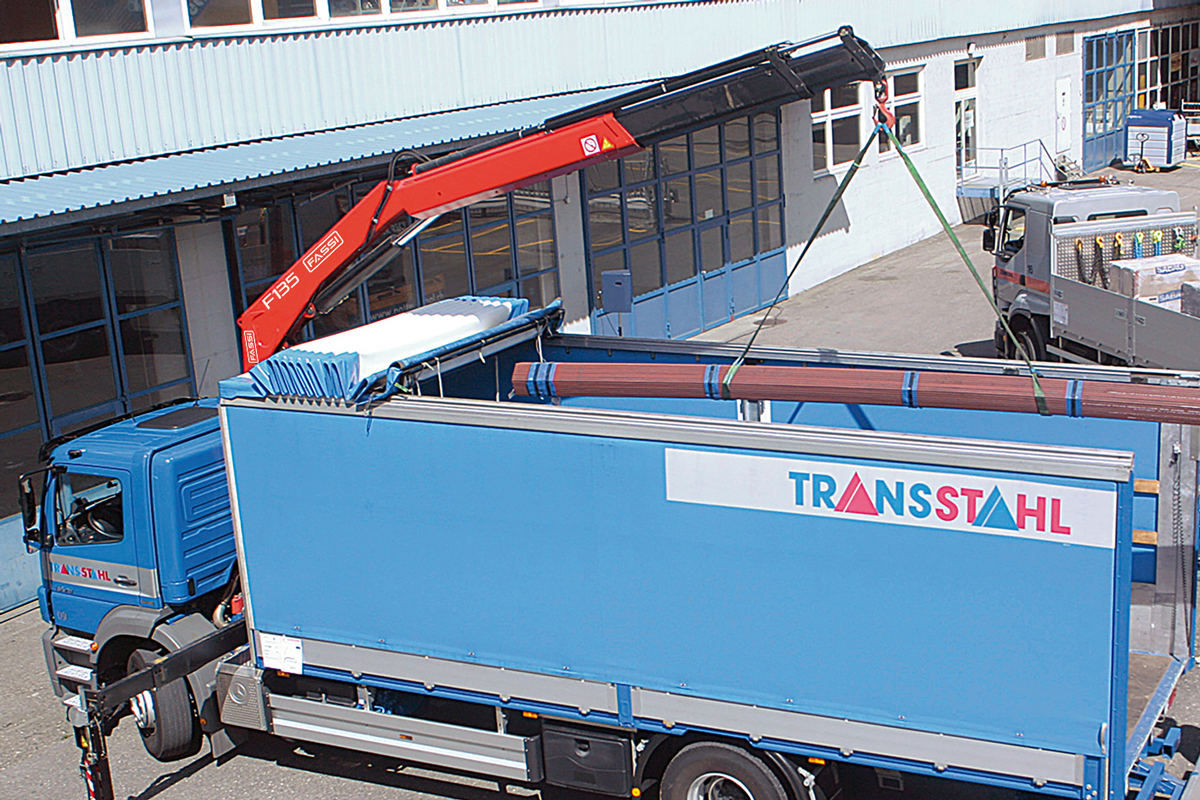

F135A e-active
Der F135A.0 e-active ergänzt die Baureihe mit der Funkfernsteuerung RCH/RCS und dem digitalen hydraulischen Steuerblock D850 für eine präzise und unmittelbare Kontrolle.
Mit einem Hubmoment von 13,0 mto und einer Ausladung mit Jib von 16,75 m ist er kompakt im Format und vielseitig im Einsatz.
Auch in der Version active (.0) ohne Kniehebelsystem sorgt das Schwenkwerk von 390° mit Zahnstange und Ritzel für flüssige und kontinuierliche Bewegungsabläufe im Zusammenspiel mit einem ausgereiften Elektroniksystem.
Modellspezifikationen
kg/m
lbs/ft
| kg/m | kNm | tm | m | m | ° | kNm | MPa | l/min | l | kg | mm | mm | mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F135A.0.21* | 128 | 13,05 | 6,35 | 1,80 | 390 | 21,5 | 28,5 | 40 | 90 | 1640 | 2390 | 824 | 2205 |
| F135A.0.22* | 120 | 12,23 | 8,30 | 3,70 | 390 | 21,5 | 28,5 | 40 | 90 | 1780 | 2390 | 827 | 2205 |
| F135A.0.23* | 115 | 11,72 | 10,40 | 5,70 | 390 | 21,5 | 28,5 | 40 | 90 | 1910 | 2390 | 827 | 2205 |
| F135A.0.24* | 111 | 11,31 | 12,55 | 7,80 | 390 | 21,5 | 28,5 | 40 | 90 | 2030 | 2420 | 827 | 2205 |
| F135A.0.25* | 109 | 11,11 | 14,70 | 9,85 | 390 | 21,5 | 28,5 | 40 | 90 | 2170 | 2450 | 963 | 2205 |
| F135AC.0.22 | 122 | 12,44 | 6,60 | 2,85 | 390 | 21,5 | 28,5 | 40 | 90 | 1730 | 2400 | 827 | 2205 |
| F135AC.0.23 | 118 | 12,03 | 8,65 | 4,85 | 390 | 21,5 | 28,5 | 40 | 90 | 1880 | 2400 | 827 | 2205 |
| F135AC.0.24* | 115 | 11,72 | 10,85 | 6,90 | 390 | 21,5 | 28,5 | 40 | 90 | 1990 | 2465 | 827 | 2205 |
| F135AC.0.25 | 113 | 11,52 | 13,00 | 9,00 | 390 | 21,5 | 28,5 | 40 | 90 | 2120 | 2490 | 963 | 2205 |
| F135A.0.22/L102* | 120 | 12,23 | 14,85 | 7,30 | 390 | 21,5 | 28,5 | 40 | 90 | 2100 | 2480 | 960 | 2205 |
| F135A.0.23/L102* | 115 | 11,72 | 16,85 | 9,25 | 390 | 21,5 | 28,5 | 40 | 90 | 2230 | 2480 | 960 | 2205 |
| F135AC.0.23/L102 | 118 | 12,03 | 15,15 | 8,40 | 390 | 21,5 | 28,5 | 40 | 90 | 2200 | 2480 | 960 | 2205 |
| Modello | lbs.ft | ft | ft | ° | lbs.ft | psi | gpm | gal | lbs | ft | ft | ft |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F135A.0.21 | 94391 | 20’10” | 5’10” | 390 | 15862 | 4140 | 10 | 24 | 3615 | 7’10” | 2’8″ | 7’2″ |
| F135A.0.22 | 88459 | 27’2″ | 12’1″ | 390 | 15862 | 4140 | 10 | 24 | 3924 | 7’10” | 2’8″ | 7’2″ |
| F135A.0.23 | 84771 | 34’1″ | 18’8″ | 390 | 15862 | 4140 | 10 | 24 | 4210 | 7’10” | 2’8″ | 7’2″ |
| F135A.0.24 | 81805 | 41’2″ | 25’7″ | 390 | 15862 | 4140 | 10 | 24 | 4475 | 7’11” | 2’8″ | 7’2″ |
| F135A.0.25 | 80359 | 48’2″ | 32’3″ | 390 | 15862 | 4140 | 10 | 24 | 4783 | 8’0″ | 3’1″ | 7’2″ |
| F135AC.0.22 | 89978 | 21’7″ | 9’4″ | 390 | 15862 | 4140 | 10 | 24 | 3813 | 7’10” | 2’8″ | 7’2″ |
| F135AC.0.23 | 87013 | 28’4″ | 15’10” | 390 | 15862 | 4140 | 10 | 24 | 4144 | 7’10” | 2’8″ | 7’2″ |
| F135AC.0.24 | 84771 | 35’7″ | 22’7″ | 390 | 15862 | 4140 | 10 | 24 | 4387 | 8’1″ | 2’8″ | 7’2″ |
| F135AC.0.25 | 83324 | 42’7″ | 29’6″ | 390 | 15862 | 4140 | 10 | 24 | 4673 | 8’2″ | 3’1″ | 7’2″ |
| F135A.0.22/L102 | 88459 | 48’8″ | 23’11” | 390 | 15862 | 4140 | 10 | 24 | 4629 | 8’1″ | 3’1″ | 7’2″ |
| F135A.0.23/L102 | 84771 | 55’3″ | 30’6″ | 390 | 15862 | 4140 | 10 | 24 | 4916 | 8’1″ | 3’1″ | 7’2″ |
* GB / Load diagram into the brochure - IT / Diagramma di carico nel depliant - FR / Abaque de charge dans le dépliant - DE / Lastdiagramm im Prospekt - ES / Diagrama de carga en el catálogo - NL / Draagvermogen grafiek in het prospectus
US / The range of versions available also includes: - FR / La gamme de versions disponibles inclut également: - ES / La gama de versiones disponibles también incluye: F135AC.0.22, F135AC.0.23, F135AC.0.25
Legende
Kranhöhe
Hebekapazität
Öltankkapazität
Drehmoment (lbs)
Drehmoment (mt)
Hydraulische Verlängerung
Montagebreite
Kranbreite
Max Hydraulic Outreach
Krangewicht
Pumpendurchflussrate (gpm)
Pumpendurchfluss (l/min)
Durchflussrate (gpm)
Pumpendurchfluss (l/min)
Arbeitsdruck (MPA)
Arbeitsdruck (psi)
Rotation
Stärken
D850 – Digital Multifunction Distributor Bank
Digitaler hydraulischer Multifunktionssteuerblock, der mit dem Sättigungsschutzsystem „Flow Sharing“ ausgestattet ist. Dadurch wird die Ölmenge proportional auf alle gleichzeitig genutzten Funktionselemente verteilt und gewährleistet so die perfekte Multifunktionalität des Steuerblocks.
RCH/RCS – Radio Remote Control
Digitale Funkfernsteuerung der neuen Generation, ausschließlich mit Fassi-Kranen einsetzbar, mit großzügigem grafischem Display, für die Fernsteuerung der Kranfunktionen und auf Wunsch der Fahrzeug- und Abstützoptionen. Automatische Suche der besten verfügbaren Frequenz und dank zweiseitig gerichteter Kommunikation ständige Interaktion zwischen Bediener und Kran.
FX500 – Fassi Electronic Control
Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.
CPM – Crane Position Monitoring
Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
FS – Flow Sharing
Digitales von Fassi entwickeltes Sättigungsschutzsystem, das mittels einer speziellen Software das von der Pumpe kommende Öl exakt proportional zu allen über die Funksteuerung aktivierten Kranfunktionen fließen lässt. So wird perfekte Multifunktionalität gewährleistet und die Bewegung der aufgebrachten Last außerordentlich sicher überwacht.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
MOL – Manual Outriggers Lock
Steuerungssystem, das anzeigt, ob die Verriegelungen für die manuellen seitlichen Abstützverbreiterungen korrekt funktionieren. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
FSC – Fassi Stability Control
Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.
D850 – Digital Multifunction Distributor Bank
Digitaler hydraulischer Multifunktionssteuerblock, der mit dem Sättigungsschutzsystem „Flow Sharing“ ausgestattet ist. Dadurch wird die Ölmenge proportional auf alle gleichzeitig genutzten Funktionselemente verteilt und gewährleistet so die perfekte Multifunktionalität des Steuerblocks.
RCH/RCS – Radio Remote Control
Digitale Funkfernsteuerung der neuen Generation, ausschließlich mit Fassi-Kranen einsetzbar, mit großzügigem grafischem Display, für die Fernsteuerung der Kranfunktionen und auf Wunsch der Fahrzeug- und Abstützoptionen. Automatische Suche der besten verfügbaren Frequenz und dank zweiseitig gerichteter Kommunikation ständige Interaktion zwischen Bediener und Kran.
FX500 – Fassi Electronic Control
Exklusives elektronisches Steuerungssystem für den Belastungszustand des Krans, der Zusatzknickarme und Handauszüge sowie der Winde. Es überwacht das Hubmoment und ermöglicht die Aktivierung unterschiedlicher Arbeitszonen je nach Standfestigkeit der Einheit Fahrzeug/Kran. Es überträgt die Arbeitsdaten und zeichnet sie auf.
CPM – Crane Position Monitoring
Sicherheitssystem, das anzeigt, ob die manuellen oder hydraulischen Abstützverbreiterungen komplett eingefahren sind. Die Höhenkontrolle, welche die Höhe des Krans in Ablageposition kontrolliert, ist in diesem System mit eingebunden. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
FS – Flow Sharing
Digitales von Fassi entwickeltes Sättigungsschutzsystem, das mittels einer speziellen Software das von der Pumpe kommende Öl exakt proportional zu allen über die Funksteuerung aktivierten Kranfunktionen fließen lässt. So wird perfekte Multifunktionalität gewährleistet und die Bewegung der aufgebrachten Last außerordentlich sicher überwacht.
MPES – Multi Power Extension System
Ein original Fassi-System für außergewöhnliche Geschwindigkeit beim Ein- und Ausfahren der Ausschübe. Es besteht aus einer Reihe von unabhängigen Kranzylindern gleicher Stärke, die hydraulisch und in Reihe miteinander verbunden sind. Eine spezielle unabhängige Verankerung der Ausschubzylinder sorgt für mehr Leistung in der Vertikalen.
UHSS – Ultra High Stregth Steel
Ultrahochfeste Stähle werden bei der Herstellung von wichtigen Komponenten für die Strukturen der Fassi-Krane verwendet. Sie verfügen über eine extrem hohe Elastizitätsgrenze und steigern die Stabilität der Komponenten. Gleichzeitig verringert sich das Gesamtgewicht des Krans, was sich günstig auf die Nutzladefläche des Fahrzeugs mit montiertem Kran auswirkt, die dadurch erhöht wird.
FWD – Fewer Welds Design
Je weniger Schweißnähte die Kranstrukturen aufweisen, desto widerstandsfähiger sind diese. Die Strukturkomponenten bestehen entweder aus gebogenem Stahl mit Schweißnäht einer Schlussplatte und nicht mehr aus zusammengesetzten Strukturen mit Schweißnähten an den vier Seiten oder sind monolithische Strukturen wie die Knickarme und die Ausschübe, die mit einer einzigen Schweißung hergestellt werden. Sie verfügen über eine ausgewogene Elastizität unter Belastung und eine ideale Dauerschwingfestigkeit.
CQ – Cast Quality
Fassi verwendet seit mehr als 35 Jahren Gusskomponenten mit hervorragenden mechanischen Eigenschaften für verschiedene wesentliche Strukturkomponenten wie den Sockel (Ritzel), den Kopf der Kransäule, den Träger der Kransäule, die Köpfe der Schafte und Kranarmzylinder, die Kniehebel und andere kleinere Komponenten: weniger Schweißnähte und mehr Widerstard an Ermüdungszyklen.
RPS – Rack and Pinion System
Ein exklusives Fassi-Schwenksystem mit Zahnstange und Ritzel, bei dem der Führungsschuh der Zahnstange aufgrund der Schwerkraft selbstzentrierend ist. Der Führungsschuh muss also nicht von außen nachreguliert werden. Die Buchsen aus Technopolymer, einem verschleißfesten, reibungsarmen Material, bieten hohe Schwenkleistung.
MOL – Manual Outriggers Lock
Steuerungssystem, das anzeigt, ob die Verriegelungen für die manuellen seitlichen Abstützverbreiterungen korrekt funktionieren. Diese Informationen werden an einer akustischen und optischen Anzeige, die am Armaturenbrett angebracht wird, angezeigt.
FSC – Fassi Stability Control
Exklusives Fassi-System mit kontinuierlicher Steuerung, um ideale Einsatzbedingungen des Krans unter vollständiger Wahrung der Fahrzeugstabilität zu gewährleisten, abhängig vom Ausfahren der seitlichen Stabilisierungsstützen. Es wird in 3 Varianten geliefert: L (Low), M (Medium) und S (Super), die sich je nach Kombination mit den Ausstattungen der verschiedenen Kranmodelle in ihren Ausstattungs- und Funktionsmerkmalen unterscheiden.
Optional
XF – Extra Fast
Ein Fassi-System, das mithilfe von hydraulisch gesteuerten, speziell für die Verwendung mit Multifunktionssteuerblöcken vorgesehenen Sperrventilen, für flüssige, stufenlose und präzise Bewegungsabläufe sorgt sowie feinfühliges Manövrieren, geringere Erwärmung des Hydrauliköls und höhere Arbeitsgeschwindigkeit ermöglicht.
D900 – Digital Multifunction Distributor Bank
Digitaler hydraulischer Multifunktionssteuerblock mit Druckentlastungsventil und großer Durchflusskapazität, ausgestattet mit dem “Flow Sharing”-System, das für Multifunktionalität der Superlative steht. In Kombination mit dem Fassi-System XF (Extra Fast) gewährleistet es extrem flüssige und schnelle Bewegungen.
ME – Manual Extension
Ein von Fassi geplantes, entwickeltes und patentiertes System, das in Kombination mit den elektronischen Fassi-Systemen FX500, FX900, FX990 sowie einer speziell dafür vorgesehenen Software entscheidet, ob die Last am Handauszug gehoben werden kann oder ob sie die vorgesehene Belastung übersteigt. Das System ist auch in der Lage, das Gewicht der zu hebenden Last anzugeben.
OTC – Oil Temperature Control
Ein Temperaturregler für die elektronische Überwachung der Öltemperatur. Dank der Schnittstelle zwischen dem analogen Temperatursensor im Inneren des Ölkühlers und dem elektronischen Gehirn an Bord des Krans ist er in der Lage, die optimale Temperatur der Hydraulikkreise selbst unter schwierigsten Arbeitssituationen mit dem Kran aufrechtzuerhalten. Die Angabe der aktuellen Temperatur erscheint auf den Displays der Fernbedienung und der Bedientafel.
GAS – Grab Automatic Shake
Einstellbares und automatisches Rüttelsystem für den Greifer; bei Betätigen der Funkfernsteuerung wird er graduell entleert. Die Abstufung des Vorgangs wird auch bei hoher Geschwindigkeit durch die automatische Kontrolle der Öffnungs- und Schließbewegungen des Greifers gewährleistet. Die Leistungsfähigkeit des Systems ist auch bei Mehrfachbewegungen garantiert und wird weder durch die Durchflussverteilung noch durch die Dynamik beeinflusst.
OHT – Outrigger Hydraulic Tilt
Schwenksystem für die hydraulisch schwenkbaren Stützbeine; mit hydraulischem Stellmotor oder mit hydraulischer Stellwinde. Durch Betätigen eines dafür vorgesehenen Ventils, das den Ölfluss des Abstützausschubträgers zum Stellantrieb umleitet, kann der Bediener eine kontrollierte Bewegung des Stützbeins erzielen, ohne Kraft aufzuwenden.
S800 – Multifunction Distributor Bank
Hydraulischer Multifunktionssteuerblock, ideal für den Einsatz in Kranen des mittleren und kleinen Segments. Er verfügt über kalibrierte Schieber, je nach den Eigenschaften der verschiedenen Kranfunktionen.
S900 – Multifunction Distributor Bank
Hydraulischer multifunktionaler Steuerblock mit LS-Druckentlastungsventil, (“load-sensing”) mit hoher Leistungsfähigkeit, großem Koordinationsvermögen und Multifunktionalität. Alle Kranbewegungen laufen völlig kontrolliert, im richtigen Verhältnis zueinander und geschmeidig ab. Ideal für die Anwendung auf großen Kranen.

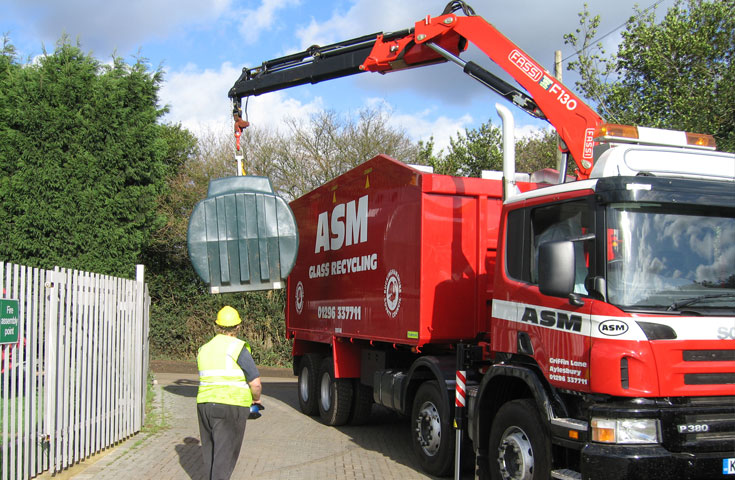

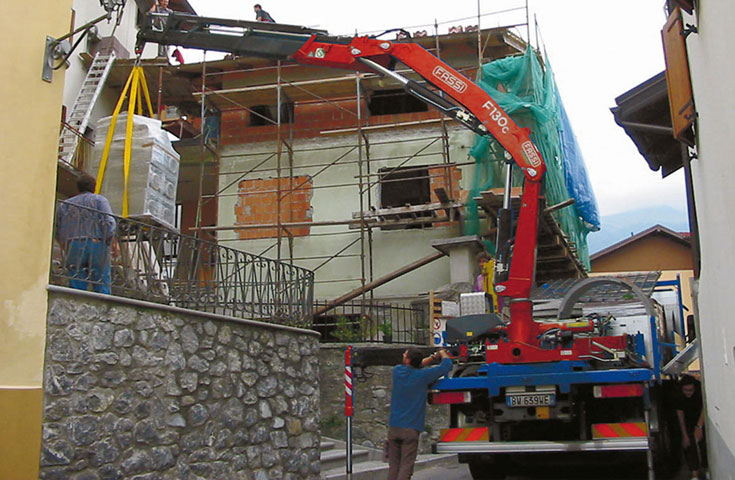

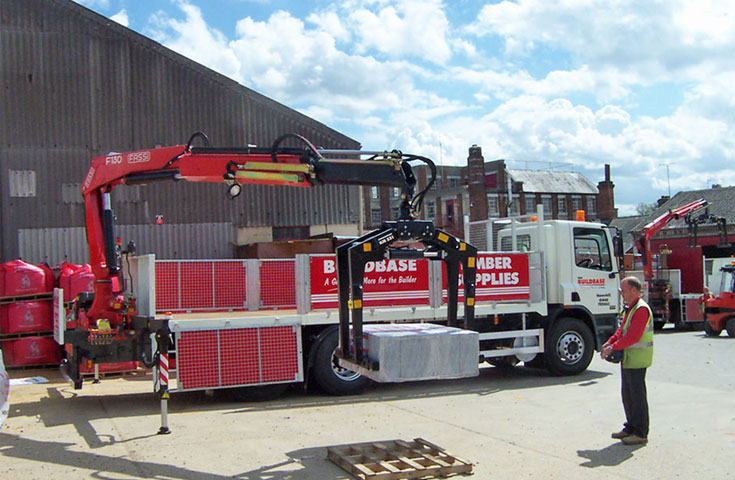

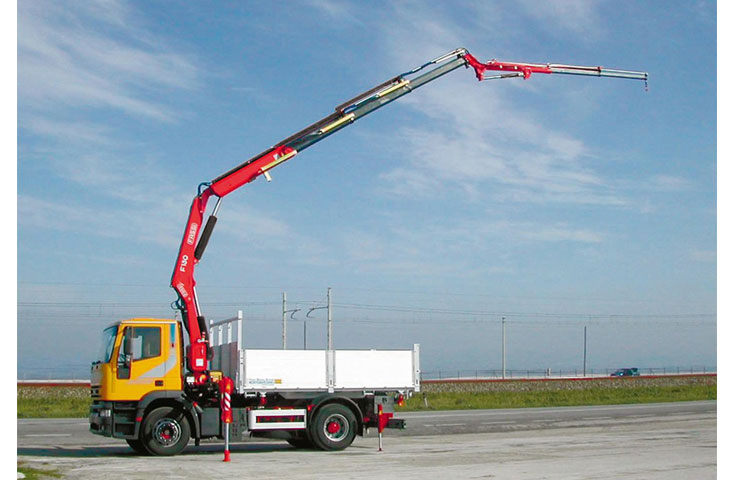

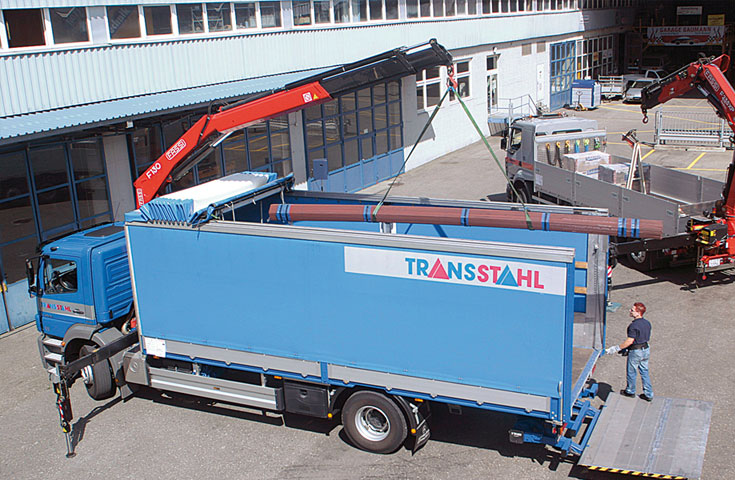

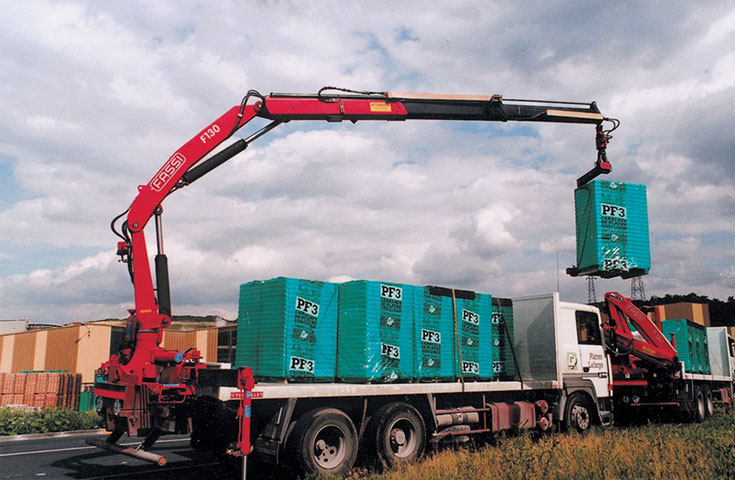

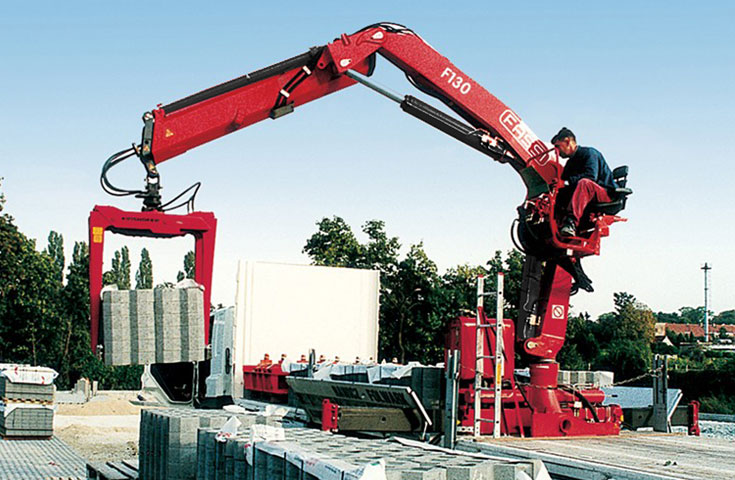

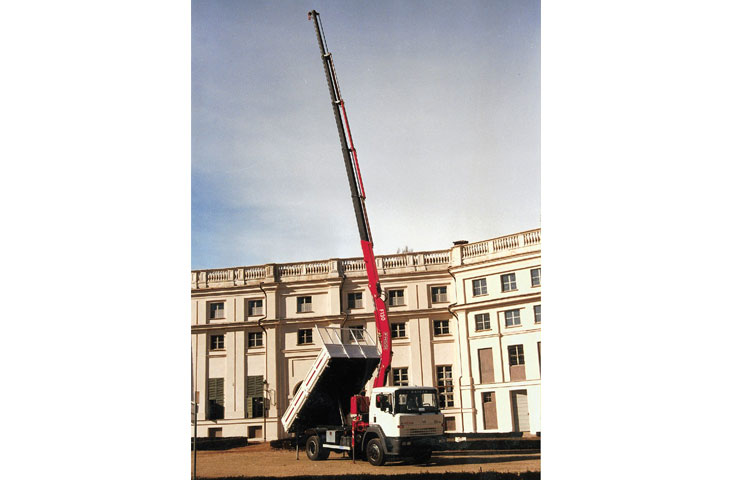

Galerie
Downloadbereich

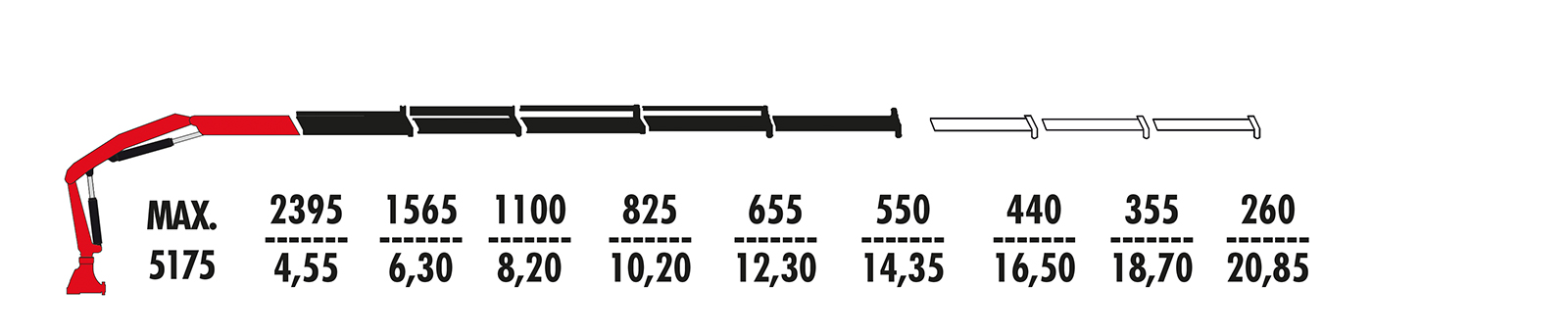

Maximale hydraulische Reichweite
F135A.0.25
Laden Sie das vollständige Blatt herunter, auf dem Sie alle Versionen und Konfigurationen finden.
Download-Tabelle
